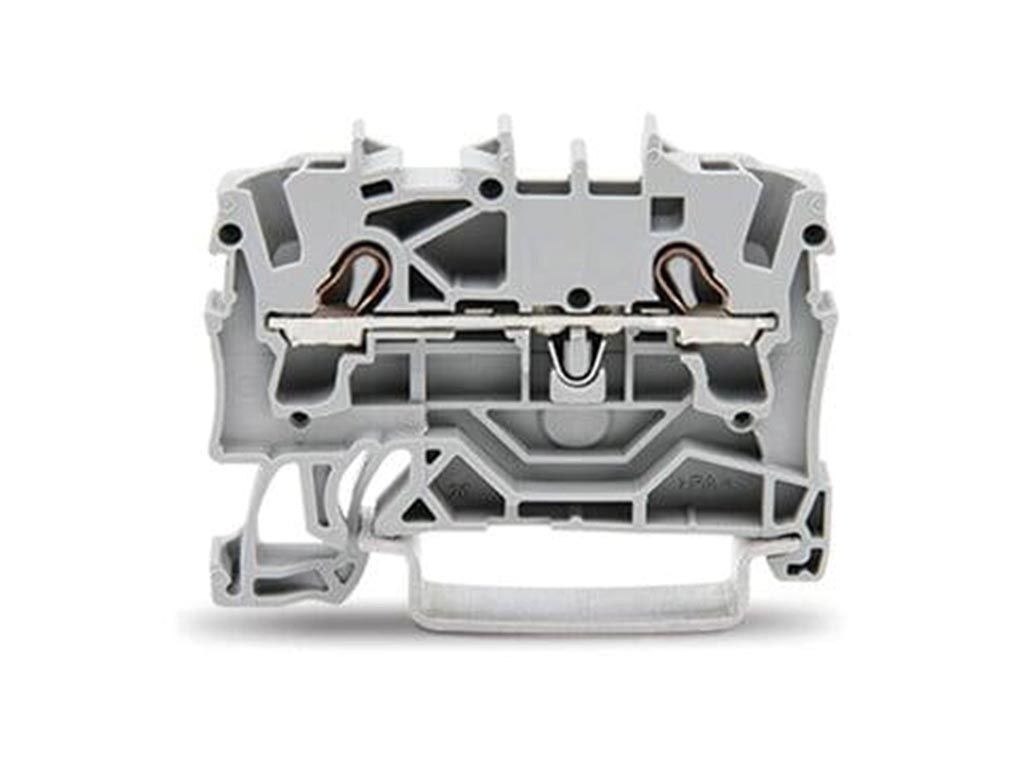

2 conducteurs à travers le bornier 2,5 mm², gris (WG20021201)

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Gris

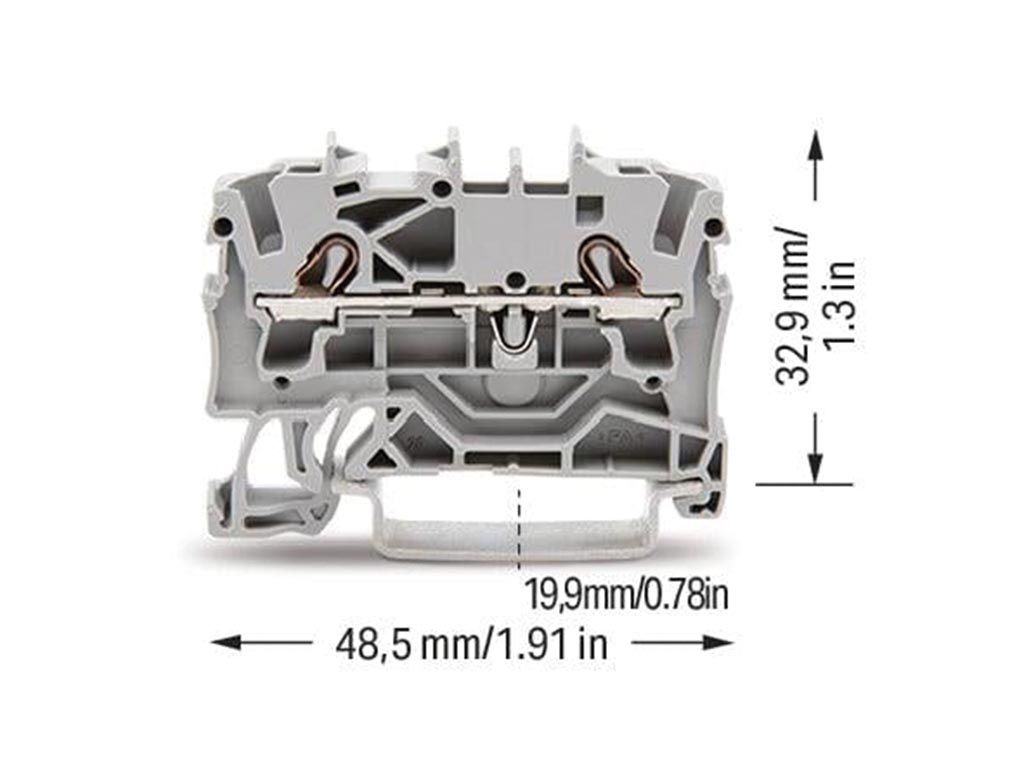

• Profondeur du produit : 32.9 mm
• Hauteur du produit : 48.5 mm
• Largeur du produit : 5.2 mm
• Poids Produit : 5.1 g
• Matériau : PA (polyamide)

Propriétés électriques

• Dissipation de puissance par pôle (potentiel) : 0.766 W
• Courant alloué IN pour afficher la perte de puissance : 24 A
• Valeur de résistance pour l'indication de la perte de puissance en fonction du courant : 0.001 Ω

Caractéristiques techniques et performances

• Positions des fixations : 2
• Données de dimensionnement conformément à : CSA 22. 2 N° 158,IEC/EN 60947-7-1,UL 1059
• Température maximale de fonctionnement : 85 °C
• Température minimale de travail : -35 °C
• Nombre logements de pontage : 2
• Nombre de niveaux : 1
• Catégorie de surtension : 3
• Degré de pollution : 3
• Specifications : <ul>
  <li>Les données de dimensionnement sont conformes à la norme IEC/EN<br><ul>
  <li>Tension autorisée : 800 V</li>
  <li>Tension de choc autorisée : 8 kV</li>
  <li>Courant autorisé : 24 A</li>
  <li>Courant à la section du conducteur (max) mm²:  ; 32A</li>
  </ul>
  </li>
  <li>Données de dimensionnement selon UL et CSA
  <ul>
  <li>Groupe d'utilisation : B&C</li>
  <li>Tension nominale : 600V</li>
  <li>Courant nominal : 20A</li>
  </ul>
  </li>
  </ul>
• Caractéristiques supplémentaires : <ul>
  <li>Connexion 1<br>
  <ul>
  <li>Technologie de connexion Push-in CAGE CLAMP</li>
  <li>Mode de fonctionnement Levier</li>
  <li>Matériaux conducteurs connectables Cuivre</li>
  <li>Section nominale  2,5 mm²</li>
  <li>Conducteur rigide 0,25 ... 4 mm² / 22 ... 12 AWG</li>
  <li>Conducteur rigide ; directement enfichable  0,75 ... 4 mm² / 18 ... 12 AWG</li>
  <li>Conducteur à fils fins 0,25 ... 4 mm² / 22 ...12  AWG</li>
  <li>Conducteur à fils fins ; avec embout à collerette en plastique 0,25 ... 2,5 mm² / 22 ... 14 AWG</li>
  <li>Conducteur à fils fins ; avec embout, directement enfichable 1 ... 2,5 mm² / 18... 14 AWG</li>
  </ul>
  </li></ul>
• Specifications extra extra : <ul>
  <li>Désignation (section du conducteur) En fonction des caractéristiques du conducteur, un conducteur de plus petite section peut également être inséré directement.</li>
  <li>Longueur de bande 10 ... 12 mm / 0.39 ... 0.47 inch</li>
  <li>Sens de câblage Câblage frontal</li>
  </ul>
• Nombre total de potentiels : 1

Installation et montage

• Type de montage : Rail DIN
