Description
Présentation du produit
Cette lampe de signalisation multi-LED jaune permet de rendre visible un état de fonctionnement sur un voyant ou un panneau de contrôle. Elle remplace une source de signalisation uniquement lorsque le circuit et le support acceptent ses caractéristiques.
Le culot BA9s à baïonnette est associé à un format court de 10 mm de diamètre sur 21 mm de longueur. Ses 8 puces LED assurent un allumage instantané, sans temps de chauffe.
Cette version s'alimente sous 28 V en courant alternatif ou continu grâce à son pont redresseur intégré. L'intensité lumineuse de 110,5 mcd décrit l'émission dans une direction ; elle ne correspond pas à un flux en lumens.

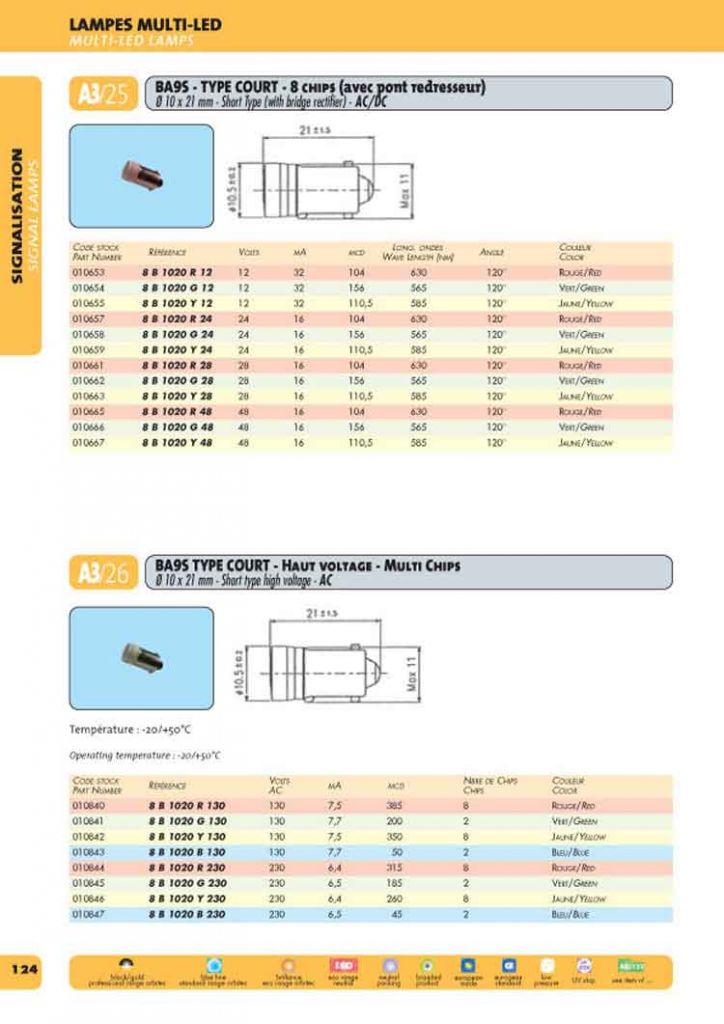

Caractéristiques techniques
- Marque : Orbitec
- Référence : 010663
- Référence complémentaire : 8 B 1020 Y 28
- Technologie : multi-LED
- Usage : signalisation lumineuse
- Culot : BA9s, type court
- Couleur : jaune
- Alimentation : 28 V AC/DC
- Courant : 16 mA
- Nombre de puces : 8
- Intensité lumineuse : 110,5 mcd
- Diamètre : 10 mm
- Longueur : 21 mm
- Allumage instantané, sans temps de chauffe
- Pont redresseur intégré
- Longueur d'onde : 585 nm
- Angle : 120°
Utilisation et conseils pratiques
Comment se fixe le culot BA9s ? Le culot à baïonnette se place dans une douille BA9s compatible puis se verrouille par rotation. Vérifiez aussi la hauteur disponible et la bonne position des contacts.
Quelle alimentation utiliser ? Attention : lampe 28 V AC/DC, ne pas brancher directement sur le réseau 230 V. Employez le circuit de signalisation adapté à cette tension.
Peut-elle remplacer n'importe quelle lampe de voyant ? Non : comparez la tension, le régime électrique, les dimensions et la couleur. Après montage, vérifiez la lisibilité avec le capuchon ou le diffuseur du voyant ; la compatibilité avec une commande variable doit être confirmée pour l'ensemble.
