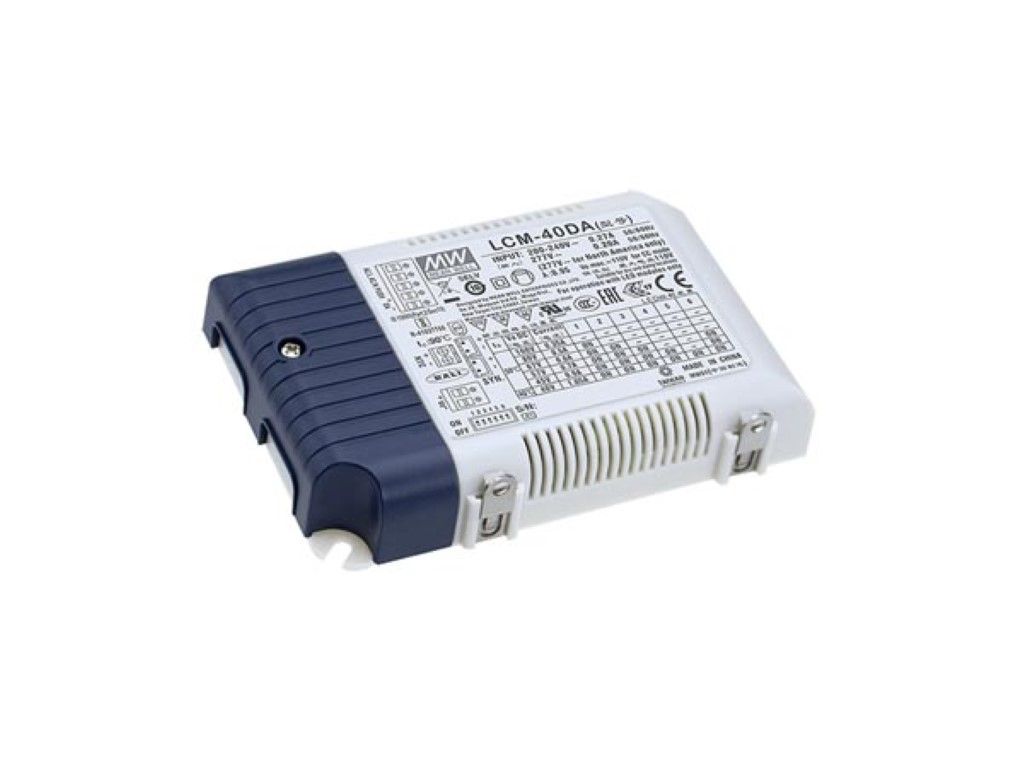

AC-DC MULTI-STAGE DIMMABLE avec DALI LED DRIVER - CONSTANT CURRENT - 40 W - SELECTABLE OUTPUT CURRENT WITH PFC (LCM-40DA)

CARACTERISTIQUES :

-constant Current mode output with multiple levels selectable by dip switch
-plastic housing with class II design
-built-in active PFC function
-standby power consumption < 0.5 W
-DALI interface (logarithm or linear dimming curve selectable)
-push dimming
-synchronization up to 10 units
-3 years warranty
-current level selectable via DIP switch
-fonctions:


SPECIFICATIONS :

-Informations de base sur le produit
-Couleurs primaires: Gris
-Couleurs supplémentaires: Bleu
-Profondeur du produit: 12.35 cm
-Hauteur du produit: 2.3 cm
-Largeur du produit: 8.15 cm
-Poids Produit: 240 g
-Matériau: Plastique + PS/LED
-Données électriques
-Consommation en mode veille: 0.5 W
-Spécifications environnementales:

• température de fonctionnement : -30 à +90 °C
• température maximale du boîtier : +90 °C
• humidité de fonctionnement : 20-90 % RH sans condensation
• température de stockage, humidité : -40 à +80 °C, 10-95 % RH
• coefficient de température : ± 0,03 %/°C (0-50 °C)
• vibrations : 10-500 Hz, 2G 10 min/1cycle, période de 60 min le long des axes X, Y, Z

-Spécifications de fonctionnement:

• compensation de la température : par thermistance NTC externe (non fournie avec l'alimentation)
• gradation
• synchronisation

-Spécifications d'entrée:

voltage range: 180-295 VAC 254-417 VDC

frequency range: 47-63 Hz

power factor (typ.): >= 0.975 / 230 VAC; >= 0.96 / 277 VAC at full load

total harmonic distortion: lower than 20 % when output load is 75 % or higher

efficiency (typ.): 91 %

AC current (typ.): 0.23 A / 230 VAC; 0.2 A / 277 VAC

inrush current (typ.): cold start 20 A (twidth = 260 µs measured at 50 % Ipeak) at 230 VAC

leakage current: < 0.5 mA / 240 VAC

standby power consumtion: < 0.5 W for Blank-Type, < 1.2 W for AUX-Type

-Temps moyen entre les défaillances (MTBF): MTBF: 193.6K hrs min. MIL-HDBK-217F (25 °C)
-Spécifications de protection:

court-circuit : limitation constante du courant, rétablissement automatique après suppression de la condition de défaut
surtension :

110-130 V

type de protection : coupure de la tension de sortie, remise sous tension pour rétablissement
surchauffe : coupure de la tension de sortie, remise sous tension pour rétablir la situation

-Spécifications de sécurité et de CEM:

Normes de sécurité : UL8750, CSA C22.2 No.250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384 approuvé autonome, GB 19510.1, BIS IS15885, EAC TP TC 004 approuvé

Normes DALI : conforme à IEC62386-101, 102, 207

tension de tenue : de l'entrée à la sortie 3,75 kVAC

résistance d'isolation : entrée à sortie > 100 Mohm / 500 VDC / 25 °C / 70 % RH

Émissions CEM : selon EN55015, EN61000-3-2 Classe C (>= 40 % de la puissance nominale) ; EN61000-3-3, GB17625.1, GB17743, EAC TP TC 020

Immunité CEM : selon EN61000-4-2,3,4,5,6,8,11, EN61547 niveau industriel léger (surtension 2 kV), EAC TP TC 020

-Données techniques
-Puissance nominale: 40 W
-Dimmable: Oui
-Spécifications de sortie:

selectable current: 350 mA / 500 mA / 600 mA / 700 mA / 900 mA / 1050 mA

DC voltage range: 2-100 V / 2-80 V / 2-67 V / 2-57 V / 2-45 V / 2-40 V

rated power: 42 W

open circuit voltage: 110 V

current ripple: ± 5.0 % max. at rated current

current tolerance: ± 5 %

auxiliary DC output: nominal 12 V (deviation 11.4 ~ 12.6 V) at 50 mA for AUX-Type only

setup time: 500 ms / 230 VAC

-Courant sélectionnable: Oui
-Fonctions
-Type de gradateur: Gradation par pression
-Données environnementales
-Lieu d'utilisation: Intérieur uniquement
-Caractéristiques de fonctionnement
-Fonction de correction du facteur de puissance (PFC): Oui
-Connexions informatiques
-Type d'interface: Dali intégré
