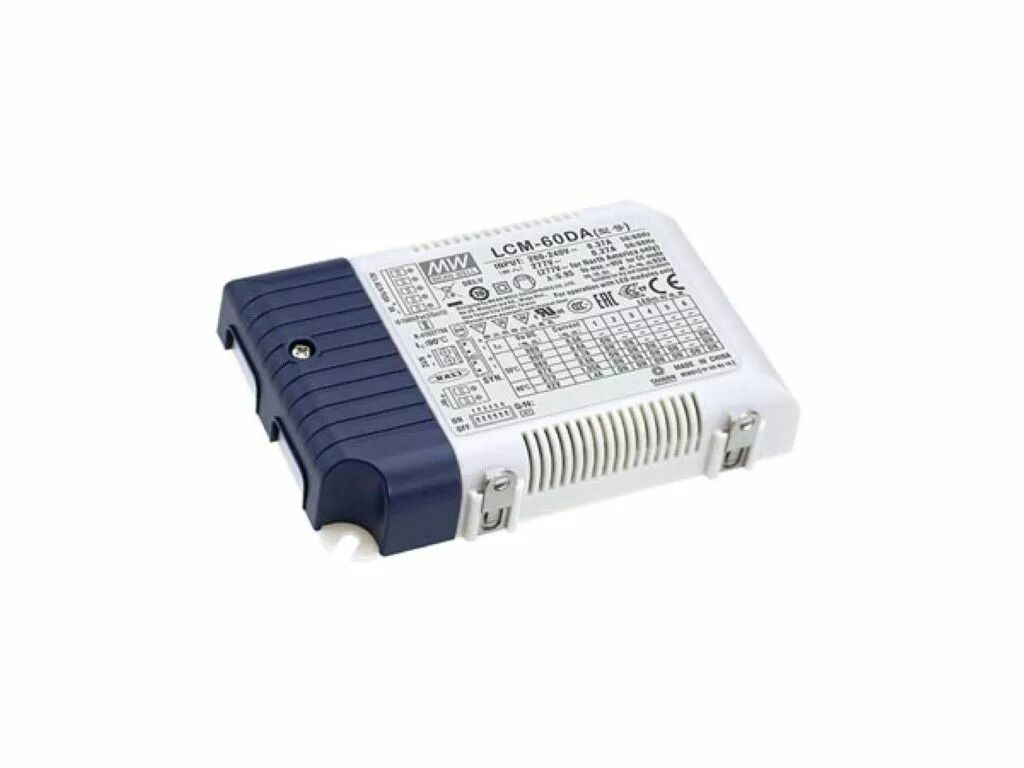

Ac-dc multi-stage dimmable avec dali led driver - courant constant - 60 w - courant de sortie selectable avec pfc (LCM-60DA)

Description

3 ans de garantie

• niveau de courant : sélectionnable via le commutateur DIP, veuillez vous référer à la section "TABLEAU DES COMMUTATEURS DIP"

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Gris
• Couleurs supplémentaires : Bleu
• Profondeur du produit : 12.35 cm
• Hauteur du produit : 2.3 cm
• Largeur du produit : 8.15 cm
• Poids Produit : 260 g
• Matériau : Plastique + PS/LED

Propriétés électriques

• Puissance nominale : 60.3 W
• Consommation en mode veille : 0.5 W
• Fonction de correction du facteur de puissance (PFC) : Oui
• Courant sélectionnable : Oui

Caractéristiques techniques et performances

• Spécifications de fonctionnement : <ul>
  <li>compensation de la température : par thermistance NTC externe</li>
  <li>gradation</li>
  <li>synchronisation</li>
  </ul>
• Spécifications d'entrée : <li>voltage range: 180-295 VAC 254-417 VDC</li>
  <li>frequency range: 47-63 Hz</li>
  <li>power factor (typ.): >= 0.975 / 230 VAC; >= 0.96 / 277 VAC at full load</li>
  <li>total harmonic distortion: lower than 20 % when output load is 75 % or higher</li>
  <li>efficiency (typ.): 92 %</li>
  <li>AC current (typ.): 0.32 A / 230 VAC; 0.27 A / 277 VAC</li>
  <li>inrush current (typ.): cold start 20 A (twidth = 270 µs measured at 50 % Ipeak) at 230 VAC</li>
  <li>max. number of PSUs on 16 A circuit breaker: 25 units (circuit breaker of type B) / 32 units (circuit breaker of type C) at 230 VAC</li>
  <li>leakage current: < 0.5 mA / 240 VAC</li>
  <li>standby power consumption: < 0.5 W for Blank-Type, < 1.2 W for AUX-Type</li>
• Spécifications de sortie : <li>selectable current: 500 mA / 600 mA / 700 mA / 900 mA / 1050 mA / 1400 mA</li>
  <li>DC voltage range: 2-90 V / 2-90 V / 2- 86 V / 2-67 V / 2-57 V / 2-42 V</li>
  <li>rated power: 60.3 W</li>
  <li>open circuit voltage (max.): 95 V</li>
  <li>current ripple: 5.0 % max. @rated current</li>
  <li>current tolerance: ± 5.0 %</li>
  <li>auxiliary DC output: nominal 12 V (deviation 11.4 - 12.6 V) @50 mA for AUX-</li>
• Spécifications de protection : <li>court-circuit : limitation constante du courant, rétablissement automatique après suppression de la condition de défaut<br />surtension :</li>
  <li>105-125 V</li>
  <li>type de protection : coupure de la tension de sortie, remise sous tension pour rétablissement<br />surchauffe : coupure de la tension de sortie, remise sous tension pour rétablissement</li>
• Spécifications de sécurité et de CEM : <li>normes de sécurité : UL8750, CSA C22.2 No. 250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384 approuvé indépendant, GB19510.14, GB19510.1, BIS IS15885, EAC TP TC 004 approuvé</li>
  <li>Normes DALI : conformes à IEC62386-101, 102, 207</li>
  <li>Tension de tenue : entrée à sortie : 3,75 kVAC</li>
  <li>résistance d'isolement : entrée à sortie : > 100 Mohm / 500 VDC / 25 °C / 70 % RH</li>
  <li>EMC emission : conformité à EN55015, EN61000-3-2 Classe C (>= 40 % de la puissance nominale) ; EN61000-3-3, GB17625.1, GB17625.1, GB17743, EAC TP TC 020</li>
  <li>Immunité CEM : conformité à EN61000-4-2,3,4,5,6,8,11, EN61547 niveau industrie légère (surtension 2 kV), EAC TP TC 020</li>
• Lieu d'utilisation : Intérieur uniquement
• Dimmable : Oui
• Type de gradateur : Gradation par pression

Maintenance et cycle de vie

• Temps moyen entre les défaillances (MTBF) : MTBF: 193.6 K hrs min. MIL-HDBK-217F (25°C)

Conformité & Certification

• GPSR responsable - Nom du contact : TELEREX
• GPSR responsable - Adresse : Uilenbaan 90 Unit 8, 2160, WOMMELGEM, Belgium
• GPSR Responsable - Site web : http://www.telerex-europe.com
• Responsable GPSR - Email : info@telerex-europe.com
• GPSR responsable - Numéro de téléphone : 03/326.40.00

Environnement et durabilité

• Spécifications environnementales : <ul>
  <li>température de fonctionnement : -30 à +90 °C</li>
  <li>température max. du boîtier : +90 °C</li>
  <li>humidité de fonctionnement : 20-90 % RH sans condensation</li>
  <li>température de stockage humidité : -40 à +80 °C, 10 -95 % RH</li>
  <li>coefficient de température : ± 0,03 %/°C (0-50 °C)</li>
  <li>vibrations : 10-500 Hz, 2G 10 min/1cycle, période de 60 min le long des axes X, Y, Z</li>
  </ul>

Documentation

• Fiche d'information
