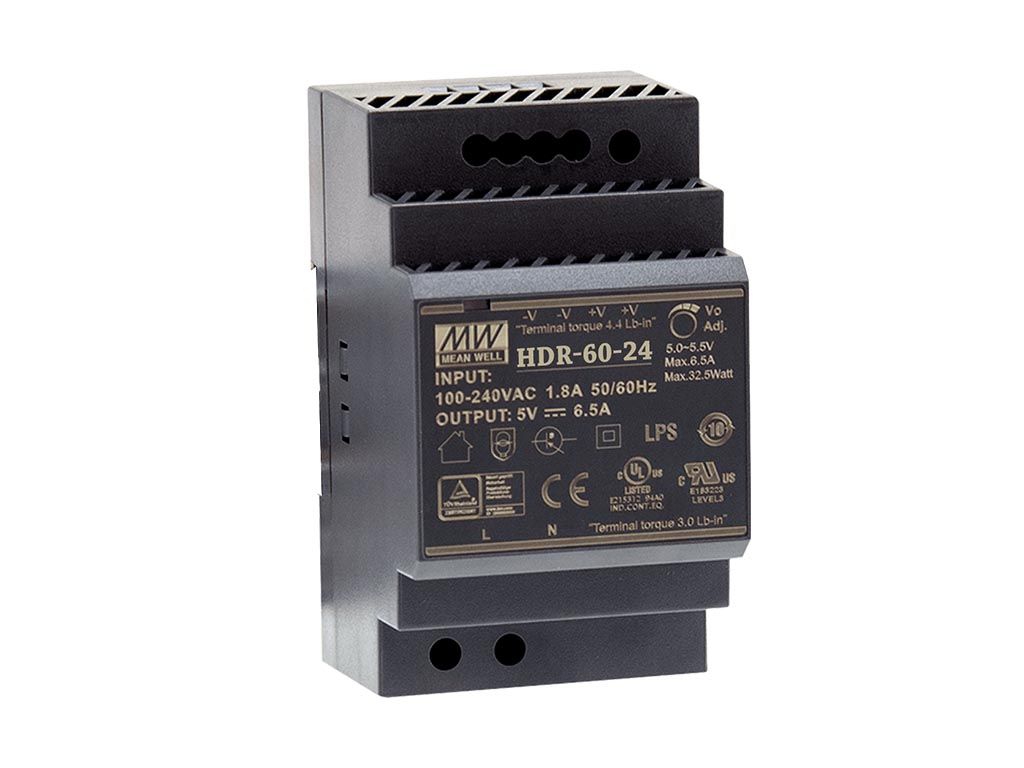

Alimentation - 1 Sortie - 32.5 W - 5 V - 6.5 A - Montage Sur Rail DIN - Pour Usage Industriel (HDR-60-5)

• protections: short circuit / overload / over voltage

Caractéristiques

sortie

• tension CC : 5 V
• courant nominal : 6.5 A
• plage de courant : 0 - 6.5 A
• puissance nominale : 32.5 W
• ondulation & bruit (max.) : 80 mVp-p
• plage de réglage de tension : 5.0 - 5.5 V
• tolérance de tension : ± 2.0 %
• régulation de ligne : ± 1.0 %
• régulation de charge : ± 1.0 %
• temps de démarrage, de montée : 500 ms, 50 ms / 230 VCA - 500 ms, 50 ms / 115 VCA à charge maximale
• temps de maintien (typ.) : 30 ms / 230 VCA - 12 ms / 115 VCA à charge maximale

entrée

• plage de tension : 85-264 VAC (277 VAC opérationnel) - 120-370 VDC (390 VDC opérationnel)
• plage de fréquence : 47 - 63 Hz
• rendement (typ.) : 85 %
• courant CA (typ.) : 1.2 A / 115 VAC - 0.8 A / 230 VAC
• courant d'appel (typ.) : démarrage à froid 30 A / 115 VCA - 60 A / 230 VCA

protection

• surcharge
• : 105 - 160 % de la puissance de sortie nominale
• : type de protection: limiteur à courant constant, rétablissement automatique du système
• surtension
• : 5.75 - 6.75 V
• : type de protection: mode hiccup, rétablissement automatique du système

environnement

• température de travail : de -30 °C à + 70 °C
• humidité de service : 20 - 90 % RH sans condensation
• stockage : de -40 °C à +85 °C, de 10 à 95% RH
• coefficient thermique : ± 0.03 %/°C (0 - 50°C )
• vibration : composant : 10 - 500 Hz, 2G 10 min / 1 cycle, durant 60 min le long des axes X, Y et Z. montage : conforme aux normes IEC60068-2-6
• altitude max. de service : 2000 m
• catégorie de surtension : III, conforme aux normes EN61558, EN50178, EN60664-1, EN62477-1, altitude jusqu'à 2000 m

sécurité & CEM

• normes de sécurité : conforme aux normes UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conforme à la norme TUV EN60950-1
• tension d'isolation : entrée vers sortie : 4 kVCA
• résistance d'isolement : entée - sortie: >100 MOhm / 500 VCC / 25 °C / 70 % RH
• émission CEM
• conduite (émission CEM) : EN55032 (CISPR32) / Classe B
• rayonnée : EN55032 (CISPR32) / Classe B
• courant harmonique : EN61000-3-2 / Classe A
• papillotement : EN61000-3-3
• immunité CEM
• ESD : EN61000-4-2 / Niveau 3, 8KV air - Niveau 2, 4KV contact - critère A
• susceptibilité rayonnée : EN61000-4-3 / Niveau 3 - critère A
• EFT/Burst : EN61000-4-4 / Niveau 3 - critère A
• crête : EN61000-4-5 / Niveau 4, 2KV/L-N - critère A
• conduite (immunité CEM) : EN61000-4-6 / Niveau 3 - critère A
• champ magnétique : EN61000-4-8 / Niveau 4, critère A
• creux de tension, coupures brèves et variations de tension : EN61000-4-11 / >95% creux pour 0.5 cycles, 30% creux pour 25 cycles - >95% interruptions pour 250 cycles

autres

• MTBF : 927.6Kh, MIL-HDBK-217F (25 °C)
• dimensions (L x l x H) : 52.5 x 90 x 54.5 mm

Documentation

• Infosheet
