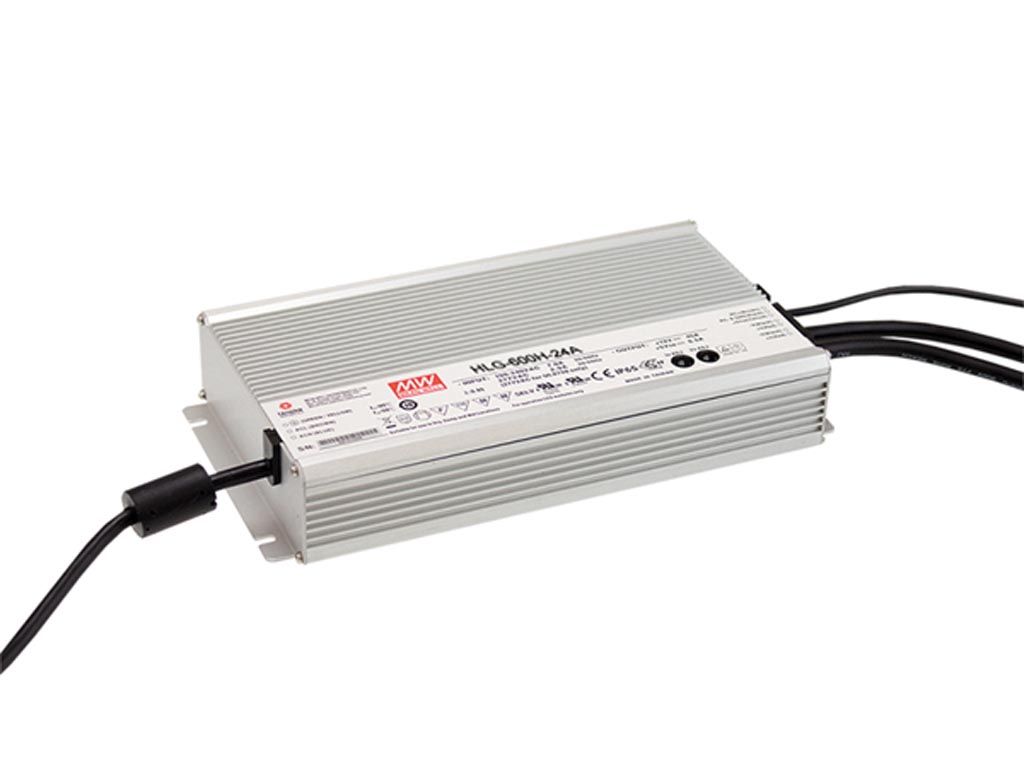

ALIMENTATION À DÉCOUPAGE - 1 SORTIE - 600 W - 24 V (HLG-600H-24A)

CARACTERISTIQUES :

-entrée universelle AC / plage complète (max. 305 VCA)
-fonction PFC active intégrée
-consommation sans charge : < 0.5 W (remote OFF)
-haute efficacité (max. 96%)
-plage de service: de -40 °C à +70°C
-protections: court-circuit / surcharge / surtension / surchauffe
-convection naturelle
-IP65 pour un usage intérieure et extérieur
-résiste aux vibtrations de 5G
-fonction variateur 3 in 1
-convient aux endroits secs / humides / mouillés
-5 ans de garantie
-[b] usage professionnel uniquement [/b]
-Cet appareil doit être installé par un technicien qualifié.


SPECIFICATIONS :

-sortie:
-tension CC: 24 V
-portée de courant constante: 12 V à 24 V
-courant nominal: 25 A
-puissance nominale: 600 W
-ondulation et bruit (max.) (Note 2): 150 mVp-p
-plage de réglage de tension (Note 6): de 20.4 V à 25.2 V
-plage de réglage de courant:
-réglable via potentiomètre interne ou via câble de sortie
-6.67 A à 13.34 A
-tolérance de tension (Note 3): ± 1.0 %
-régulation de ligne: ± 0.5 %
-régulation de charge (Note 8): ± 0.5 %
-temps de démarrage, de montée (Note 9): 500 ms, 80 ms à charge maximale 230 VCA / 115 VCA
-temps de maintien (typ.): 15 ms à charge maximale 230 VCA / 115 VCA
-entrée:
-plage de tension: 90 - 305 VCC 127 - 431 VCC
-plage de fréquence: de 47 à 63 Hz
-facteur de puissance: PF >/= 0.98 / 115 VCA , PF >/= 0.95 / 230 VCA, PF >/= 0.93 / 277 VCA à charge maximale
-distorsion harmonique totale: THD < 20% à sortie >/= 50 % @ 115 VCA / 230 VCA entrée et sortie >/= 75 % @ 277 VCA entrée
-rendement (typ.) (230 VCA): 95 %
-rendement (typ.) (277 VAC): 95 %
-courant CA: 7 A / 115 VCA 3.3 A / 230 VCA 2.9 A / 277 VCA
-courant d'appel (typ.): démarrage à froid 70 A / 230 VCA
-courant de fuite: < 0.75 mA / 277 VCA
-protection:
-courant de surcharge (Note 4):
-de 95 à 108 %
-type de protection: limiteur à courant constant, rétablissement automatique
-court-circuit: mode hiccup, rétablissement automatique une fois que la panne est résolue
-surtension:
-de 26 V à 30 V
-type de protection: extinction de la tension de sortie, rétablissement automatique
-surchauffe:
-type de protection: extinction de la tension de sortie, rétablissement automatique
-fonction:
-contrôle ON/OFF:
-activé: "Hi" > 2 - 5 V ou (open circuit)
-désactivé: "Low" < 0 - 0.5 V ou (short circuit)
-5 V en veille: 5 V SB : 5 V@ 0.5 A; tolérance +/-5%, ondulation : 100 mVp-p (max.)
-environnement:
-température de service: -40 °C à +70 °C (voir la charge de sortie représentée sur la "courbe de derating")
-humidité de service: 20 - 95 % RH sans condensation
-température de stockage, humidité: de -40 °C à +85 °C, 10 à 95 % RH
-coefficient de température: ± 0.03 % / °C (0 °C à 60 °C)
-vibration: 10 à 500 Hz, 5 G 12 min. / 1 cycle, période durant 72 min. le long des axes X, Y, Z
-sécurité & EMC:
-normes de sécurité (Note 7): conforme aux normes UL8750, EN61347-1, EN61347-2-13, (sauf HLG-320H C type), UL60950-1, TUV EN60950-1
-tension d'isolation: I/P-O/P: 3.75K VCA I/P-FG: 1.88K VCA O/P-FG: 0.5K VCA
-résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG: 100 MOhm / 500 VCC / 25 / 70 % RH
-conduction et radiation EMI: conforme aux normes EN55015, EN55022 (CISPR22) classe B
-courant harmonieux: conforme aux normes EN61000-3-2 classe C (= charge de 50%); EN61000-3-3
-autres:
-MTBF: 76.9K h min. MIL-HDBK-217F (25 °C)
-dimensions: 280 x 144 x 48.5 mm



Voir notice et fiche technique fabricant
