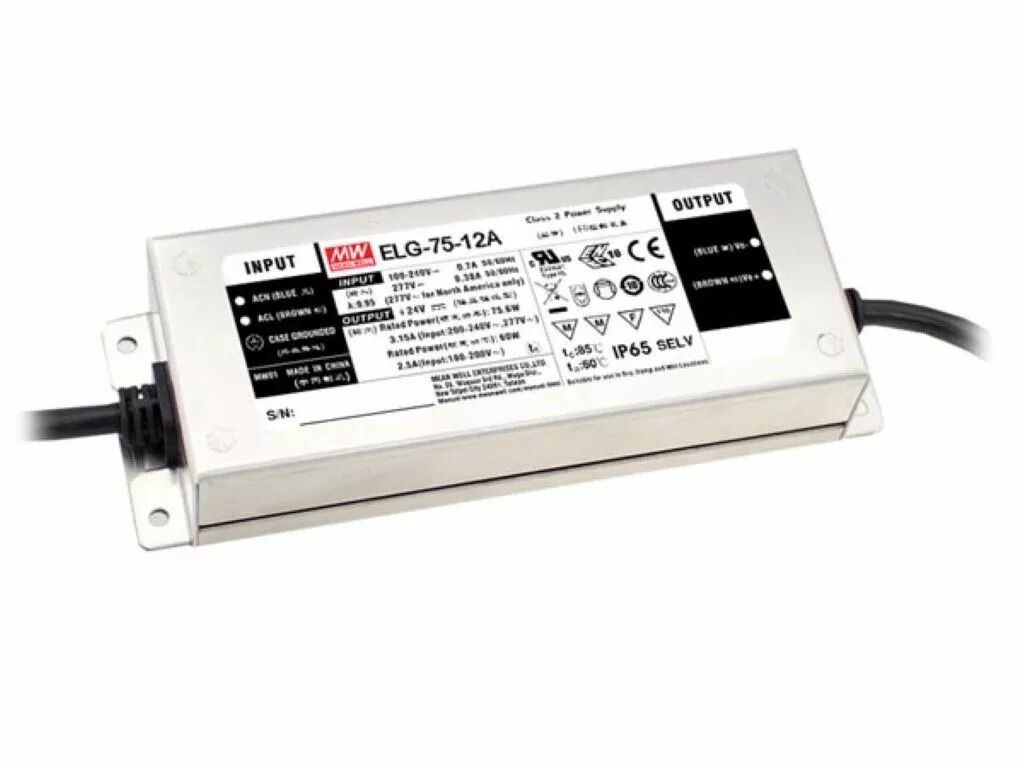

ALIMENTATION À DÉCOUPAGE - 1 SORTIE - 75 W - 12 V (ELG-75-12A)

CARACTERISTIQUES :

-modes: tension continue et courant continu
-boîtier en métal
- : avec fonction PFC active
-Classe 2
-consommation sans charge / en veille: < 0.5 W
-IP67/IP65: convient à un usage intérieur et extérieur
-fonctions: sortie réglable par potentiomètre, varier 3 en 1 (varier-à-éteindre), variateur intelligent avec minuteur, contrôleur DALI
-durée de vie: > 50.000 h
-5 ans de garantie
-[b] usage professionnel uniquement [/b]
-Cet appareil doit être installé par un technicien qualifié.


SPECIFICATIONS :

-sortie:
-tension CC: 12 V
-portée de courant constante: 6 V - 12 V
-courant nominal: 5 A
-puissance nominale: 60 W (de 200 VCA à 305 VCA), 48 W (de 100 VCA à 180 VCA)
-ondulation et bruit (max.) (Note 2): 150 mVp-p
-plage de réglage de tension (Note 6): 10.8 V - 13.2 V
-plage de réglage de courant: 2.5 A - 5 A
-tolérance de tension: ± 3.0 %
-régulation de ligne: ± 0.5 %
-régulation de charge: ± 2.0 %
-temps de démarrage, de montée: 500 ms, 100 ms / 230 VCA, 1000 ms / 115 VCA
-temps de maintien (typ.): 10 ms / 230 VCA, 10 ms / 115 VCA
-entrée:
-plage de tension: 100-305 VCA 142-431 VCC
-plage de fréquence: de 47 à 63 Hz
-facteur de puissance: PF >/= 0.97 / 115 VAC, PF >/= 0.95 / 230 VAC, PF >/= 0.92 / 227 VAC à charge maximale
-distorsion harmonique totale: THD < 20% (@load >/= 50% / 115VC, 230VAC; @load -rendement (typ.): 85 %
-courant CA: 2.2 A / 115 VCA, 1.5 A / 230 VCA, 1.2 A / 227 VCA
-courant d'appel (typ.): démarrage à froid 60 A / 230 VCA
-PSU max. sur disjoncteur 16A: 5 unités (disjoncteur type B) / 6 unités (disjoncteur type C) à 230 VCA
-courant de fuite: < 0.75 mA / 277 VCA
-consommation sans charge / en veille: < 0.5 W
-protection:
-surcourant:
-de 95 to 108 %
-type de protection: limiteur à courant constant, rétablissement automatique
-court-circuit: mode hiccup, rétablissement automatique une fois que la panne est résolue
-surtension:
-14 V - 18 V
-type de protection: extinction de la tension de sortie, rétablissement automatique
-surchauffe: extinction de la tension de sortie, rétablissement automatique
-environnement:
-température de service: de -40 °C à +85 °C
-température max. boîtier: +85 °C
-humidité de service: 20 - 95 % RH sans condensation
-température de stockage, humidité: de -40 °C à +80 °C, de 10 à 95 % RH
-coefficient de température: ± 0.03 % / °C (de 0 °C à 60 °C)
-vibration: de 10 à 500 Hz, 5 G 12 min / 1 cycle, période durant 72 min. le long des axes X, Y, Z
-sécurité & EMC:
-normes de sécurité: conforme aux normes UL1012, TUV EN61347-1, EN61347-2-13 (sauf type HLG-240H C), UL60950-1, UL8750, TUV EN60950-1, IP65 ou IP67
-tension d'isolation: I/P-O/P: 3.75K VCA, I/P-FG: 2.0K VCA, O/P-FG: 1.5K VCA
-résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG: 100M Ohm / 500 VCC / 25 °C / 70 % RH
-conduction et radiation EMI: conforme aux normes EN55015, EN61000-3-2 classe C (@ charge >/=50%); EN61000-3-3; GB17625.1,GB17743
-courant harmonieux: conforme aux normes EN61000-4-2,3,4,5,6,8,11; EN61547, industrie légère (crête Line-Earth 6KV, Line-Line 4KV)
-autres:
-MTBF: 11725K h min.; Telcordia SR-332 (Bellcore) ; 331K h min.; MIL-HDBK-217F (25 °C)
-dimensions: 180 x 63 x 35.5 mm (L x W x H)



Voir notice et fiche technique fabricant
