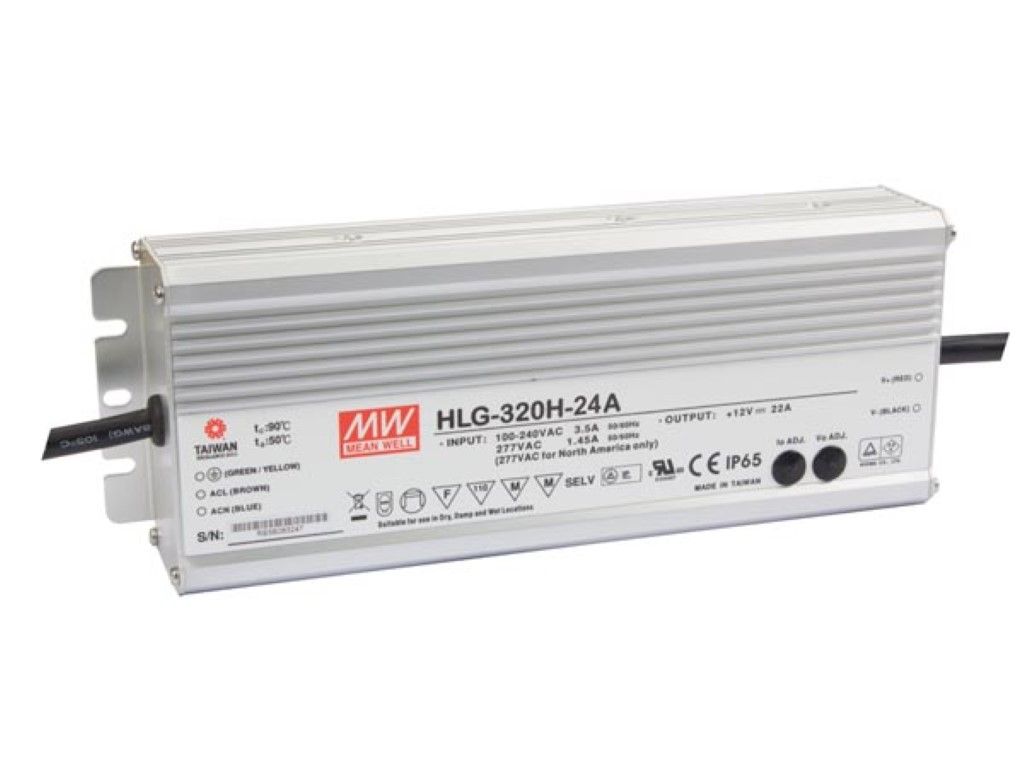

ALIMENTATION À DÉCOUPAGE - SORTIE SIMPLE - 320 W - 24 V

CARACTERISTIQUES :

-entrée universelle AC / plage complète (jusqu'à 305 VCA)
-fonction PFC active intégrée
-protections: court-circuit / surcharge / surtension / surchauffe
-convection naturelle
-point OCP ajustable par le câble de sortie ou le potentiomètre interne
-convient à l'éclairage LED et journaux lumineux
-conception IP67 / IP65 pour les installations intérieures et extérieures
-conformément à la réglementation de sécurité universelle pour l'éclairage
-convient aux endroits secs / humides / mouillés
-fonction de variateur 3-en-1 (1 à 10 VCC, signal PMW ou résistance)
-5 ans de garantie
-POUR L'USAGE PROFESSIONNEL
-Cet appareil doit être installé par un technicien qualifié.


SPECIFICATIONS :

-sortie:
-tension CC: 24 V
-portée de courant constante: 12 V à 24 V
-courant nominal: 16A
-puissance nominale: 320.2 W
-ondulation et bruit (max.) (Note 2): 150 mVp-p
-plage de réglage de tension (Note 6): 21 V to 26 V
-plage de réglage de courant:
-réglable via potentiomètre interne ou via câble de sortie
-6.67 A à 13.34 A
-tolérance de tension: ± 1.0 %
-régulation de ligne: ± 0.5 %
-régulation de charge (Note 8): ± 0.5 %
-temps de démarrage, de montée (Note 9): 2500 ms, 80 ms à charge maximale 230 VCA / 115 VCA
-temps de maintien (typ.): 15 ms à charge maximale 230 VCA / 115 VCA
-entrée:
-plage de tension (Note 5): 90 à 305 VCA 127 à 431 VCA
-plage de fréquence: 47 à 63 Hz
-facteur de puissance: PF >/= 0.95 / 230 VCA PF >/= 0.98 / 115 VCA à charge maximale et voltage de sortie nominale PF >/= 0.9 à charge de 50 à 100 %
-rendement (typ.): 94 %
-rendement (typ.) (277 VAC): 94.5 %
-courant CA: 3.5 A / 115 VCA 1.65 A / 230 VCA 1.45A / 277 VCA
-courant d'appel (typ.): démarrage à froid 75 A / 230 VCA
-courant de fuite: < 0.75 mA / 277 VCA
-protection:
-courant de surcharge (Note 4):
-95 à 108 %
-type de protection: limiteur à courant constant, rétablissement automatique
-court-circuit: mode hiccup, rétablissement automatique une fois que la panne est résolue
-surtension:
-28 V à 34 V
-type de protection: extinction de la tension de sortie, rétablissement automatique
-surchauffe:
-100 °C ± 10 °C (RTH2)
-type de protection: extinction de la tension de sortie, rétablissement automatique
-environnement:
-température de service: -40 °C à +60 °C (voir la charge de sortie représentée sur la "courbe de derating")
-humidité de service: 20 à 95 % RH sans condensation
-température de stockage, humidité: -40 °C à +80 °C, 10 à 95 % RH
-coefficient de température: ± 0.03 % / °C (0 °C à 50 °C)
-vibration: 10 à 500 Hz, 5 G 12 min. / 1 cycle, période durant 72 min. le long des axes X, Y, Z
-sécurité & EMC:
-normes de sécurité (Note 7): conforme aux normes UL8750, EN61347-1, EN61347-2-13, (sauf HLG-320H C type), UL60950-1, TUV EN60950-1
-tension d'isolation: I/P-O/P: 3.75K VCA I/P-FG: 1.88K VCA O/P-FG: 0.5K VCA
-résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG: 100M ohms / 500 VCC / 25 °C / 70 % RH
-conduction et radiation EMI: conforme aux normes EN55015, EN55022 (CISPR22) classe B
-courant harmonieux: conforme aux normes EN61000-3-2 classe C (= charge de 50%); EN61000-3-3
-immunité EMS: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, EN55024 niveau : industrie lourde (tension crête 4 kV), critère A
-autres:
-MTBF: 157.1K h min. MIL-HDBK-217F (25 °C)
-dimensions: 252 x 90 x 43.8 mm (L x L x H) (HLG-320H-Blank/A/B) 256 x 90 x 43.8 mm (L x L x H) (HLG-320H-C)
-emballage: 1.88 kg; 8 pcs / 16 kg / 0.83 CUFT



Voir notice et fiche technique fabricant
