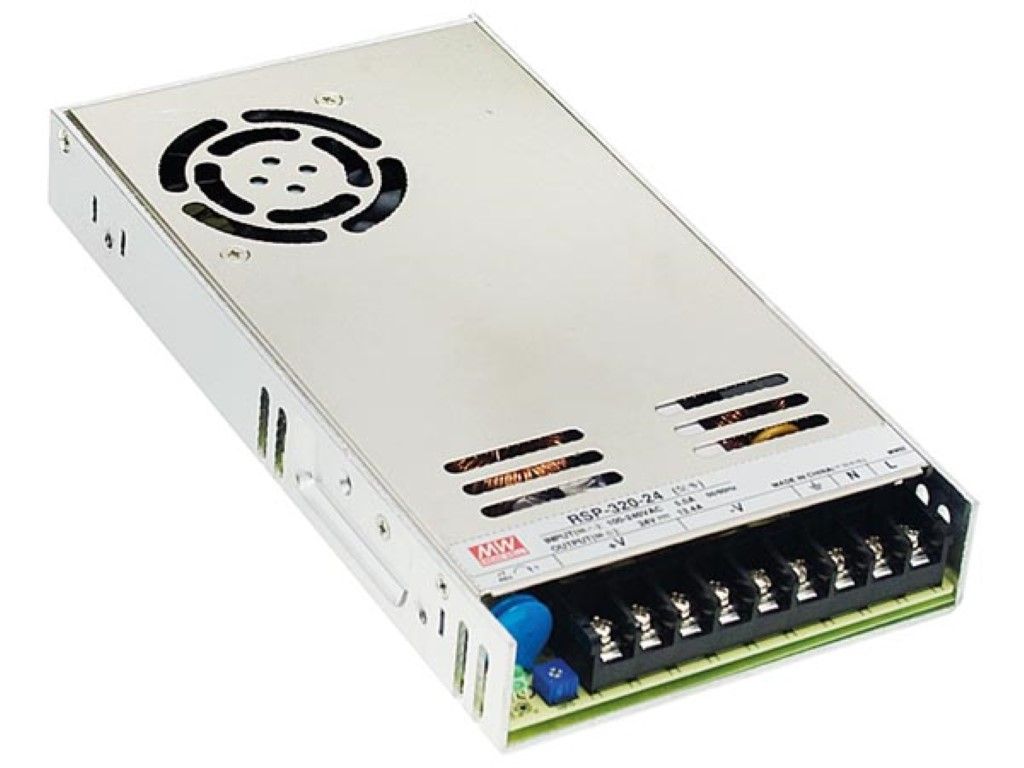

CARACTERISTIQUES :
-entrée CA universelle / plage complète
-fonction PFC active intégrée (compensation de phase), PF > 0.95
-haut rendement jusqu'à 90 %
-protection contre: court-circuit / surcharge / surtension / surchauffe
-refroidissement ventilé par un ventilateur à vitesse réglable intégré
-bas profil 1U 30 mm
-modèles optionnels avec revêtement de protection
-indicateur LED d'alimentation
-garantie de 3 ans
-POUR L'USAGE PROFESSIONNEL
-Cet appareil doit être installé par un technicien qualifié.
SPECIFICATIONS :
-sortie:
-tension CC: 24 V
-courant nominal: 13.4 A
-plage de courant: 0 - 13.4 A
-puissance nominale: 321.6 W
-ondulation & bruit (max.): 150 mVp-p
-plage de réglage de tension: 20 - 26.4 V
-tolérance de tension: +/- 1.0 %
-régulation de ligne: +/- 0.2 %
-régulation de charge: +/- 0.5 %
-temps de démarrage, de montée:
-1500 ms, 50 ms / 230 VCA
-3000 ms, 50 ms / 115 VCA à charge maximale
-temps de maintien (typ.): 8 ms à charge maximale 230 VCA / 115 VCA
-entrée:
-plage de tension:
-88 - 264 VCA
-124 - 370 VCC
-plage de fréquence: 47 - 63 Hz
-rendement (typ.): 89 %
-courant CA (typ.):
-4 A / 115 VCA
-2 A / 230 VCA
-courant d'appel (typ.):
-20 A / 115 VCA
-40 A / 230 VCA
-courant de fuite: < 1 mA / 240 VCA
-protection:
-surcharge:
-puissance de sortie nominale de 105 - 135 %
-type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
-surtension:
-27.6 - 32.4 V
-type de protection: tension de sortie est coupée, rallumer pour rétablir
-surchauffe:
-85 °C +/- 5 °C (TSW1) détection sur dissipateur thermique du transistor de puissance
-type de protection: tension de sortie est coupée, rétablissement automatique une fois que la panne est résolue
-environnement:
-température de service: de -30 à +70 °C
-humidité de service: 20 - 90 % RH sans condensation
-stockage: de -40 à +85 °C, 10 - 95 % RH
-coefficient thermique: +/- 0.03 %/°C (0 - 50 °C)
-vibration: 10 - 500 Hz, 5G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
-sécurité & EMC:
-normes de sécurité: conforme aux normes UL60950-1, TÜV EN60950-1
-tension d'isolation:
-entrée vers sortie: 3 kVCA
-entrée vers terre: 1.5 kVCA
-sortie vers terre: 0.5 kVCA
-résistance d'isolement: entrée vers sortie, entrée vers terre, sortie vers terre : 100 Mohm / 500 VCC / 25 °C / 70 % RH
-émission EMC: conforme aux normes EN55022 (CISPR22) Class B; EN61000-3-2,-3
-immunité EMC: conforme aux normes EN61000-4-2, 3, 4, 5, 6, 8,11; EN61000-6-2 (EN50082-2), environnement industriel lourd, critère A
-autres:
-MTBF: min. 206.500 u, MIL-HDBK-217F (25 °C)
-dimensions (Lo x La x H): 215 x 115 x 30 mm
-poids: 0.9 kg
Voir notice et fiche technique fabricant
