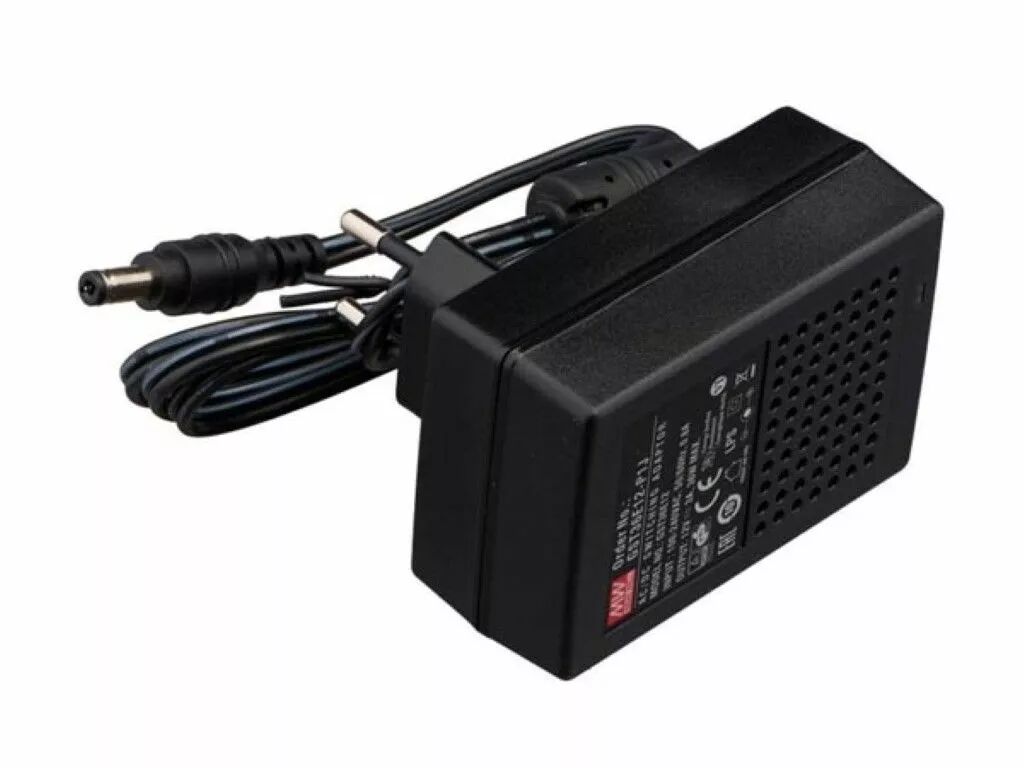

Alimentation compacte à découpage pour usage informatique - 1 sortie - 12 vcc - 3 a - 36 w (MWGST36E12-P1J)

Description

très haute efficacité et faible consommation d'énergie

• protection contre : court-circuit / surcharge / surtension
• homologations : TÜV / CB / CE

Caractéristiques

sortie

• tension de sortie : 12 VCC
• courant nominal : 3 A
• courant de sortie max. : 0 - 3 A
• puissance : 36 W
• ondulation & bruit (max.) : 100 mVp-p
• tolérance de tension : +/- 3.0 %
• régulation de ligne : +/- 1 %
• régulation de charge : +/- 3 %
• délai de mise sous tension, de montée, de maintien
• : 1000 ms, 20 ms, 15 ms / 230 VCA
• : 1000 ms, 20 ms, 15 ms / 115 VCA à pleine charge

entrée

• plage de tension
• : 90 - 264 VCA
• : 135 - 370 VCC
• plage de fréquence : 47 - 63 Hz
• rendement (typ.) : 87.5 %
• courant CA (typ.) : 0.7 A / 100 VCA
• courant d'appel (typ.) : 70 A / 230 VCA
• courant de fuite : 0.25 mA / 240 VCA

protection

• surcharge
• : puissance de sortie nominale 110 - 250 %
• type de protection (surcharge) : mode hiccup, rétablissement automatique
• surtension
• : puissance de sortie nominale 105 - 135 %
• type de protection (surtension) : protection avec diode Zener

environnement

• température de travail : de -30 à +70 °C
• taux d'humidité : 20 - 90 % RH sans condensation
• stockage : de -40 à +85 °C, 10 - 95 % RH
• coefficient thermique : +/- 0.03 %/°C (0 - 50 °C)
• vibration : 10-500 Hz, 2G 10 min./1 cycle, période de 60 min. Sur les 3 axes (X, Y, Z)

sécurité & EMC

• normes de sécurité : conforme à la norme TÜV EN60950-1
• tension d'isolation : entrée - sortie : 4242 VCC
• résistance d'isolement : entrée - sortie : 100 Mohm / 500 VCC / 25 °C / 70 % RH
• émission EMC : conforme aux normes EN55032 Classe B; EN61000-3-2,3 Classe A
• immunité EMC : conforme aux normes EN61000-4-2,3,4,5,6,8,11

autres

• MTBF : min. 692.300 u, MIL-HDBK-217F (25 °C)
• dimensions (Lo x La x H) : 79 x 54 x 33 mm
• poids net : 209 g
• fiche : ID 2.1 x OD 5.5 mm
• longueur du câble : 1 m

température

tolérance de la tension de sortie
