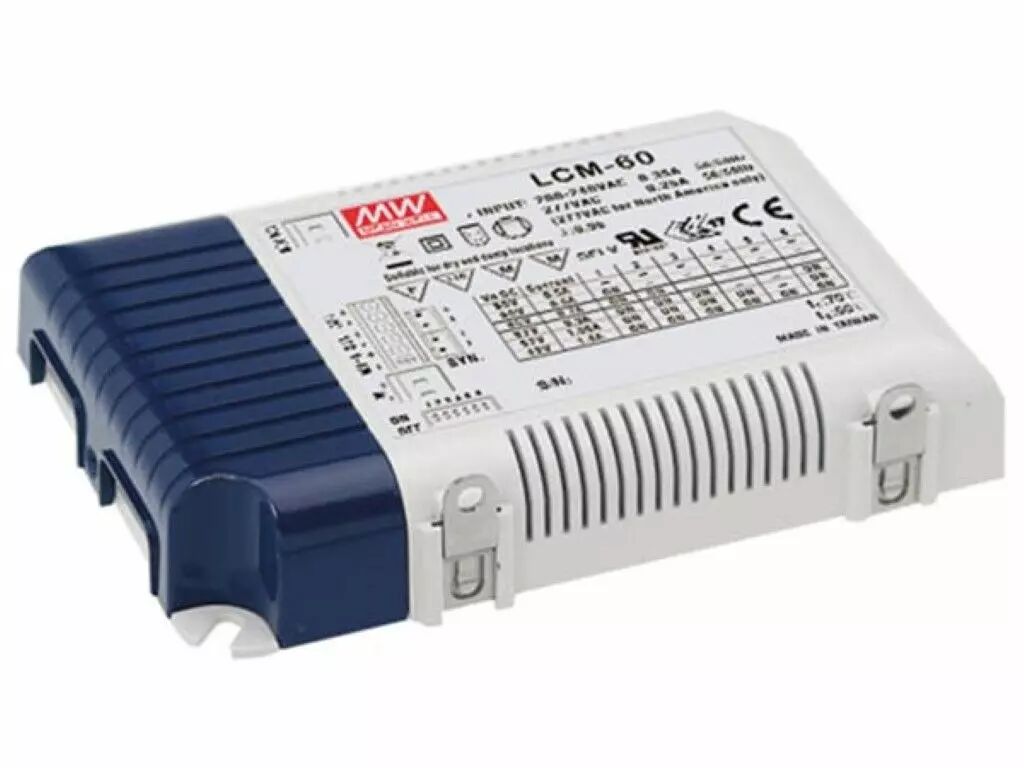

alimentation led variable - courant constant - 60 w - courant de sortie réglable avec pfc (LCM-60)

• protection against: short circuit / overvoltage / over-temperature
• cooling: free air convection
• no-load power consumption: < 1 W

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Gris
• Couleurs supplémentaires : Bleu
• Profondeur du produit : 12.35 cm
• Hauteur du produit : 2.3 cm
• Largeur du produit : 8.15 cm
• Poids Produit : 250 g
• Matériau : Plastique + PS/LED

Propriétés électriques

• Puissance nominale : 60.3 W
• Consommation en mode veille : 1 W
• Fonction de correction du facteur de puissance (PFC) : Oui

Caractéristiques techniques et performances

• Spécifications de fonctionnement : <ul>
  <li>alimentation auxiliaire : 12 V @ 50 mA pour l'entraînement du ventilateur ; tolérance ± 5 %.</li>
  <li>compensation de la température : par thermistance NTC externe (non fournie avec l'alimentation)</li>
  <li>gradation</li>
  <li>synchronisation</li>
  </ul>
• Spécifications d'entrée : <li>voltage range: 180-295 VAC 254-417 VDC</li>
  <li>frequency range: 47-63 Hz</li>
  <li>power factor (typ.): >= 0.975 / 230 VAC; >= 0.96 / 277 VAC at rated power</li>
  <li>total harmonic distortion: lower than 20 % when output load is 75 % or higher</li>
  <li>efficiency (typ.): 92 %</li>
  <li>AC current (typ.): 0.32 A / 230 VAC; 0.27 A / 277 VAC</li>
  <li>inrush current (typ.): cold start 20 A (twidth = 260 µs measured at 50 % Ipeak) at 230 VAC</li>
  <li>leakage current: < 0.5 mA / 240 VAC</li>
• Spécifications de sortie : <li>selectable current: 500 mA / 600 mA / 700 mA / 900 mA / 1050 mA / 1400 mA</li>
  <li>DC voltage range: 2-90 V / 2-90 V / 2-67 V / 2- 86 V / 2-67 V / 2-57 V / 2-42 V</li>
  <li>rated power: 60.3 W</li>
  <li>ripple current: ± 5.0 %</li>
  <li>ripple & noise (max.): 700 mVp-p</li>
  <li>no-load output voltage (max.): 95 V / 73 V</li>
  <li>current accuracy: ± 5.0 %</li>
  <li>setup, rise time: 500 ms, 80 ms / 230 VAC at rated power</li>
  <li>hold up time (typ.): 16 ms / 230 VAC at rated power</li>
• Spécifications de protection : <li>court-circuit : limitation constante du courant, rétablissement automatique après suppression de la condition de défaut<br />surtension :</li>
  <li>105-125 V</li>
  <li>type de protection : coupure de la tension de sortie, remise sous tension pour rétablissement<br />surchauffe : coupure de la tension de sortie, remise sous tension pour rétablissement</li>
• Spécifications de sécurité et de CEM : <li>normes de sécurité : UL8750, ENEC EN61347-1, EN61347-2-13, EN62384 approuvé indépendant</li>
  <li>tension de résistance : de l'entrée à la sortie : 3,75 kVAC</li>
  <li>résistance d'isolation : entrée à sortie : > 100 Mohm / 500 VDC / 25 °C / 70 % RH</li>
  <li>Émission CEM : conformité à EN55015, EN61000-3-2 Classe C (>= 40 % de la puissance nominale) ; EN61000-3-3</li>
  <li>Immunité CEM : conformité à EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547 niveau industrie légère (surtension 2 kV), critères A</li>
• Lieu d'utilisation : Intérieur uniquement
• Dimmable : Oui
• Type de gradateur : PWM

Installation et montage

• Langues du manuel d'instructions : anglais

Maintenance et cycle de vie

• Temps moyen entre les défaillances (MTBF) : MTBF: min. 260,600 h; MIL-HDBK-217F (25 °C)

Environnement et durabilité

• Spécifications environnementales : <ul>
  <li>température de fonctionnement : -30 à +60 °C</li>
  <li>humidité de fonctionnement : 20-90 % RH sans condensation</li>
  <li>stockage : -40 à +80 °C, 10 -95 % HR</li>
  <li>coefficient de température : ± 0,03 %/°C (0-50 °C)</li>
  <li>vibrations : 10-500 Hz, 2G 10 min/1cycle, période de 60 min le long des axes X, Y, Z</li>
  </ul>
