Analyseur de composants semi-conducteurs (DCA75)

Description

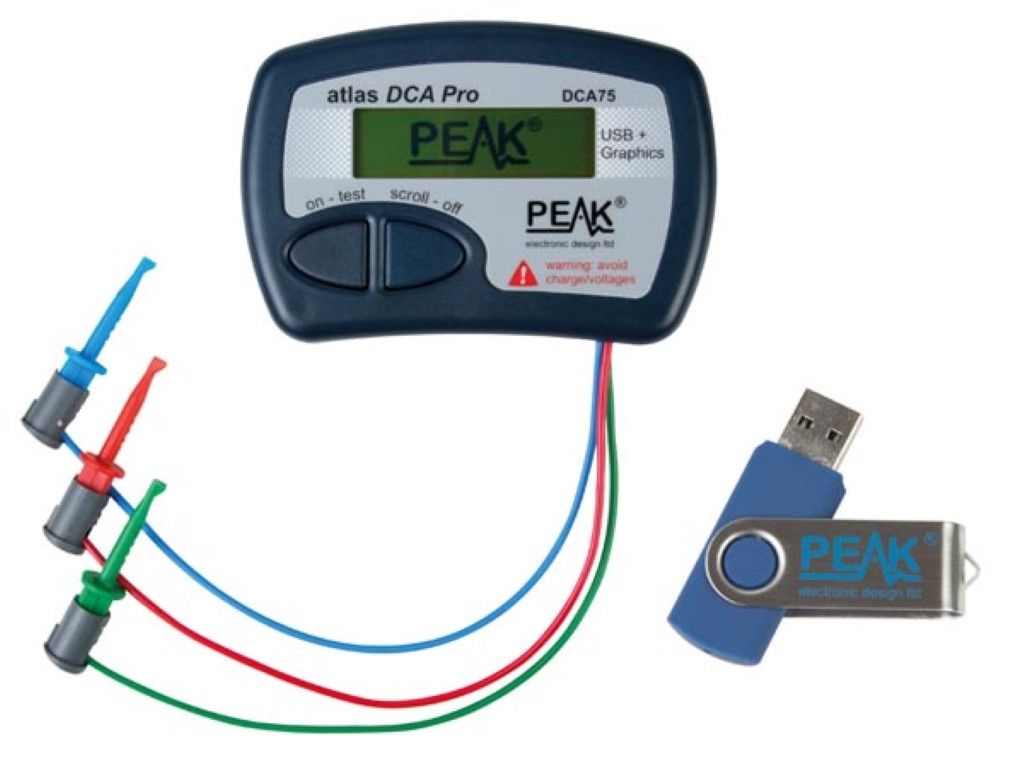

Le Pro DCA est doté d'un nouvel design avancé et offre des fonctionnalités comme un afficheur graphique, communication par USB, logiciel pour PC et une bibliothèque améliorée pour l'identification de composants.

Caractéristiques

Caractéristiques physiques

• Taille de la batterie IEC : AAA (LR03, R03, FR03, HR03, KR03, ZR03, 24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
• Couleur primaire : Gris
• Couleurs supplémentaires : Noir
• Profondeur du produit : 20 mm
• Hauteur du produit : 70 mm
• Largeur du produit : 103 mm
• Poids Produit : 98 g

Propriétés électriques

• Courant d'essai maximal de crête dans le S/C : 12 mA
• Tension d'essai maximale de crête dans l'o/s : 12 V

Composition chimique et des matériaux

• Composition de la batterie : Alcaline

Caractéristiques fonctionnelles

• Piles incluses : Non

Caractéristiques techniques et performances

• Spécifications des diodes : <ul>
  <li>Courant d'essai : 5,0 mA</li>
  <li>Précision de la tension : -2% -20 mV à +2% +20 mV</li>
  <li>Vf pour l'identification des LED : 1,50 V - 4,00 V</li>
  <li>Seuil de court-circuit : 10 Ohm</li>
  </ul>
• Spécifications des SCR/triacs : <ul>
  <li>Courant de test de la porte : 4,5 mA</li>
  <li>Courant d'essai de charge : 5,0 mA</li>
  </ul>
• Spécifications des transistors : <ul>
  <li>Plage de gain (Hfe): 4 - 65000</li>
  <li>Précision du gain: ± 3 % ± 5 Hfe</li>
  <li>Tension d'essai Vceo: 2.0 V - 3.0 V</li>
  <li>Précision de Vbe: -2 % -20 mV à +2 % +20 mV</li>
  <li>VBE pour Darlington (shunté): 0.95 V - 1.80 V (0.75 V - 1.80 V)</li>
  <li>Seuil de shuntage base-émetteur: 50 kOhm - 70 kOhm</li>
  <li>Courant de test du collecteur du BJT: 2.45 mA - 2.55 mA</li>
  <li>Fuite acceptable du BJT: 0.7 mA</li>
  <li>MOSFET:<br>
  <ul>
  <li>Plage de seuil de grille: 0.1 V - 5.0 V</li>
  <li>Précision du seuil: -2% -20 mV à +2% +20 mV</li>
  <li>Courant de test de drain: 2.45 mA - 2.55 mA</li>
  <li>Résistance de grille: 8 kOhm</li>
  </ul>
  </li>
  <li>Courant de test du drain de déplétion: 4.5 mA</li>
  <li>Courant de test du drain-source du JFET: 0.5 mA - 5.5 mA</li>
  </ul>
• Température de fonctionnement maximale : 40 °C
• Température minimale de fonctionnement : 10 °C
• Nombre de batteries : 1
