Description
Présentation du produit

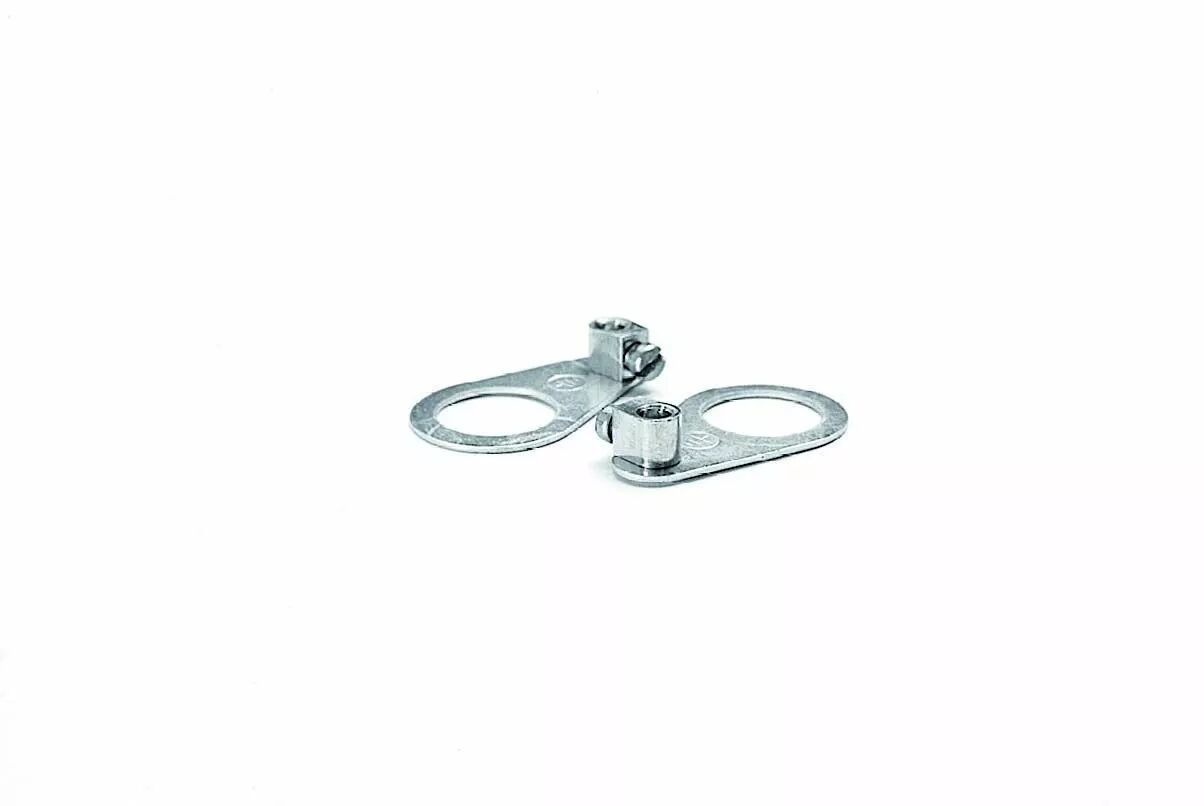

L'anneau Orbitec ACC 2327 permet le branchement du conducteur de terre dans un montage métallique de luminaire. Sa borne est destinée à la liaison de protection.
L'ouverture de l'anneau permet son positionnement sur un élément de fixation adapté.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142585
- Référence Orbitec complémentaire : ACC 2327
- Type : Anneau avec borne de terre
- Matériau : Métal
- Diamètre de passage : 10,2 mm
- Dimensions extérieures Ø x L : 15 x 25 mm
- Fonction : Raccordement du conducteur de protection
Utilisation et conseils pratiques
Conserver la protection de classe I La borne de terre sert à relier les parties conductrices concernées à la protection de l'installation. Elle ne remplace pas la vérification de la continuité de cette liaison.
Vérifier le montage mécanique Comparez le passage de 10,2 mm avec l'élément qui reçoit l'anneau et prévoyez la place de la borne. La liaison doit rester accessible pour le raccordement.
Distinguer terre et conducteurs actifs Cette borne est destinée au conducteur de protection. Elle ne constitue pas un point de distribution pour la phase ou le neutre.
