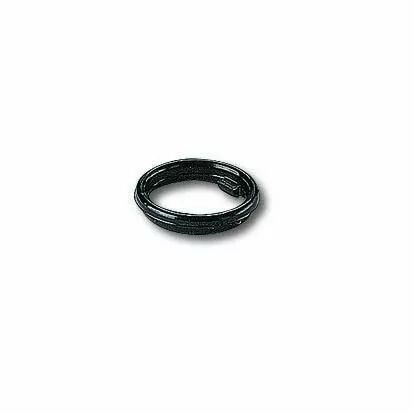

Anneau de fixation noir Ø 19,8 mm pour mécanisme 142321 (142323)

Présentation du produit

L'anneau Orbitec ACC 3200 permet la fixation du mécanisme rond dans le montage pour panneau de 0,8 à 1,3 mm.

L'anneau se place dans la découpe, puis reçoit le boîtier d'interrupteur et la bascule assortie.

Caractéristiques techniques

• Marque : Orbitec
• Référence Orbitec : 142323
• Référence Orbitec complémentaire : ACC 3200
• Type : Anneau de fixation
• Couleur : Noir
• Diamètre extérieur : 19,8 mm
• Épaisseur de collerette : 1,8 mm
• Panneau admis : 0,8 à 1,3 mm
• Découpe nominale : Ø18 mm avec détrompage
• Mécanisme associé : 142321 / ACC 3188

Utilisation et conseils pratiques

Adapter l'épaisseur du panneau Cet anneau correspond au montage pour panneau de 0,8 à 1,3 mm. Le montage direct sans anneau utilise une autre plage d'épaisseur et une autre découpe.

Distinguer diamètre visible et découpe Le diamètre extérieur de 19,8 mm est celui de l'anneau visible. Il ne doit pas servir comme diamètre de perçage du panneau.

Prévoir les autres pièces L'anneau ne comporte ni contacts ni commande. Le mécanisme et la bascule assortis sont nécessaires pour constituer l'interrupteur.
