Description

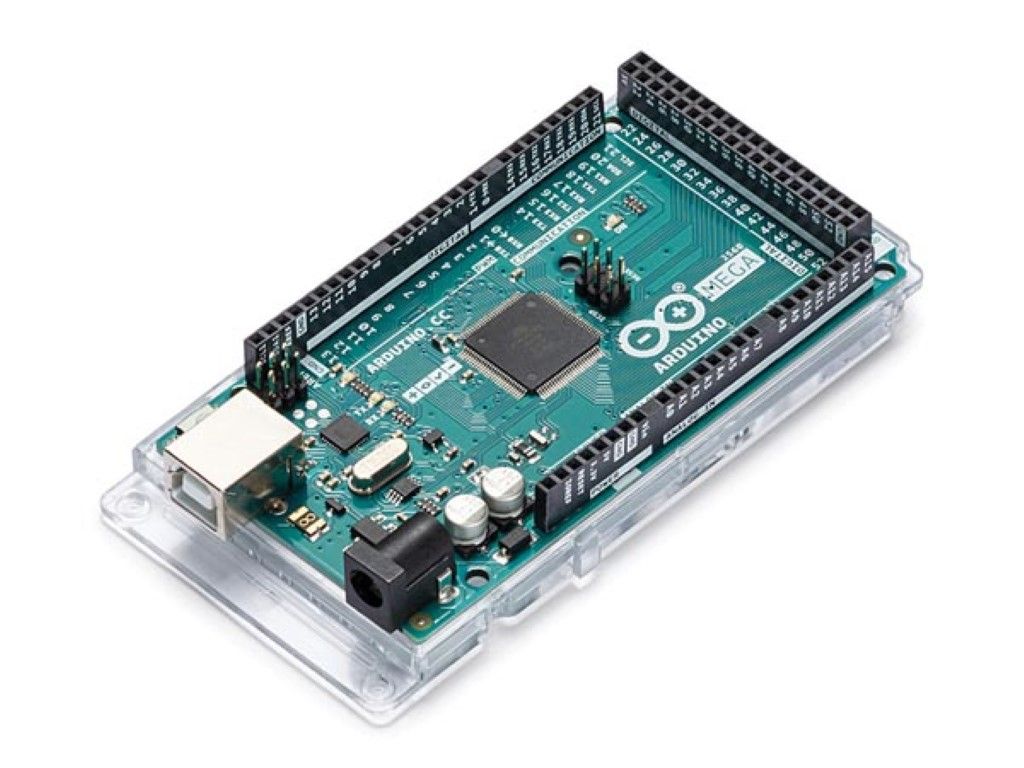

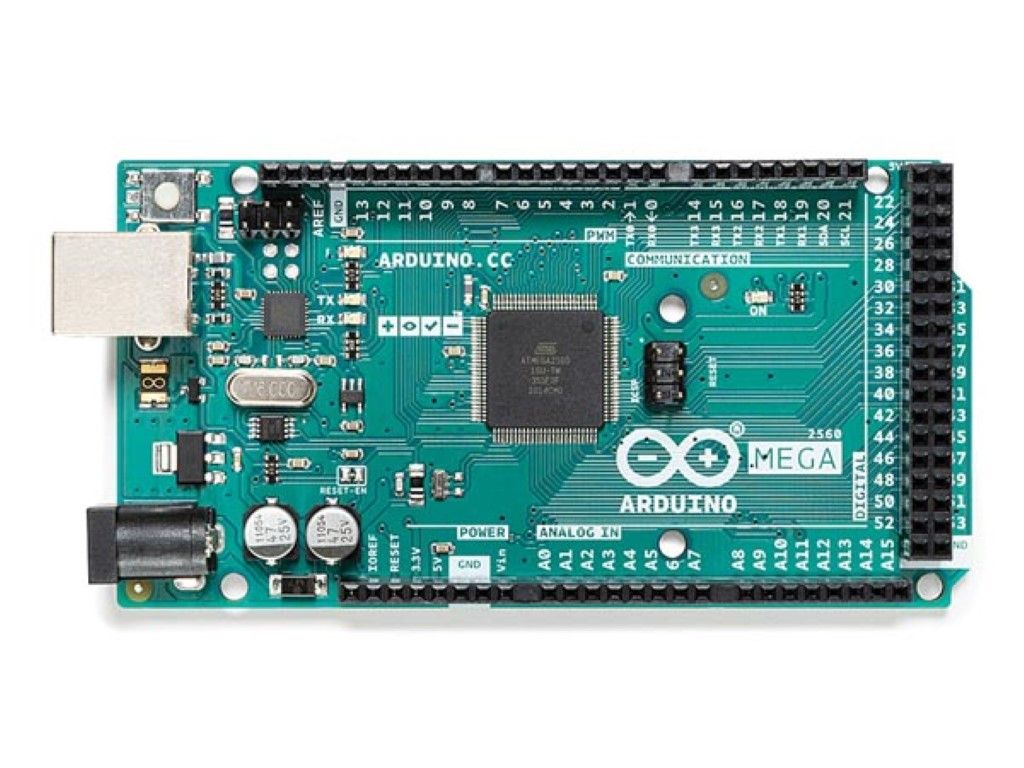

Arduino Mega 2560 est une carte à microcontrôleur basée sur l'ATmega2560. Elle dispose de 54 broches d'entrée/sortie numériques (dont 14 peuvent être utilisées comme sorties MLI, 16 entrées analogiques, 4 UART (port série matériel), un oscillateur cristallin de 16Mhz, une connexion USB, un connecteur d'alimentation, un connecteur ICSP et un bouton de réinitialisation (reset). Elle contient tout le nécessaire pour le fonctionnement du microcontrôleur. Pour l'utiliser, connectez-la simplement à un ordinateur avec un câble USB ou alimentez-la avec un adaptateur secteur ou une pile. La Mega est compatible avec la plupart de shields désignés pour l'Arduino Duemilanove ou Diecimila. Mega 2560 remplace l'Arduino Mega. Les caractéristiques additionnelles de la version R3 sont : - ATmega16U2 au lieu de 8U2 comme convertisseur USB vers série - Le brochage 1.0: Les broches SDA et SCL pour la communication TWI sont placées à proximité de la broche AREF. Les autres deux broches se situent à proximité de la broche RESET: la broche IOREF permet aux shields de s'adapter à la tension fournie par la carte, l'autre broche n'est pas connectée et est réservée à un usage futur. - circuit de RESET plus puissant.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Vert
- Couleurs supplémentaires : Noir
- Profondeur du produit : 53.3 mm
- Largeur du produit : 101.52 mm
- Poids Produit : 37 g
- Matériau : Époxyde
Propriétés électriques
- Tension d'entrée maximale : 20 V
- Tension d'entrée minimale : 6 V
- Tension de fonctionnement : 5 V
- Courant continu pour les broches de 3,3 volts : 50 mA
- Courant continu par broche d'entrée/sortie : 20 mA
- Tension d'entrée maximale (recommandée) : 12 V
- Tension d'entrée minimale (recommandée) : 7 V
Éclairage et propriétés optiques
- LEDs intégrées : 13
Caractéristiques techniques et performances
- Broches d'entrée analogique : 16
- Vitesse d'horloge : 16 MHz
- Broches d'E/S numériques : 54
- EEPROM : 4 kB
- Mémoire flash : 256 kB
- Mémoire flash utilisée par le chargeur de démarrage : 8 kB
- Broches de sortie PWM : 15
- SRAM : 8 kB
- Microcontrôleur : ATmega2560
