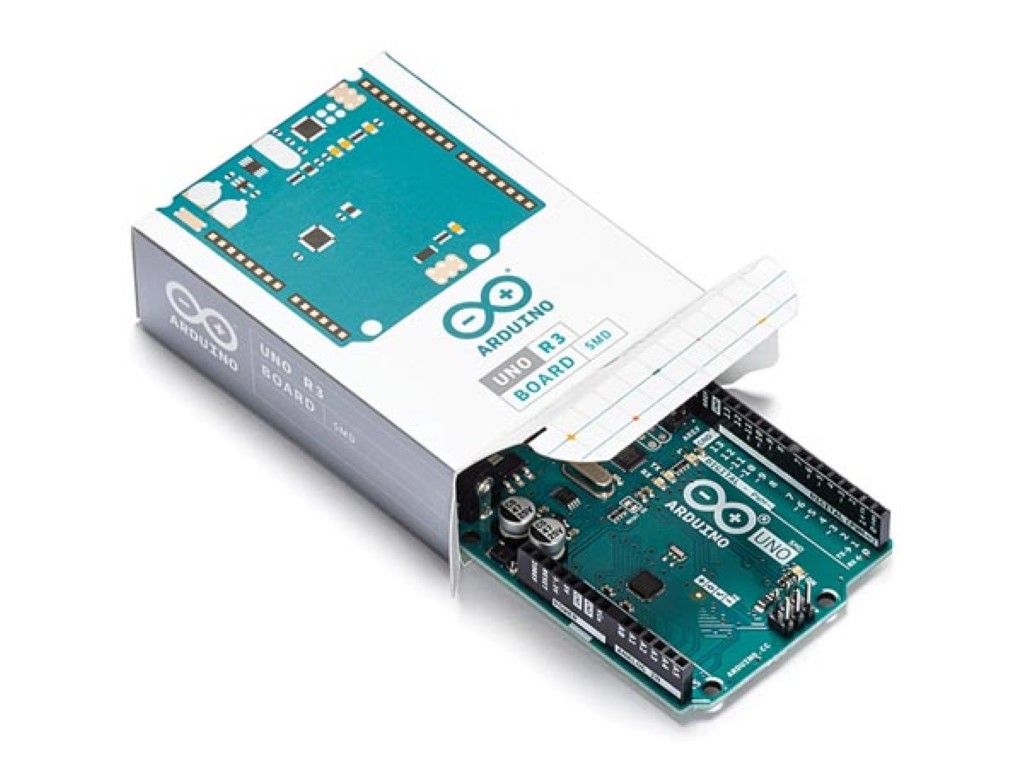

ARDUINO® UNO SMD REV.3 (ARD-A000073)

Description

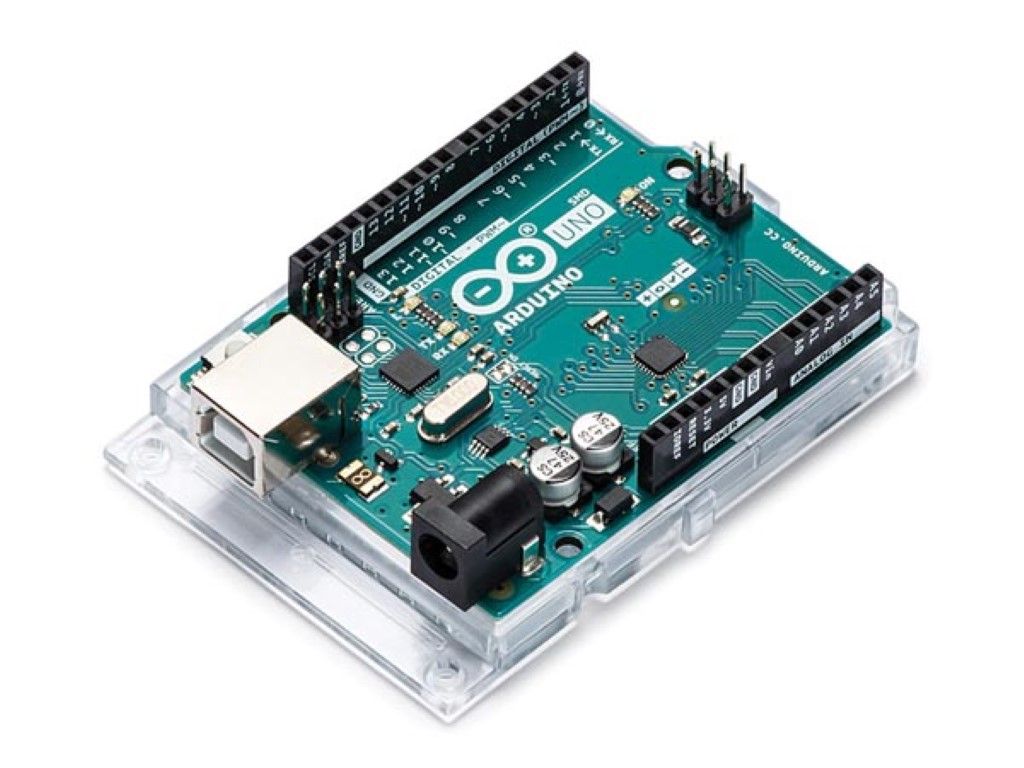

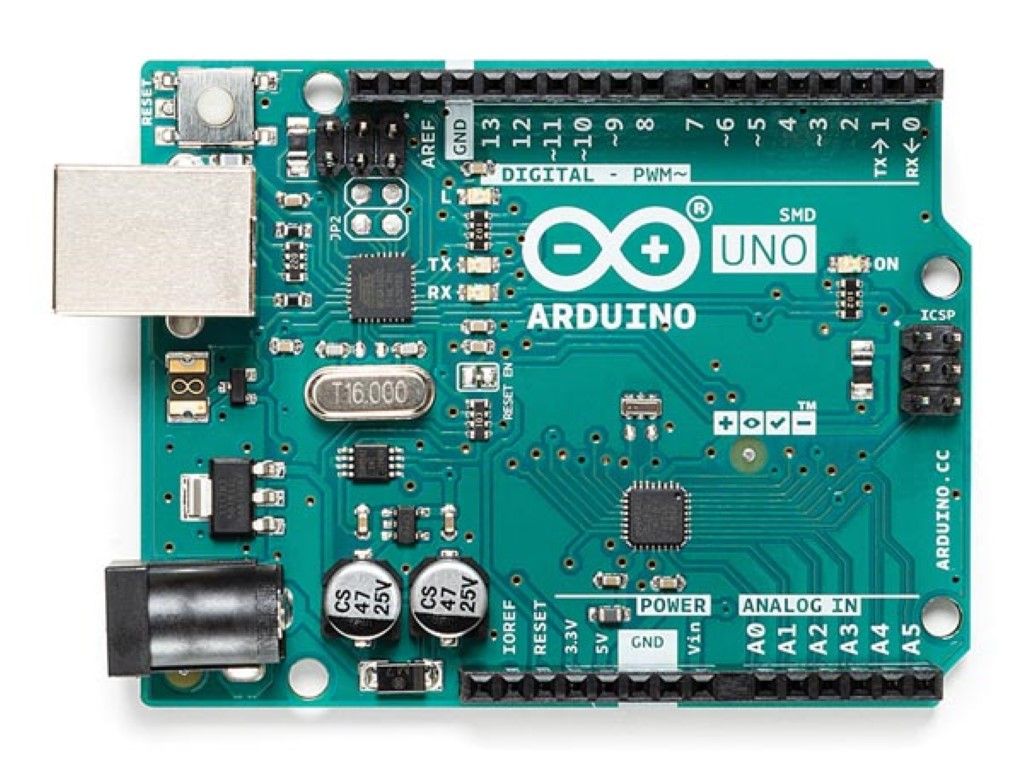

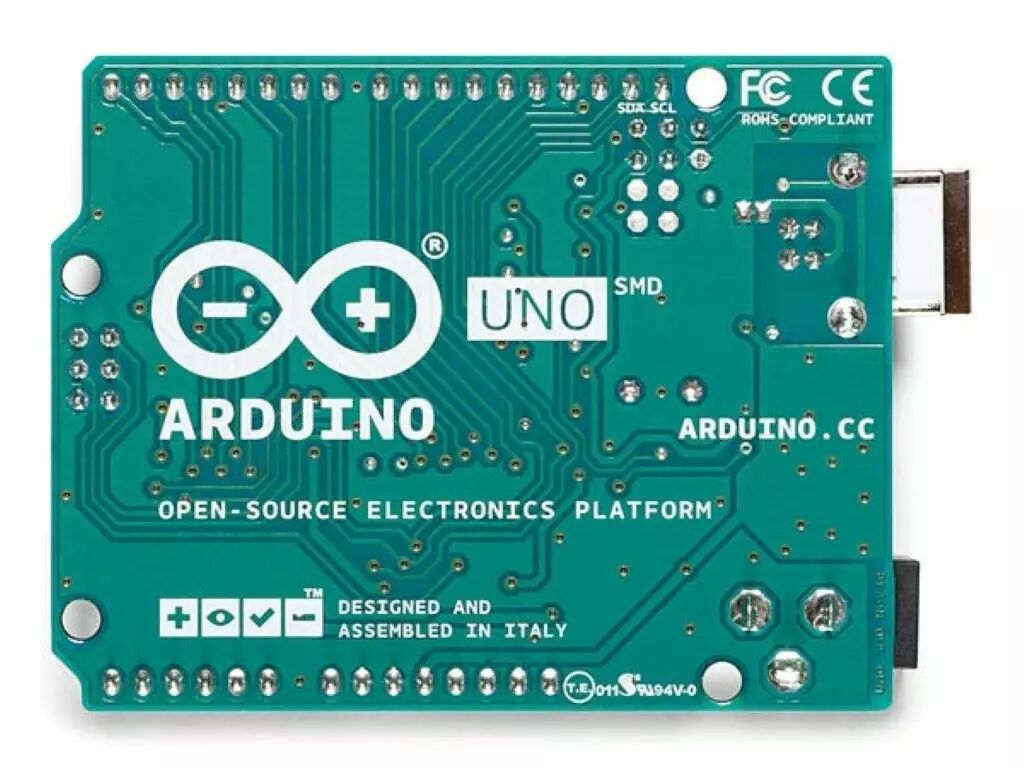

La carte Arduino Uno est une carte à microcontrôleur basée sur l'ATmega328. La carte Uno contient tout le nécessaire pour le fonctionnement du microcontrôleur. Pour l'utiliser, connectez-la simplement à un ordinateur avec un câble USB ou alimentez-la avec un adaptateur secteur ou une pile. L'ARDUINO UNO diffère des versions précédentes et n'utilise pas la puce de conversion FTDI mais intègre un ATmega16U2 programmé comme convertisseur USB vers série,

16 MHz ceramic resonator, a USB connection, a power jack, an ICSP header, and a reset button

• digital I/O pins: 14 (of which 6 provide PWM output)
• analogue input pins: 6
• contains: 16 MHz ceramic resonator, a USB connection, a power jack, an ICSP header, and a reset button

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Vert
• Couleurs supplémentaires : Noir
• Profondeur du produit : 53.4 mm
• Largeur du produit : 68.6 mm
• Poids Produit : 25 g
• Matériau : Époxyde

Propriétés électriques

• Tension d'entrée maximale : 20 V
• Tension d'entrée minimale : 6 V
• Tension de fonctionnement : 5 V
• Courant continu pour les broches de 3,3 volts : 50 mA
• Courant continu par broche d'entrée/sortie : 20 mA
• Tension d'entrée maximale (recommandée) : 12 V
• Tension d'entrée minimale (recommandée) : 7 V

Éclairage et propriétés optiques

• LEDs intégrées : 13

Caractéristiques techniques et performances

• Broches d'entrée analogique : 6
• Vitesse d'horloge : 16 MHz
• Broches d'E/S numériques : 14
• EEPROM : 1 kB
• Mémoire flash : 32 kB
• Mémoire flash utilisée par le chargeur de démarrage : 0.5 kB
• Broches d'entrée/sortie numériques PWM : 6
• Broches de sortie PWM : 6
• SRAM : 2 kB
• Microcontrôleur : ATmega328P
