Lampe de signalisation BA9s 120 V 25 mA 3 W 8,3 x 31 mm (116743)

Présentation du produit

Cette lampe à filament assure la signalisation lumineuse dans les voyants et équipements prévus pour un culot BA9s. Elle permet de remplacer une petite source à incandescence afin de rétablir l'indication d'un état de fonctionnement, sans modifier le principe du dispositif.

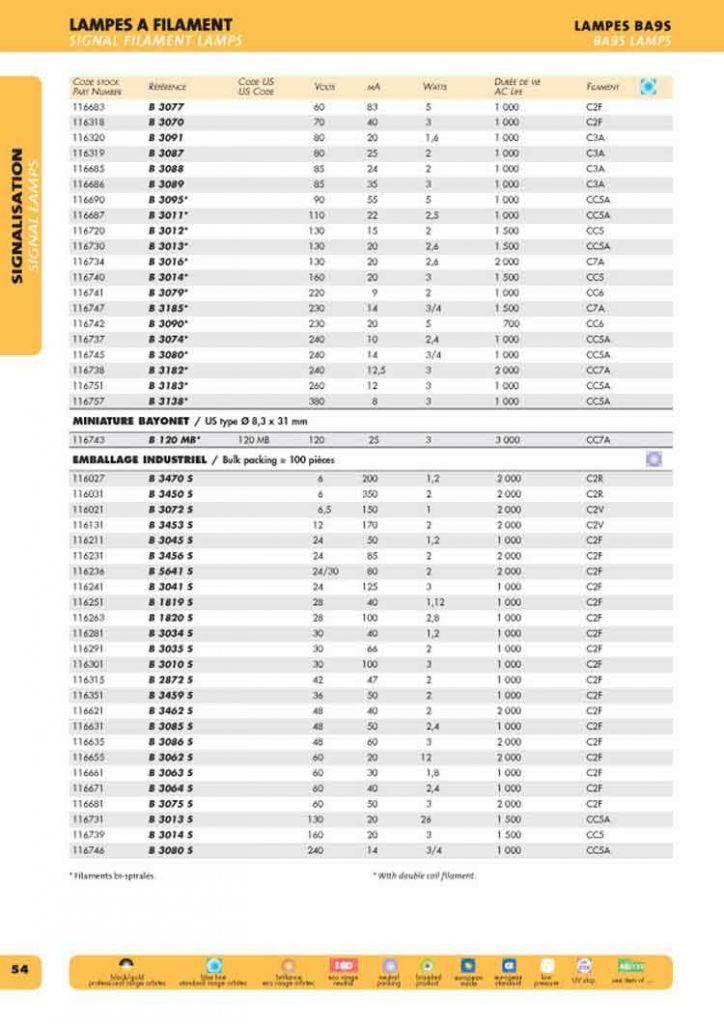

Son culot à baïonnette se verrouille dans une douille correspondante. Le format de 8,3 mm de diamètre sur 31 mm de longueur doit être comparé à la place disponible dans le voyant. Cette version miniature de type US se distingue du format standard 10 x 28 mm : ne choisissez pas uniquement sur le culot.

Cette version est prévue pour 120 V, avec un courant nominal de 25 mA et une puissance de 3 W. La tension et la charge électrique doivent correspondre aux caractéristiques attendues par le circuit de signalisation.

Caractéristiques techniques

• Marque : Orbitec
• Référence fabricant : 116743
• Référence complémentaire : B 120 MB
• Fonction : signalisation
• Technologie : incandescence à filament
• Culot : BA9s
• Tension nominale : 120 V
• Courant nominal : 25 mA
• Puissance : 3 W
• Diamètre : 8,3 mm
• Longueur : 31 mm
• Durée de vie en alimentation alternative : 3 000 h
• Filament : CC7A
• Code US : 120 MB
• Filament bi-spiralé

Utilisation et conseils pratiques

Quelle alimentation prévoir ? Cette lampe demande une alimentation adaptée à 120 V. Ne la branchez pas directement sur le réseau 230 V. Conservez le type de courant prescrit par l'équipement et contrôlez la tension aux bornes de la lampe.

Quels critères comparer ? Vérifiez le culot, la tension, le courant et la puissance de la lampe déposée. La douille BA9s fixe le mode de montage, mais ne détermine pas à elle seule les caractéristiques électriques ni la luminosité.

Comment intervenir sur le voyant ? Coupez l'alimentation et laissez refroidir l'ampoule. Déverrouillez la baïonnette, installez la nouvelle lampe sans forcer sur le verre et contrôlez le maintien avant de remettre le capot.

• Culot BA9S
• Tension 120.00 Volt
• Puissance 3.00 Watt
• Durée de vie nominale 3000 h
• Diamétre 10.0 mm
• Longueur 28.0 mm
• technologie Incandescence
• Poids 1.90 g
• Forme Tube
• Ampérage 25.000 mA
• Famille de produit Tube 10x28 mm
• Finition Claire
• Filament CC7A
