Description
Présentation du produit
Cette lampe LED de signalisation à lumière blanche permet d'indiquer un état sur un tableau de commande ou un voyant compatible. Elle sert au repérage visuel d'une fonction, et non à l'éclairage général.
Son culot miniature BA9s se verrouille dans une douille à baïonnette adaptée. Le diamètre de 10 mm et la longueur de 25 à 28 mm doivent laisser la place nécessaire sous le cabochon, sans contrainte sur les contacts.
La lampe fonctionne en 230 V alternatif et s'allume instantanément, sans temps de chauffe. La nature du courant fait partie des critères de remplacement : les versions AC et DC ne doivent pas être confondues. L'intensité lumineuse est de 150 mcd ; cette mesure directionnelle ne se confond pas avec un flux lumineux en lumens.

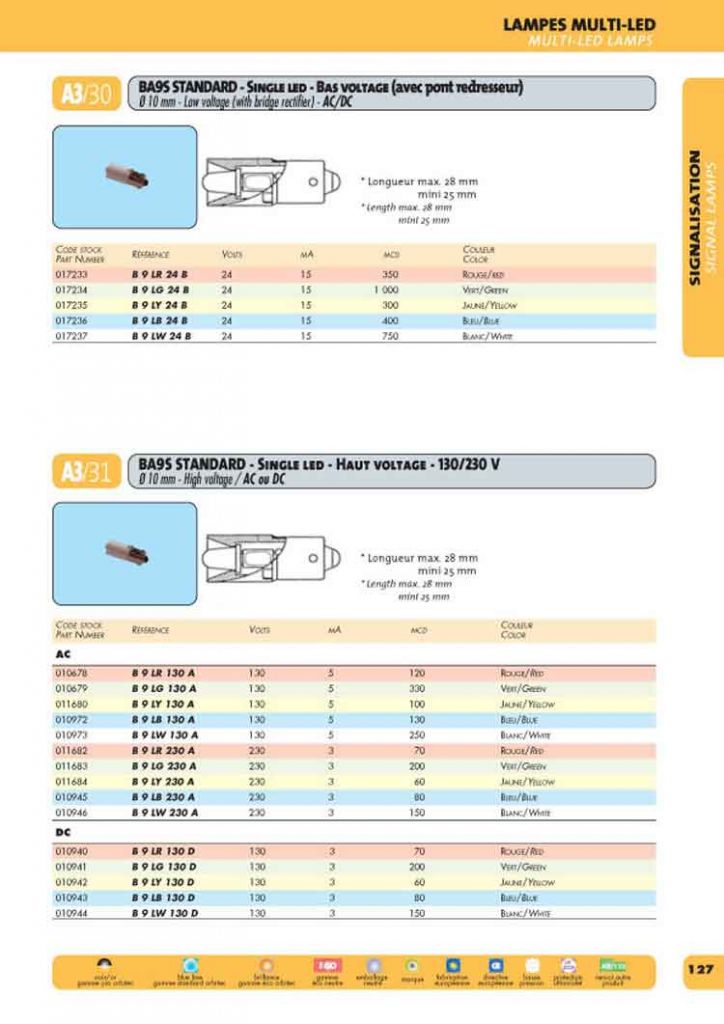

Caractéristiques techniques
- Marque : Orbitec
- Référence : 010946
- Technologie : LED simple de signalisation
- Culot : BA9s
- Alimentation : 230 V AC
- Courant nominal : 3 mA
- Couleur lumineuse : blanche
- Intensité lumineuse : 150 mcd
- Diamètre : 10 mm
- Longueur : 25 à 28 mm
- Allumage instantané, sans temps de chauffe
- Référence complémentaire : B 9 LW 230 A
Utilisation et conseils pratiques
Quel circuit d'alimentation choisir ? Utilisez un circuit 230 V en courant alternatif. Cette version convient à un circuit de signalisation 230 V alternatif prévu pour elle ; elle ne doit pas être montée sur un support basse tension.
Peut-on remplacer toute lampe BA9s ? Non : comparez la tension, le type de courant, la couleur et l'encombrement. Un même culot peut équiper des lampes électriquement différentes ; contrôlez également l'association avec le cabochon.
Comment intervenir sur le voyant ? Coupez et vérifiez l'absence d'alimentation avant d'ouvrir le support. Déverrouillez la lampe sans forcer, puis testez la lisibilité du signal une fois l'ensemble remonté.
