Description
Présentation du produit

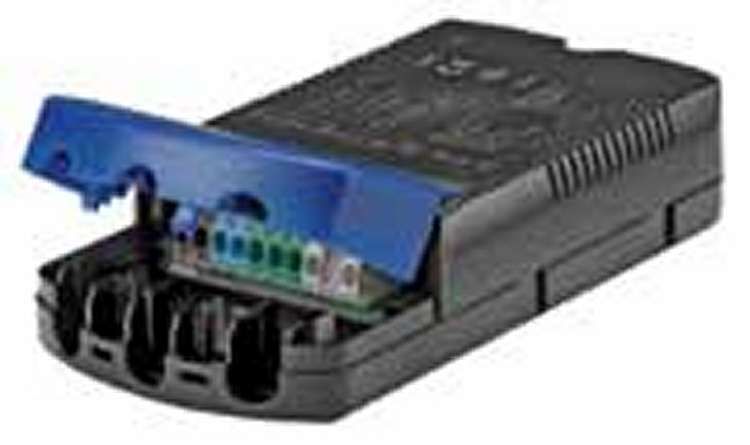

Ce ballast assure l'alimentation de lampes aux iodures métalliques selon la puissance indiquée. Il est destiné à l'éclairage intérieur, avec un montage indépendant protégé par ses capots.
La liaison vers la lampe doit rester dans la limite de 5 m.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127426
- Référence Orbitec complémentaire : BE 3220
- Type : Ballast électronique non gradable
- Lampes : Iodures métalliques
- Nombre et puissance de lampes : 1 x 70 W
- Classe : 2
- Montage : Indépendant, capoté
- Destination : Éclairage intérieur
- Dimensions : 159 x 82 x 34 mm
- Entraxe : 125,5 / 33 mm
- Distance maximale de la lampe : 5 m
- Puissance totale du circuit : 79,0 W
- Températures : Ta -25 à +45 °C ; Tc 75 °C
- Courant à 240 V / 50 Hz : 0,35 A
- Alimentation : 198 à 254 V AC, 50/60 Hz ; 198 à 320 V DC
- Protection : IP20
- Fréquence de fonctionnement : Au moins 145 kHz
- Tension d'amorçage : 5 kV
- Sécurités : Arrêt en cas de lampe absente ou défectueuse et de surchauffe
Utilisation et conseils pratiques
Identifier les lampes particulières Les lampes Philips CDM-Tm PGJ5 de 35 W, CDM-ET/CDM-TT/CDO-ET/CDO-TT de 70 W et CDM-TP de 150 W demandent un appareillage spécifique. Vérifiez le modèle exact de lampe avant remplacement.
Comprendre la classe II La classe II correspond à une protection par double isolation. Ce modèle capoté permet un montage indépendant, en conservant les capots, les serre-câbles et les dispositions d'isolation prévus.
Choisir la lampe Respectez simultanément la technologie de lampe, sa puissance et le montage prévu. Une puissance identique ou un culot identique ne suffit pas à valider une autre lampe.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
Comprendre Ta et Tc Ta désigne la température ambiante de fonctionnement ; Tc la température au point de contrôle du boîtier. L'installation doit respecter les deux limites, avec la charge prévue.
