Description
Présentation du produit

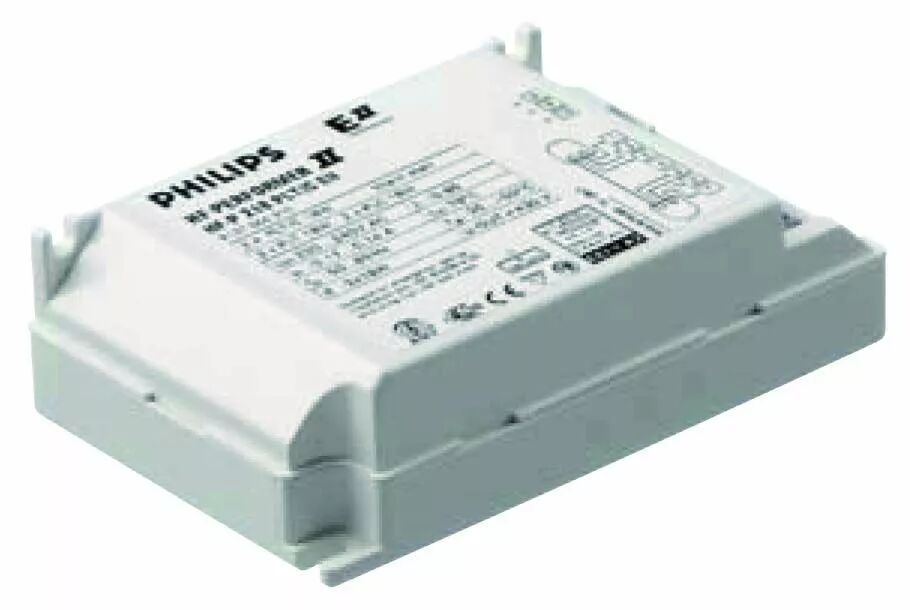

Ce ballast compact est destiné aux lampes fluocompactes de la combinaison indiquée, avec démarrage à chaud et arrêt automatique d'une lampe défectueuse.
Plusieurs formats de lampes sont acceptés, chacun dans les puissances et le nombre de lampes indiqués ci-dessous. Les associations ne sont pas interchangeables.
Caractéristiques techniques
- Marque : Philips
- Référence Orbitec : 127447
- Référence Orbitec complémentaire : BE 1739
- Technologie : Ballast électronique pour lampes fluorescentes
- Variation : Non gradable
- Alimentation : 198 à 264 V AC, 50/60 Hz ; 186 à 275 V DC
- Dimensions : 103 x 67 x 30 mm
- Entraxe de fixation : 93,5 / 57,5 mm
- Fréquence de fonctionnement : Au moins 42 kHz
- Démarrage à chaud : Au plus 0,5 s
- Durée de vie moyenne : 50 000 h à Tc maximale ; 60 000 cycles marche/arrêt
- Gamme : HF PERFORMER PL
- Températures : Ta -25 à +50 °C ; Tc 75 °C
- Protection des lampes : Coupure automatique en fin de vie ou en cas de lampe défectueuse
- Après changement de lampe : Rallumage automatique
- Connexion : Borniers à clips
- Lampes compatibles : TC D E G24Q1 : 1 x 10 / 13 W
- Lampes compatibles : TCT E GX24Q1 : 1 x 13 W
- Lampes compatibles : TCT E HE GR14Q1 : 1 x 14 / 17 W
- Fonctionnement avec TC D E G24Q1 1 x 10 W : puissance du circuit 11,1 W
- Fonctionnement avec TC D E G24Q1 1 x 13 W : puissance du circuit 14,8 W
- Fonctionnement avec TCT E GX24Q1 1 x 13 W : puissance du circuit 14,1 W
- Fonctionnement avec TCT E HE GR14Q1 1 x 14 W : puissance du circuit 15,1 W
- Fonctionnement avec TCT E HE GR14Q1 1 x 17 W : puissance du circuit 18,8 W
Utilisation et conseils pratiques
Choisir la bonne lampe Chaque association ci-dessus lie un type de lampe, un culot, une puissance et un nombre de lampes. Le même culot ne garantit pas qu'une autre puissance soit acceptée. Les lampes à LED nécessitent leur propre validation de compatibilité.
Préparer le remplacement Comparez les dimensions, l'entraxe et le schéma des connexions avec ceux du luminaire. Le câblage doit suivre le schéma du ballast, y compris les longueurs maximales des fils de lampe.
Comprendre Ta et Tc Ta correspond à la température ambiante de fonctionnement ; Tc à la température au point de contrôle du boîtier. Respectez les deux limites pour la combinaison de lampes utilisée.
Comprendre « non gradable » Ce ballast assure un éclairage à niveau fixe. Pour faire varier la lumière, il faut un ensemble lampe, ballast et commande conçu pour la gradation.
