Description
Présentation du produit

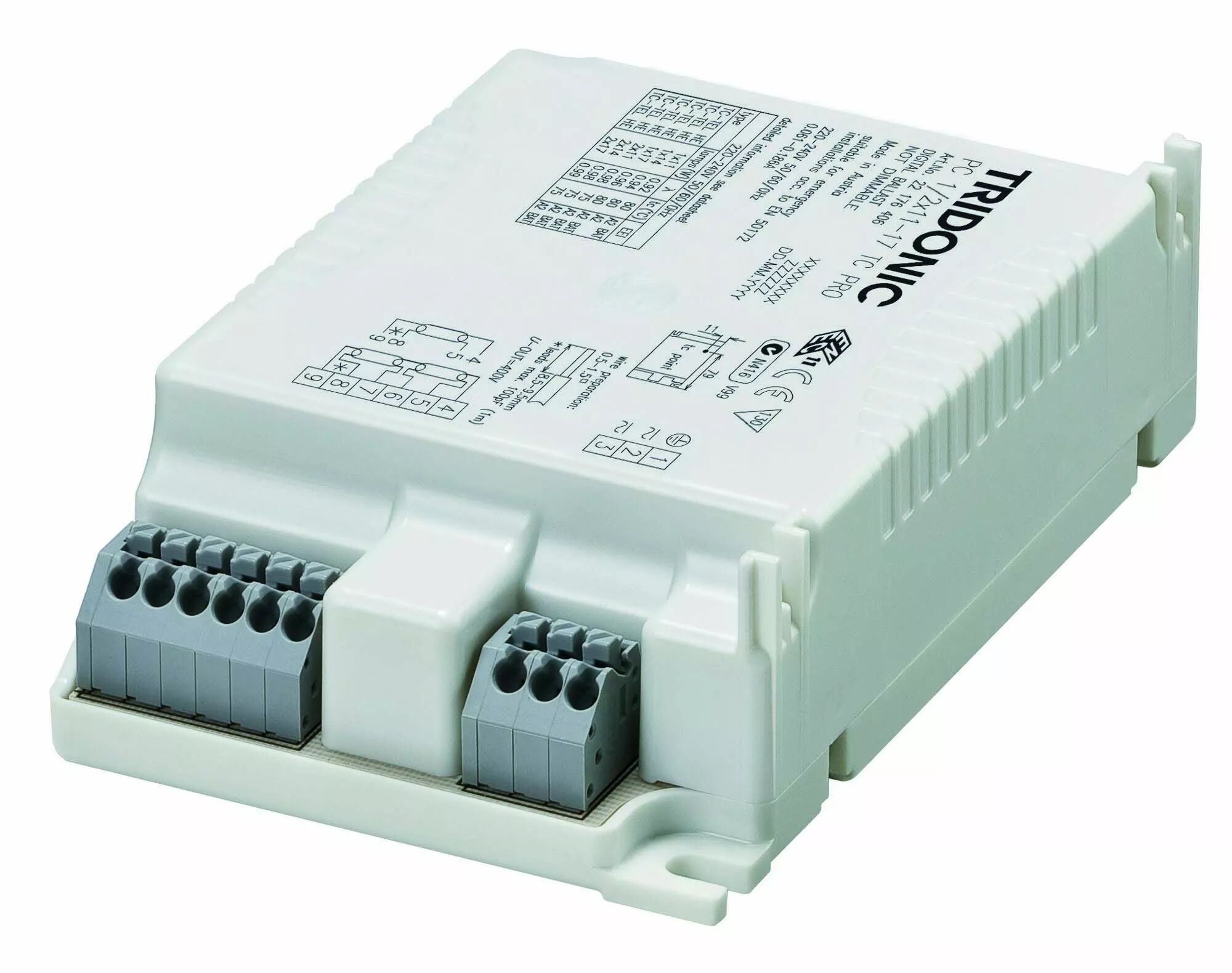

Le boîtier compact convient aux luminaires qui accueillent les lampes fluocompactes et le câblage correspondants.
Lampes prévues : TCTE HE GR14Q1 : 1 x 11 / 14 / 17 W ; TCTE HE GR14Q1 : 2 x 11 / 14 / 17 W.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127446
- Référence Orbitec complémentaire : BE 1719
- Technologie : Ballast électronique pour lampes fluorescentes
- Variation : Non gradable
- Alimentation : 198 à 264 V AC ; 176 à 280 V DC, démarrage à partir de 198 V DC
- Dimensions : 103 x 67 x 31 mm
- Fréquence de fonctionnement : Au moins 40 kHz
- Démarrage à chaud : Au plus 1,6 s
- Durée de vie moyenne : 50 000 h à Ta maximale, taux de défaillance au plus 0,2 % pour 1 000 h
- Gamme : PC TC PRO
- Protection : IP20
- Destination : Luminaires de classe I ou II
- Protection des lampes : Coupure automatique en fin de vie ou en cas de lampe défectueuse
- Après changement de lampe : Rallumage automatique
- Connexion : Borniers à clips
- Lampes compatibles : TCTE HE GR14Q1 : 1 x 11 / 14 / 17 W
- Lampes compatibles : TCTE HE GR14Q1 : 2 x 11 / 14 / 17 W
- Fonctionnement avec TCTE HE GR14Q1 1 x 11 W : puissance du circuit 13,5 W ; courant 0,061 A à 240 V / 50 Hz ; Tc 80 °C ; Ta -25 à +70 °C
- Fonctionnement avec TCTE HE GR14Q1 2 x 11 W : puissance du circuit 27,3 W ; courant 0,116 A à 240 V / 50 Hz ; Tc 75 °C ; Ta -25 à +60 °C
- Fonctionnement avec TCTE HE GR14Q1 1 x 14 W : puissance du circuit 16,7 W ; courant 0,074 A à 240 V / 50 Hz ; Tc 80 °C ; Ta -25 à +70 °C
- Fonctionnement avec TCTE HE GR14Q1 2 x 14 W : puissance du circuit 33,9 W ; courant 0,144 A à 240 V / 50 Hz ; Tc 75 °C ; Ta -25 à +60 °C
- Fonctionnement avec TCTE HE GR14Q1 1 x 17 W : puissance du circuit 19,5 W ; courant 0,086 A à 240 V / 50 Hz ; Tc 80 °C ; Ta -25 à +70 °C
- Fonctionnement avec TCTE HE GR14Q1 2 x 17 W : puissance du circuit 40,0 W ; courant 0,171 A à 240 V / 50 Hz ; Tc 75 °C ; Ta -25 à +60 °C
Utilisation et conseils pratiques
Choisir le nombre de lampes Le montage accepte une ou deux lampes GR14Q1. Les limites thermiques diffèrent : vérifiez les valeurs Ta et Tc correspondant au nombre de lampes installé.
Respecter la classe du luminaire Ce ballast peut équiper un luminaire de classe I ou II selon son montage. Conservez les dispositions de mise à la terre ou d'isolation prévues par le luminaire ; le remplacement du ballast ne change pas sa classe de protection.
Choisir la bonne lampe Chaque association ci-dessus lie un type de lampe, un culot, une puissance et un nombre de lampes. Le même culot ne garantit pas qu'une autre puissance soit acceptée. Les lampes à LED nécessitent leur propre validation de compatibilité.
Préparer le remplacement Comparez les dimensions, l'entraxe et le schéma des connexions avec ceux du luminaire. Le câblage doit suivre le schéma du ballast, y compris les longueurs maximales des fils de lampe.
Comprendre Ta et Tc Ta correspond à la température ambiante de fonctionnement ; Tc à la température au point de contrôle du boîtier. Respectez les deux limites pour la combinaison de lampes utilisée.
Comprendre « non gradable » Ce ballast assure un éclairage à niveau fixe. Pour faire varier la lumière, il faut un ensemble lampe, ballast et commande conçu pour la gradation.
