Description

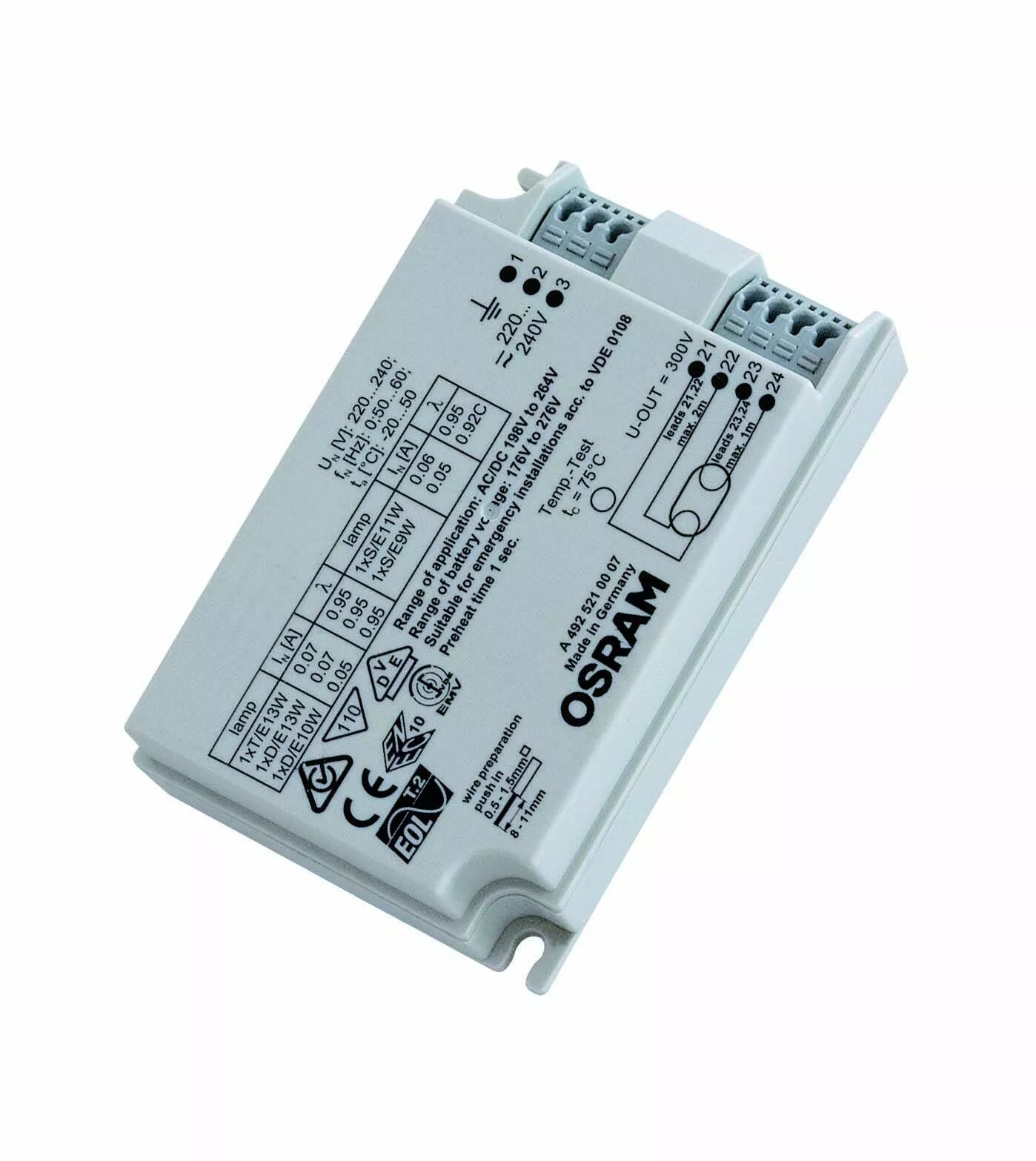

Ballast électronique compact non gradable pour 2 lampes, T5/G5 24W; G13/T8 36W; T5c/2GX13 22/40W/1X22+40W; G24Q/GX24Q 26/32/42W; 2G10/2G11 24/36W - 123X79X33mm, borniers à clips Référence orbitec : BE1731
Description longue
Ce ballast électronique compact gère deux tubes fluorescents T8 36 W en connexion parallèle. Son alimentation à découpage assure un excellent facteur de puissance (≥ 0,90) et limite la chauffe, tout en garantissant un démarrage à chaud rapide (≤ 1 s) pour prolonger la durée de vie des lampes.
Il intègre les fonctions de sécurité fin de vie (extinction automatique d’une lampe défectueuse) et de redémarrage automatique après remplacement. Sa conception compacte en boîtier carré permet une intégration aisée dans les réglettes, plafonniers, hublots, dalles et luminaires encastrés.
Compatible avec les luminaires de Classe I et Classe II, ce ballast est conforme à la norme EN 50172 pour les installations d’éclairage de secours, et s’adapte aussi bien à des applications résidentielles, tertiaires, industrielles, muséales ou architecturales. C’est une solution fiable pour la maintenance ou le remplacement des modèles Vossloh-Schwabe ELXe 236.217 et équivalents (Osram, Philips, Tridonic…).
Caractéristiques
| Technologie | Ballast électronique non dimmable (à découpage haute fréquence) |
|---|---|
| Type de lampe | Fluorescente T8 – 2×36 W – culot G13 |
| Tension d’entrée | 198–264 V AC • 50/60 Hz |
| Fréquence de découpage | ≈ 45 kHz |
| Facteur de puissance | ≥ 0,90 |
| Puissance totale circuit | ≈ 70 W (pour 2×36 W) |
| Courant d’entrée | ≈ 0,30 A à 240 V / 50 Hz |
| Démarrage | Démarrage à chaud ≤ 1 s |
| Fonctions | Extinction automatique lampe défectueuse • Redémarrage automatique • Protection fin de vie |
| Température ambiante (Ta) | −20 °C à +50 °C |
| Température boîtier (tc max) | 75 °C |
| Durée de vie | ≈ 50 000 h (à Ta max, taux de défaillance 10 %) |
| Classe d’appareil | Classe I et II selon montage |
| Rendement énergétique | EEI A2 |
| Dimensions (L×l×H) | 123 × 79 × 33 mm |
| Entraxe de fixation | 66,5 mm |
| Raccordement | Borniers à vis – L/N entrée • 4 sorties lampes (connexion parallèle) |
| Applications | Réglettes fluorescentes • Plafonniers et encastrés • Éclairage architectural • Éclairage tertiaire et industriel • Enseignes lumineuses • Hublots techniques • Éclairage de secours (EN 50172) |
| Compatibilités | Remplace Vossloh-Schwabe ELXe 236.217, Osram QT-M 2×36, Philips HF-P 236 TL-D II, Tridonic PC 2×36 T8 PRO |
| Conformités | EN 60929 • EN 61347-2-3 • EN 61547 • EN 55015 • EN 61000-3-2 |
| Indice de protection | IP20 (usage intérieur) |
- ✅ 2×18 W T8 (culot G13)
- ✅ 2×36 W T8 (culot G13)
- ⚠️ 2×24 W T5 (culot G5) – selon version
- ❌ Non compatible avec T8 58 W, T5 HO 54 W ou tubes LED non spécifiques HF
