Description
Présentation du produit

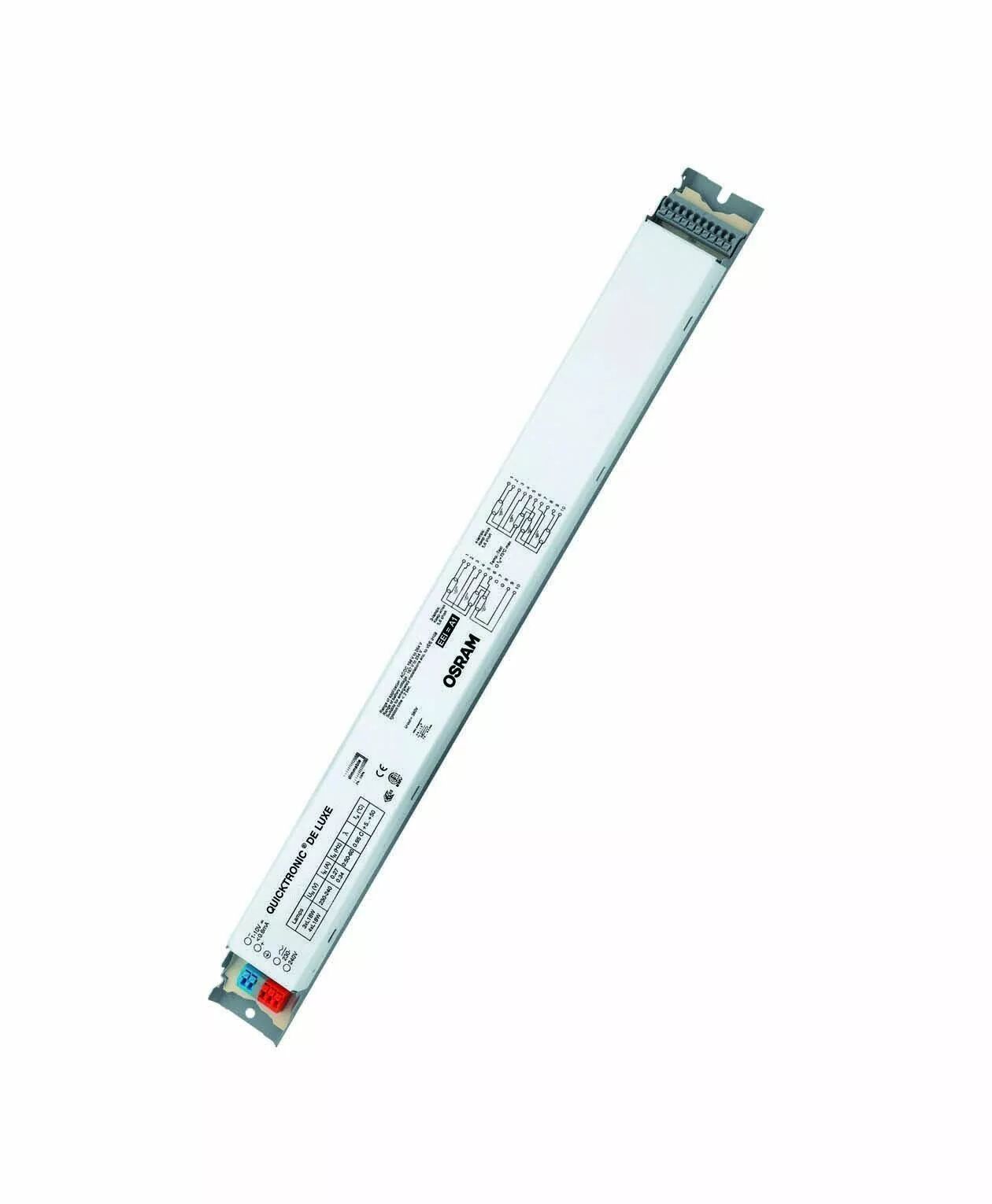

Ce ballast règle l'intensité de tubes T5 au moyen d'une interface de commande 1-10 V.
Lampes prévues : T5 G5 : 2 x 35 / 49 W.
Caractéristiques techniques
- Marque : Osram
- Référence Orbitec : 008947
- Référence Orbitec complémentaire : BE 2331
- Technologie : Ballast électronique pour lampes fluorescentes
- Variation : Gradable 1-10 V
- Alimentation : 198 à 264 V AC/DC ; 50/60 Hz en AC
- Dimensions : 423 x 30 x 21 mm
- Entraxe de fixation : 415 mm
- Fréquence de fonctionnement : 44 à 120 kHz
- Démarrage à chaud : 0,6 s
- Durée de vie moyenne : 50 000 h
- Gamme : QTi DIM T5
- Commande : Interface 1-10 V
- Plage de variation : 1 à 100 %
- Destination : Luminaires de classe I
- Température ambiante Ta : +10 à +50 °C
- Après changement de lampe : Rallumage automatique
- Connexion : Borniers à clips
- Lampes compatibles : T5 G5 : 2 x 35 / 49 W
- Fonctionnement avec T5 G5 2 x 35 W : puissance du circuit 74,5 W ; courant 0,33 A à 230 V / 50 Hz
- Fonctionnement avec T5 G5 2 x 49 W : puissance du circuit 103,6 W ; courant 0,45 A à 230 V / 50 Hz
Utilisation et conseils pratiques
Prévoir la liaison de commande L'alimentation du ballast et son entrée de commande 1-10 V ont des fonctions distinctes. Utilisez une interface compatible et respectez le schéma de raccordement du luminaire.
Choisir la bonne lampe Chaque association ci-dessus lie un type de lampe, un culot, une puissance et un nombre de lampes. Le même culot ne garantit pas qu'une autre puissance soit acceptée. Les lampes à LED nécessitent leur propre validation de compatibilité.
Préparer le remplacement Comparez les dimensions, l'entraxe et le schéma des connexions avec ceux du luminaire. Le câblage doit suivre le schéma du ballast, y compris les longueurs maximales des fils de lampe.
