Description
Présentation du produit

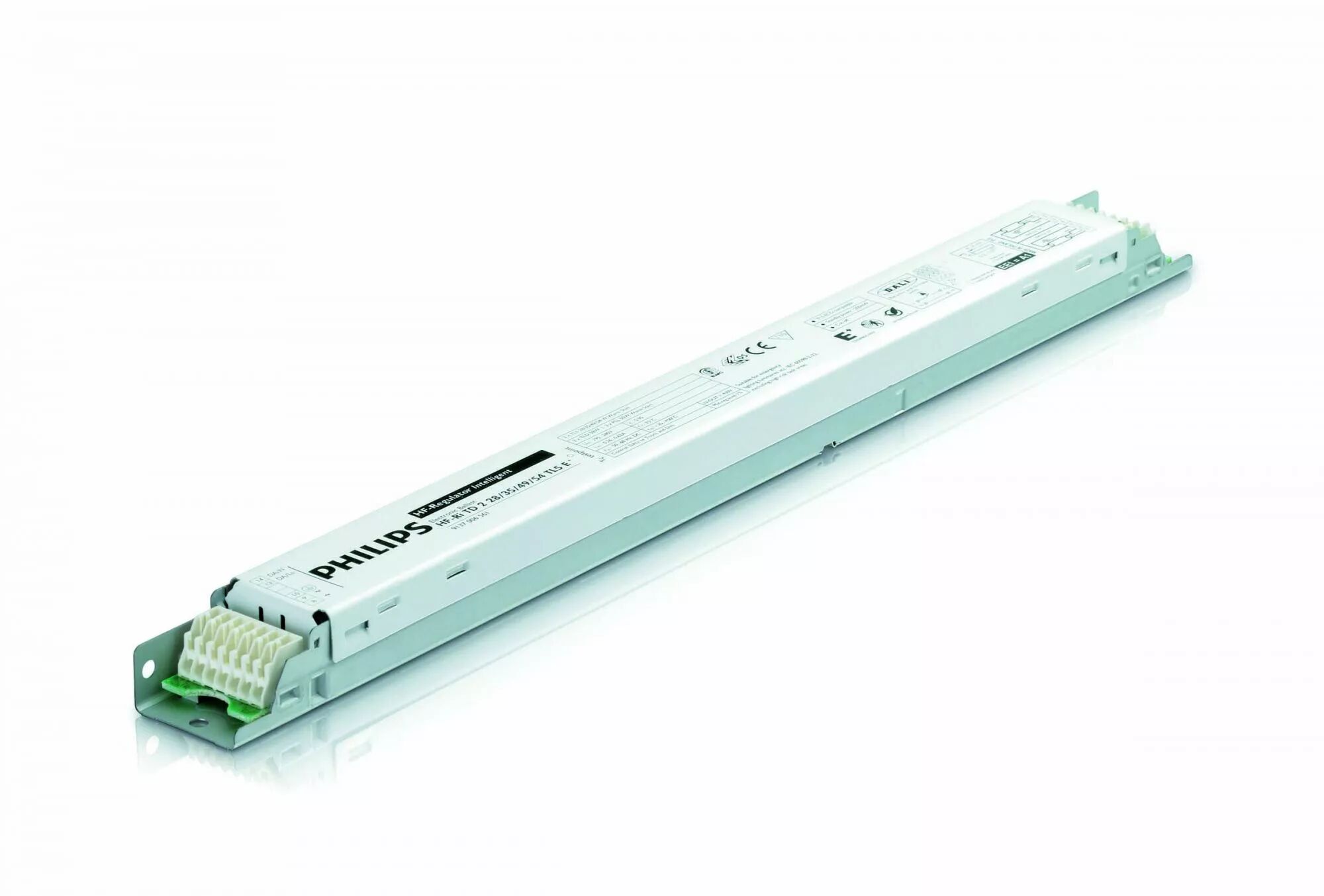

Ce ballast alimente 1 lampe fluorescente et permet de régler leur intensité avec une commande DALI compatible. Il convient à l'intégration dans un luminaire dont les douilles et le câblage correspondent aux lampes retenues.
Caractéristiques techniques
- Marque : Philips
- Référence Orbitec : 127615
- Référence Orbitec complémentaire : BE 2460
- Technologie : Ballast électronique fluorescent gradable
- Commande : DALI
- Plage de variation : 1 à 100 %
- Dimensions : 360 x 30 x 22 mm
- Connexion : Borniers à clips
- Alimentation : 195 à 240 V AC, 50/60 Hz ; 198 à 254 V DC
- Fréquence de fonctionnement : 45 à 110 kHz
- Démarrage à chaud : Au plus 1 s
- Température Tc : 75 °C
- Durée de vie moyenne : 50 000 h à Tc maximale
- Gamme : HF REGULATOR INTELLIGENT TD
- Modes de commande : DALI ou bouton-poussoir
- Protection de lampe : Extinction automatique en cas de lampe défectueuse et rallumage après remplacement
- Lampe compatible : T5 ECO G5 : 1 x 25 W
- Lampe compatible : T5 G5 : 1 x 28 W
- Lampe compatible : T5 ECO G5 : 1 x 32 W
- Lampe compatible : T5 ECO G5 : 1 x 35 W
- Lampe compatible : T5 ECO G5 : 1 x 45 W
- Lampe compatible : T5 G5 : 1 x 49 W
- Lampe compatible : T5 ECO G5 : 1 x 50 W
- Lampe compatible : T5 G5 : 1 x 54 W
- Lampe compatible : T8 G13 : 1 x 58 W
- Lampe compatible : TCL 2G11 : 1 x 55 W
Utilisation et conseils pratiques
Adapter l'éclairage à l'usage Une commande DALI compatible permet de piloter le niveau lumineux. Le système peut associer détecteurs de présence et mesure de lumière du jour ; le ballast accepte aussi une commande par bouton-poussoir.
Respecter les associations Chaque ligne de compatibilité associe un type de lampe, un culot, une puissance et un nombre de lampes. Ces critères se vérifient ensemble ; les puissances ne sont pas interchangeables entre tous les culots.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
Comprendre Ta et Tc Ta désigne la température ambiante de fonctionnement ; Tc la température au point de contrôle du boîtier. L'installation doit respecter les deux limites, avec la charge prévue.
