Description
Présentation du produit

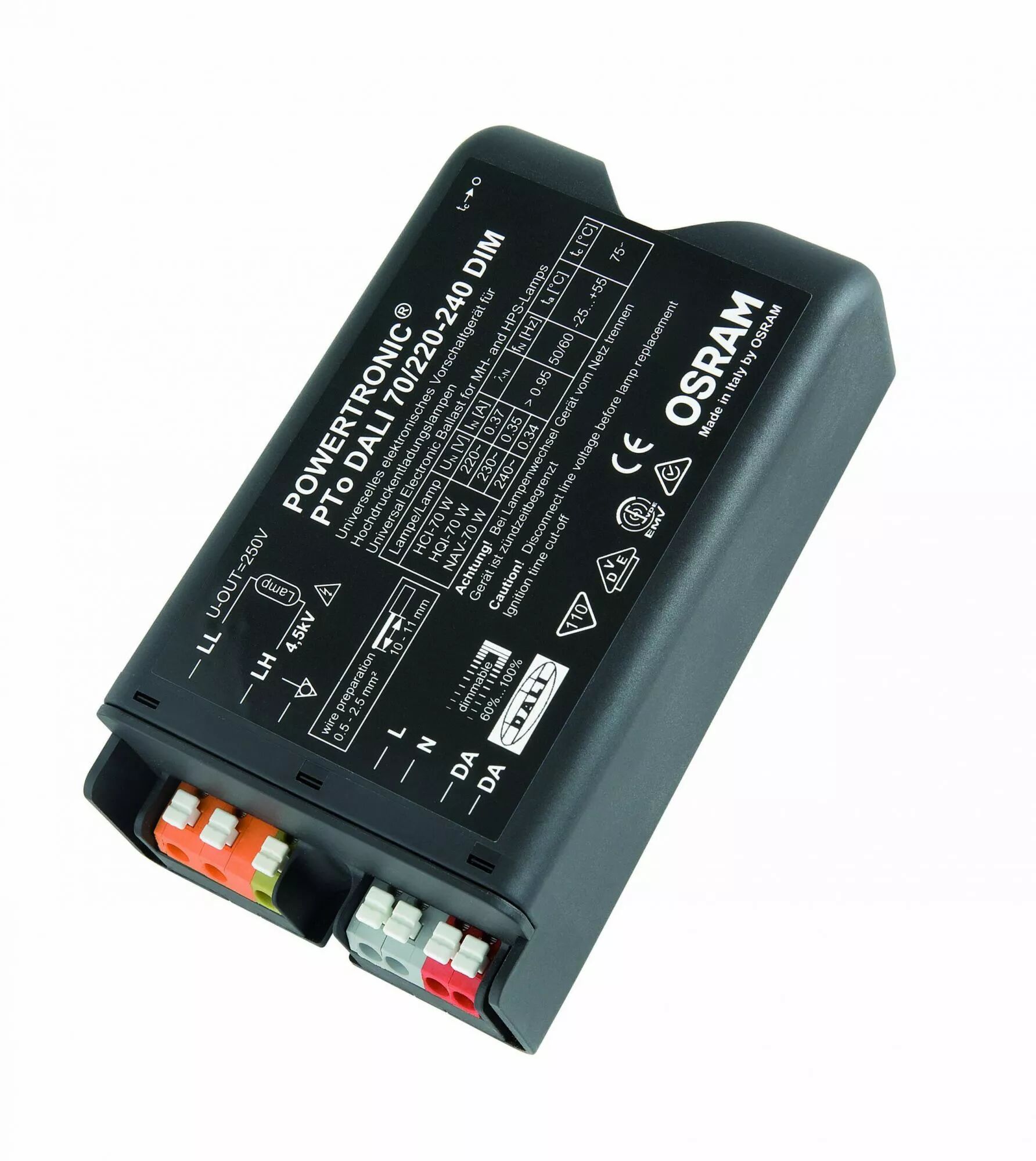

Cet appareillage de la gamme PTo alimente une lampe à décharge de 70 W dans un luminaire extérieur adapté. Il est destiné aux lampes aux iodures métalliques HCI et aux lampes sodium NAV.
Caractéristiques techniques
- Marque : Osram
- Référence Orbitec : 127621
- Référence Orbitec complémentaire : BE 4336
- Type : Ballast électronique gradable DALI
- Gamme : PTo
- Lampes : Iodures métalliques HCI ou sodium NAV
- Puissance de lampe : 70 W
- Nombre de lampes : 1
- Alimentation : 220 V -10 % / 240 V +10 %, 50/60 Hz AC
- Tension d'amorçage : 4,5 kV
- Dimensions : 133 x 77 x 48 mm
- Entraxe : 123 mm
- Distance maximale de la lampe : 1,5 m
- Puissance du circuit : 73 W
- Courant à 240 V / 50 Hz : 0,35 A
- Températures : Ta -25 à +55 °C ; Tc 75 °C
- Montage : Non capoté, à intégrer
- Connexion : Borniers à clips
- Modes de réduction : Horloge intégrée, ligne de commande supplémentaire ou DALI
- Plage de puissance par DALI : 60 à 100 %, avec système de commande centralisé compatible
Utilisation et conseils pratiques
Choisir le pilotage La réduction peut être commandée par l'horloge intégrée, par une ligne supplémentaire ou par DALI. Choisissez le mode adapté à l'installation et à la lampe ; le pilotage DALI nécessite une commande compatible.
Choisir la lampe Respectez simultanément la technologie de lampe, sa puissance et le montage prévu. Une puissance identique ou un culot identique ne suffit pas à valider une autre lampe.
Prévoir le redémarrage Cet appareillage fonctionne en courant alternatif et ne réalise pas de démarrage à chaud de la lampe. Ne le raccordez pas à une alimentation continue.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
Comprendre Ta et Tc Ta désigne la température ambiante de fonctionnement ; Tc la température au point de contrôle du boîtier. L'installation doit respecter les deux limites, avec la charge prévue.
