Description
Présentation du produit

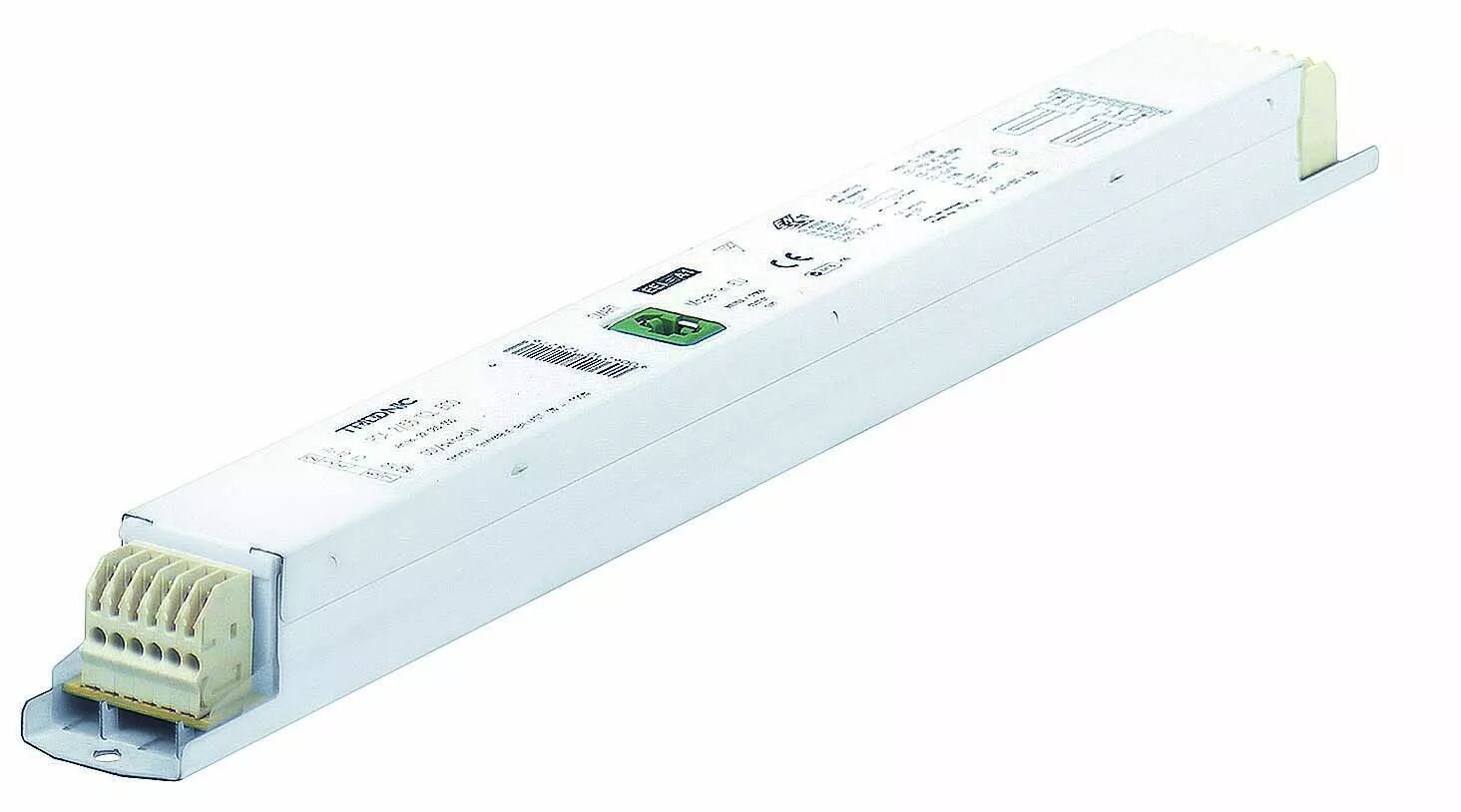

Ce ballast permet d'adapter l'intensité lumineuse par un bouton-poussoir non lumineux ou une commande numérique DSI. La fonction mémoire conserve le réglage.
Lampes prévues : T5 G5 : 1 x 80 W.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127169
- Référence Orbitec complémentaire : BE 2036
- Technologie : Ballast électronique pour lampes fluorescentes
- Variation : Gradable poussoir/DSI
- Alimentation : 220 à 240 V AC/DC ; 50/60 Hz en AC
- Dimensions : 425 x 30 x 21 mm
- Entraxe de fixation : 415 mm
- Fréquence de fonctionnement : 40 à 100 kHz
- Démarrage à chaud : 0,5 s en AC ; 0,2 s en DC
- Durée de vie moyenne : 50 000 h
- Gamme : PCA ECO
- Commande : Bouton-poussoir non lumineux avec mémoire, ou DSI
- Plage de variation : 1 à 100 %
- Consommation en veille : Inférieure à 0,5 W
- Nombre maximal par poussoir : 25 ballasts
- Après changement de lampe : Rallumage automatique
- Connexion : Borniers à clips
- Lampes compatibles : T5 G5 : 1 x 80 W
- Fonctionnement avec T5 G5 1 x 80 W : puissance du circuit 86,3 W ; courant 0,38 A à 230 V / 50 Hz ; Tc 80 °C ; Ta -25 à +50 °C
Utilisation et conseils pratiques
Choisir la commande Raccordez la commande selon le schéma bouton-poussoir ou DSI. Le poussoir doit être non lumineux ; jusqu'à 25 ballasts peuvent être commandés par un même poussoir.
Éclairer un couloir Associée à une cellule de présence, la fonction corridor réduit progressivement l'éclairage vers le niveau préprogrammé de 10 % après le départ de l'utilisateur.
Choisir la bonne lampe Chaque association ci-dessus lie un type de lampe, un culot, une puissance et un nombre de lampes. Le même culot ne garantit pas qu'une autre puissance soit acceptée. Les lampes à LED nécessitent leur propre validation de compatibilité.
Préparer le remplacement Comparez les dimensions, l'entraxe et le schéma des connexions avec ceux du luminaire. Le câblage doit suivre le schéma du ballast, y compris les longueurs maximales des fils de lampe.
Comprendre Ta et Tc Ta correspond à la température ambiante de fonctionnement ; Tc à la température au point de contrôle du boîtier. Respectez les deux limites pour la combinaison de lampes utilisée.
