Description

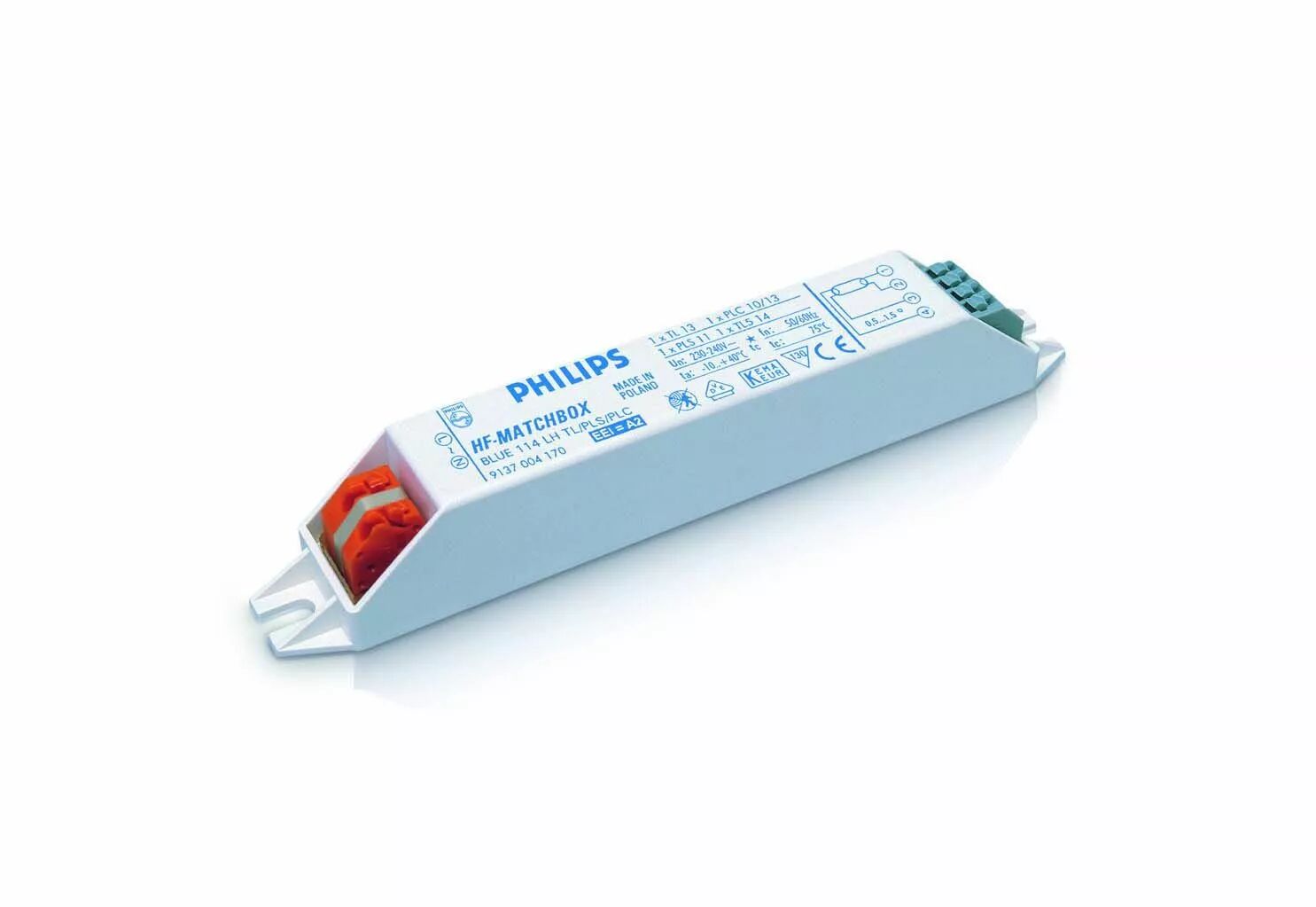

Présentation du produit
Ce modèle miniature est destiné aux éclairages à allumages peu fréquents.
Lampes prévues : T5 G5 : 1 x 28 W ; TCDD E GR10Q (2D) : 1 x 28 W.
Caractéristiques techniques
- Marque : Philips
- Référence Orbitec : 127457
- Référence Orbitec complémentaire : BE 1136
- Technologie : Ballast électronique pour lampes fluorescentes
- Variation : Non gradable
- Alimentation : 207 à 264 V AC, 50/60 Hz
- Dimensions : 187 x 22 x 22 mm
- Entraxe de fixation : 176 mm
- Fréquence de fonctionnement : Inférieure à 30 kHz
- Démarrage à chaud : Au plus 0,5 s
- Durée de vie moyenne : 40 000 h à 65 °C, taux de défaillance 10 %
- Gamme : HF-M BLUE
- Destination : Luminaires de classe I
- Températures : Ta 40 °C ; Tc 75 °C
- Protection des lampes : Coupure automatique en fin de vie ou en cas de lampe défectueuse
- Après changement de lampe : Rallumage automatique
- Connexion : Borniers à clips
- Lampes compatibles : T5 G5 : 1 x 28 W
- Lampes compatibles : TCDD E GR10Q (2D) : 1 x 28 W
Utilisation et conseils pratiques
Limiter les commutations Ce modèle convient aux périodes d'éclairage prolongées : au moins trois heures de fonctionnement continu ou un allumage par jour. Pour une commande qui commute souvent, choisissez un ballast prévu pour cet usage.
Choisir la bonne lampe Chaque association ci-dessus lie un type de lampe, un culot, une puissance et un nombre de lampes. Le même culot ne garantit pas qu'une autre puissance soit acceptée. Les lampes à LED nécessitent leur propre validation de compatibilité.
Préparer le remplacement Comparez les dimensions, l'entraxe et le schéma des connexions avec ceux du luminaire. Le câblage doit suivre le schéma du ballast, y compris les longueurs maximales des fils de lampe.
Comprendre Ta et Tc Ta correspond à la température ambiante de fonctionnement ; Tc à la température au point de contrôle du boîtier. Respectez les deux limites pour la combinaison de lampes utilisée.
Comprendre « non gradable » Ce ballast assure un éclairage à niveau fixe. Pour faire varier la lumière, il faut un ensemble lampe, ballast et commande conçu pour la gradation.
