Description
Présentation du produit

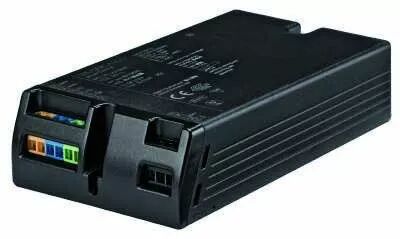

Cet appareillage alimente une lampe sodium ou iodures de 250 W dans un luminaire adapté à l'éclairage extérieur. Il coupe automatiquement l'alimentation si la lampe est absente ou défectueuse.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127625
- Référence Orbitec complémentaire : BE 4219
- Type : Ballast électronique non gradable, interface DALI
- Lampes compatibles : Sodium ou iodures 250 W
- Nombre de lampes : 1
- Alimentation : 198 à 254 V AC, 50/60 Hz ; 153 à 320 V DC
- Protection : IP20
- Fréquence de fonctionnement : Au moins 145 kHz
- Gamme : PC OUTDOOR FOX
- Montage : Non capoté, à intégrer
- Dimensions : 170 x 90 x 60 mm
- Entraxe : 150 mm
- Distance maximale de la lampe : 5 m
- Puissance du circuit : 252 W
- Courant à 240 V / 50 Hz : 1,30 A
- Températures : Ta -25 à +50 °C ; Tc 70 °C
- Courant DALI : 2 mA
- Connexion : Borniers à vis ; fils toronnés jusqu'à 1,5 mm², fils pleins jusqu'à 2,5 mm²
- Signalisation : Défauts signalés en mode DALI
- Sécurité : Arrêt en cas de lampe absente ou défectueuse
Utilisation et conseils pratiques
Comprendre le rôle de DALI Cette version reste non gradable. L'interface numérique permet la commutation et le signalement des défauts ; sa présence ne transforme pas le ballast en variateur.
Choisir la lampe Respectez simultanément la technologie de lampe, sa puissance et le montage prévu. Une puissance identique ou un culot identique ne suffit pas à valider une autre lampe.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
Comprendre Ta et Tc Ta désigne la température ambiante de fonctionnement ; Tc la température au point de contrôle du boîtier. L'installation doit respecter les deux limites, avec la charge prévue.
Installer dans une enveloppe adaptée Le ballast est destiné aux appareillages d'éclairage extérieur à intégrer. Son indice IP20 ne permet pas de l'exposer directement à la pluie ; le luminaire doit assurer la protection de l'ensemble.
