Description
Présentation du produit

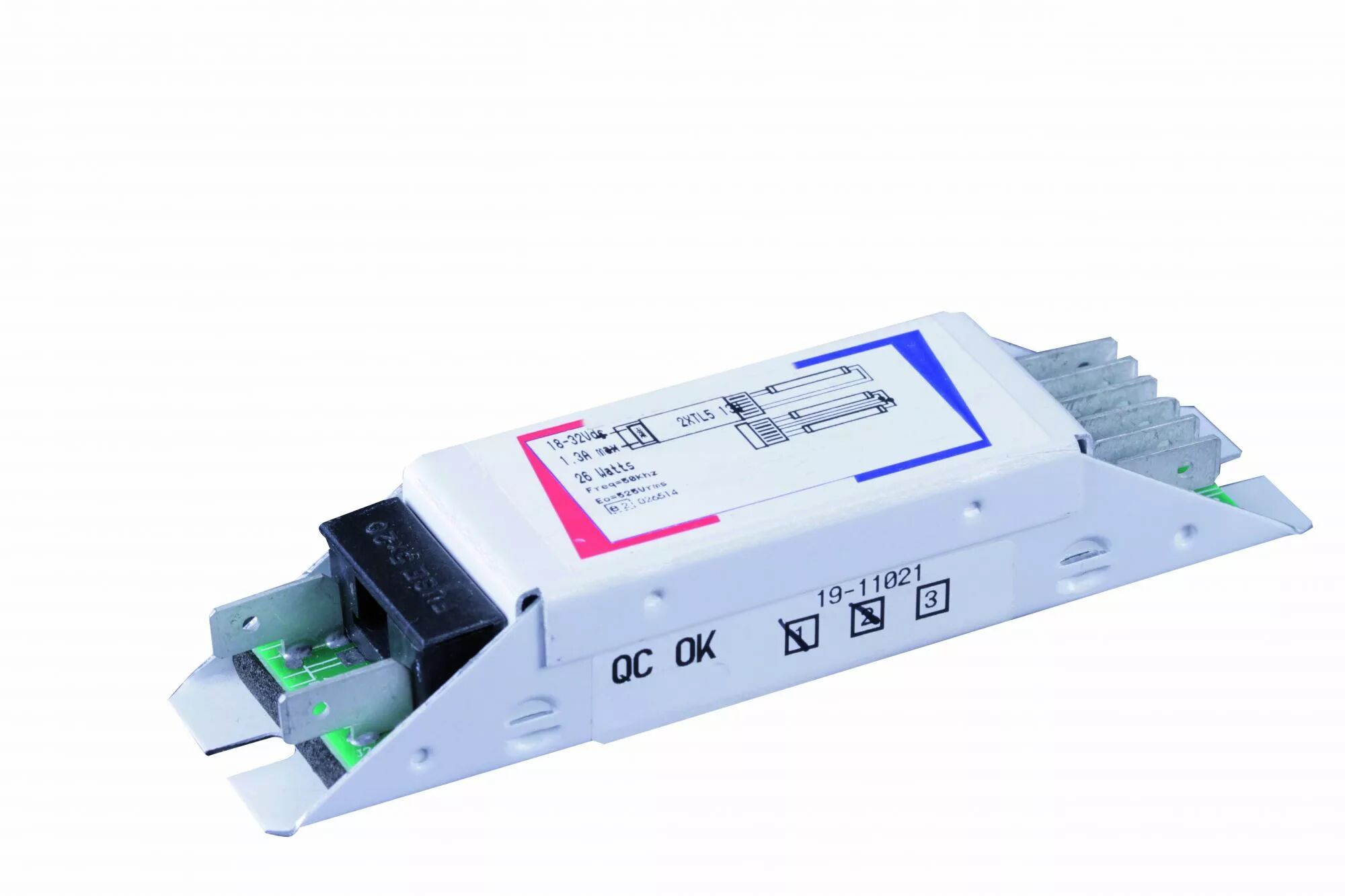

Ce ballast électronique alimente des lampes fluorescentes depuis une source de courant continu. Il peut être intégré à un éclairage de véhicule, de bateau ou à une installation solaire dont l'alimentation respecte sa plage de tension.
Lampes prévues : T5 G5 : 1 x 4 / 6 / 8 W ; TCS E 2G7 : 1 x 5 / 7 W.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127449
- Référence Orbitec complémentaire : BE 1003
- Technologie : Ballast électronique pour lampes fluorescentes
- Variation : Non gradable
- Alimentation : 12 V DC
- Dimensions : 127 x 31,8 x 22,4 mm
- Entraxe de fixation : 114 mm
- Fréquence de fonctionnement : 20 kHz
- Plage de tension continue : 9,0 à 16,0 V
- Température ambiante Ta : -20 à +55 °C
- Connexion : Cosses mâles 6,35 mm
- Protections : Inversion de polarité et court-circuit en sortie
- Lampes compatibles : T5 G5 : 1 x 4 / 6 / 8 W
- Lampes compatibles : TCS E 2G7 : 1 x 5 / 7 W
Utilisation et conseils pratiques
Vérifier la source continue L'entrée est prévue pour 12 V DC. Mesurez la plage de fonctionnement de l'alimentation et respectez la polarité ; ce modèle ne se raccorde pas directement au secteur 230 V.
Choisir la bonne lampe Chaque association ci-dessus lie un type de lampe, un culot, une puissance et un nombre de lampes. Le même culot ne garantit pas qu'une autre puissance soit acceptée. Les lampes à LED nécessitent leur propre validation de compatibilité.
Préparer le remplacement Comparez les dimensions, l'entraxe et le schéma des connexions avec ceux du luminaire. Le câblage doit suivre le schéma du ballast, y compris les longueurs maximales des fils de lampe.
Comprendre « non gradable » Ce ballast assure un éclairage à niveau fixe. Pour faire varier la lumière, il faut un ensemble lampe, ballast et commande conçu pour la gradation.
