Description
Présentation du produit

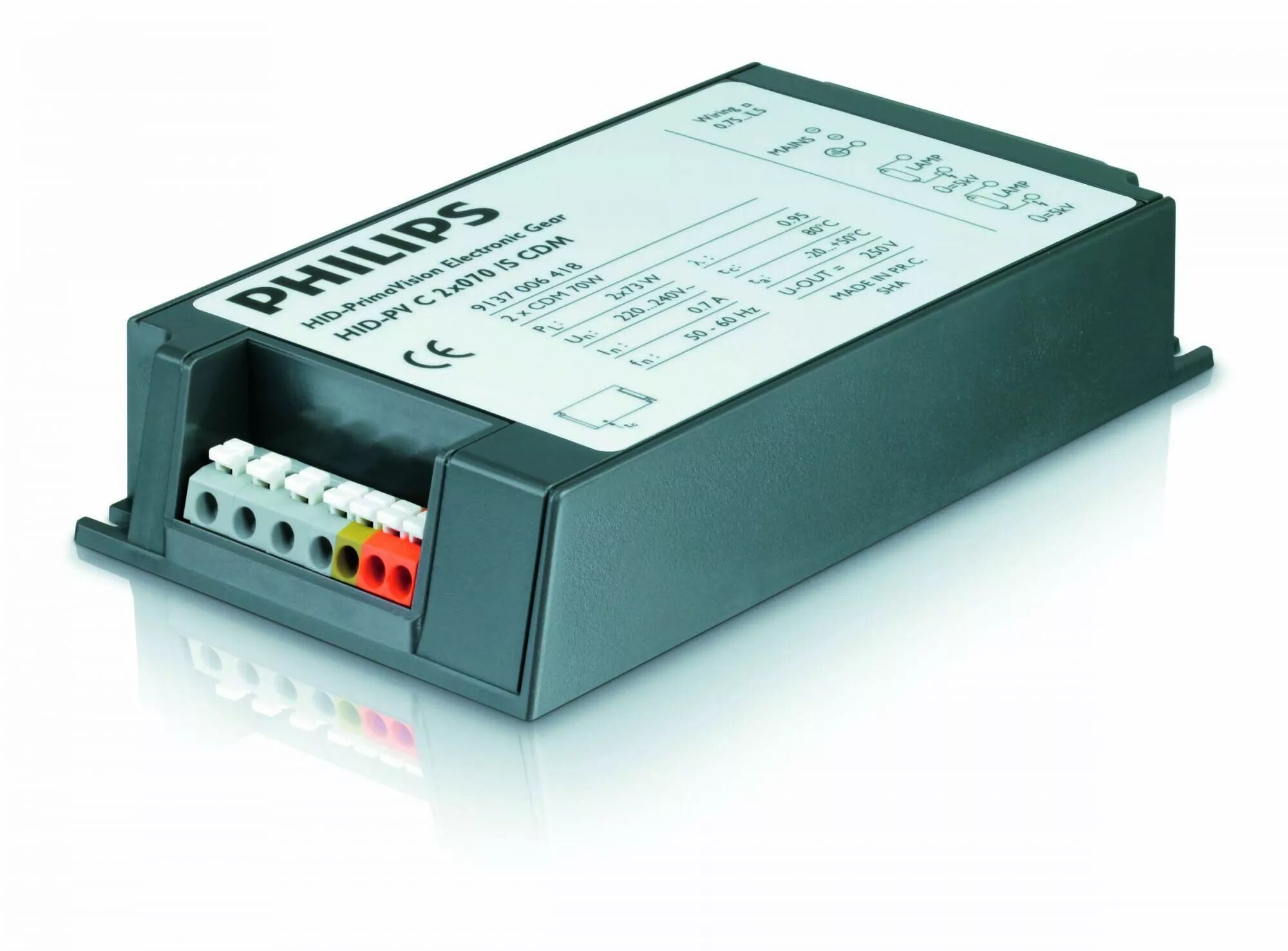

Ce ballast assure l'alimentation de lampes aux iodures métalliques à brûleur céramique selon la puissance indiquée. Il est destiné à l'éclairage intérieur, avec un montage intégré dans le luminaire.
La liaison vers la lampe doit rester dans la limite de 2 m.
Caractéristiques techniques
- Marque : Philips
- Référence Orbitec : 127431
- Référence Orbitec complémentaire : BE 3386
- Type : Ballast électronique non gradable
- Lampes : Iodures métalliques à brûleur céramique
- Nombre et puissance de lampes : 1 x 150 W
- Classe : 1
- Montage : Intégré, non capoté
- Destination : Éclairage intérieur
- Dimensions : 135 x 75 x 32 mm
- Entraxe : 123,5 mm
- Distance maximale de la lampe : 2 m
- Puissance totale du circuit : 160,0 W
- Températures : Ta -25 à +60 °C ; Tc 85 °C
- Alimentation : 206 à 254 V AC, 50/60 Hz
- Fréquence de fonctionnement : Au moins 130 kHz
- Tension d'amorçage : 4,5 kV
- Gamme : HID-PV
- Sécurité : Extinction automatique des lampes défectueuses
- Compatibilité particulière : Philips CDM-TP 150 W
Utilisation et conseils pratiques
Intégrer dans un luminaire Ce modèle non capoté est prévu pour être intégré dans un luminaire. Le montage doit assurer la protection des connexions et respecter la mise à la terre de l'appareillage de classe I.
Choisir la lampe Respectez simultanément la technologie de lampe, sa puissance et le montage prévu. Une puissance identique ou un culot identique ne suffit pas à valider une autre lampe.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
Comprendre Ta et Tc Ta désigne la température ambiante de fonctionnement ; Tc la température au point de contrôle du boîtier. L'installation doit respecter les deux limites, avec la charge prévue.
