Description
Présentation du produit

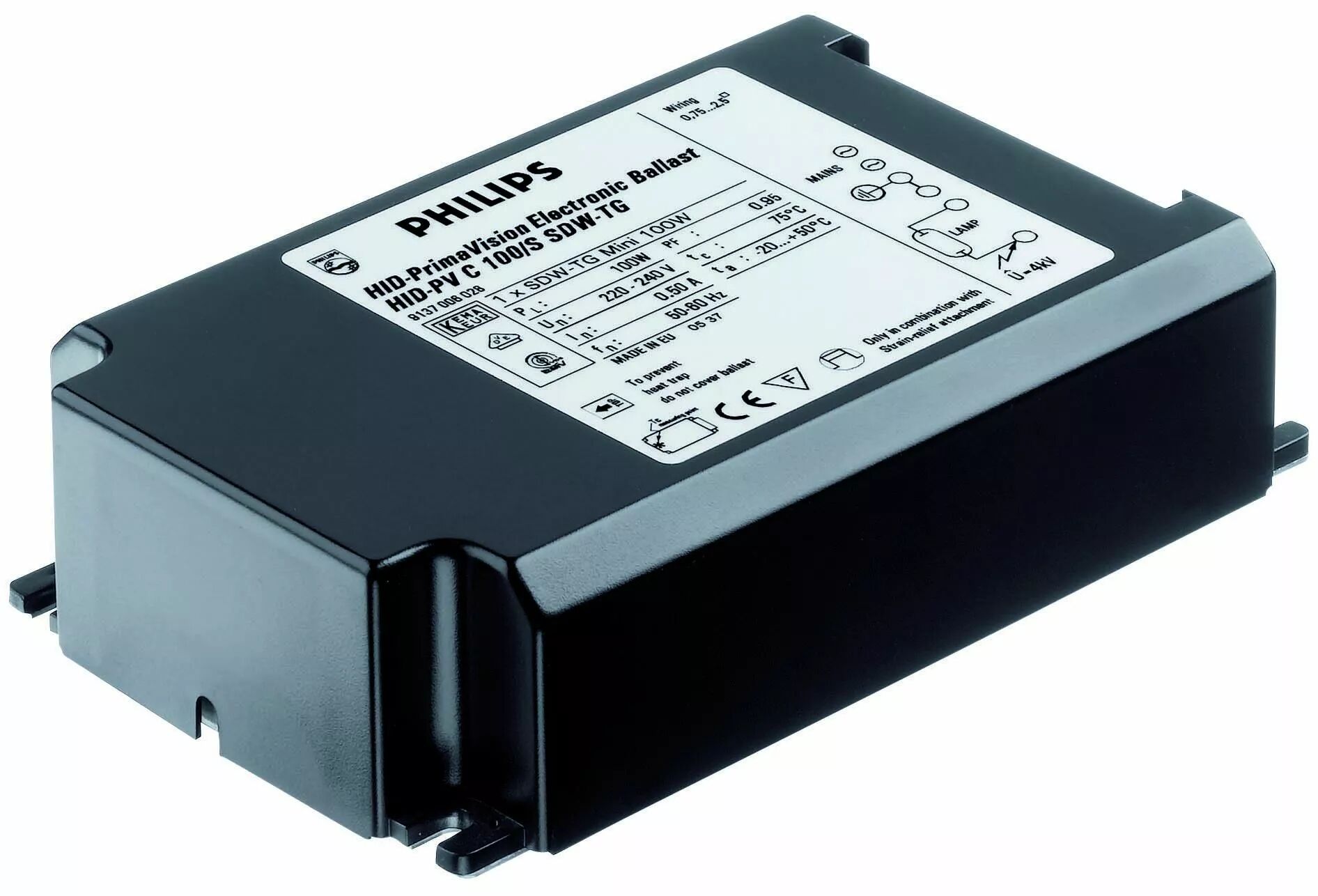

Ce ballast alimente une lampe sodium blanc SDW-TG de 100 W. La puissance constante contribue à la stabilité de la couleur de lumière ; l'alimentation est coupée automatiquement en cas de lampe défectueuse.
Caractéristiques techniques
- Marque : Philips
- Référence Orbitec : 127370
- Référence Orbitec complémentaire : BE 4108
- Type : Électronique non gradable
- Gamme : HID-PV SDW-TG
- Lampe : Philips sodium blanc SDW-TG GX12-1, 100 W
- Alimentation : 206 à 254 V AC, 50/60 Hz
- Fréquence de fonctionnement : Au moins 130 kHz
- Amorçage : 4,0 kV
- Classe : I, non capoté à intégrer
- Dimensions : 150 x 90 x 38 mm
- Entraxe : 134 / 70 mm
- Distance maximale de la lampe : 2 m
- Puissance totale du circuit : 109 W
- Températures : Ta -20 à +60 °C ; Tc 75 °C
Utilisation et conseils pratiques
Distinguer les familles sodium blanc Cette référence correspond à SDW-TG et au culot GX12-1. Elle ne doit pas être confondue avec le système SDW-T à culot PG12-1 et unité de contrôle séparée.
Intégrer dans un luminaire Ce modèle non capoté est prévu pour être intégré dans un luminaire. Le montage doit assurer la protection des connexions et respecter la mise à la terre de l'appareillage de classe I.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
Comprendre Ta et Tc Ta désigne la température ambiante de fonctionnement ; Tc la température au point de contrôle du boîtier. L'installation doit respecter les deux limites, avec la charge prévue.
