Description
Présentation du produit

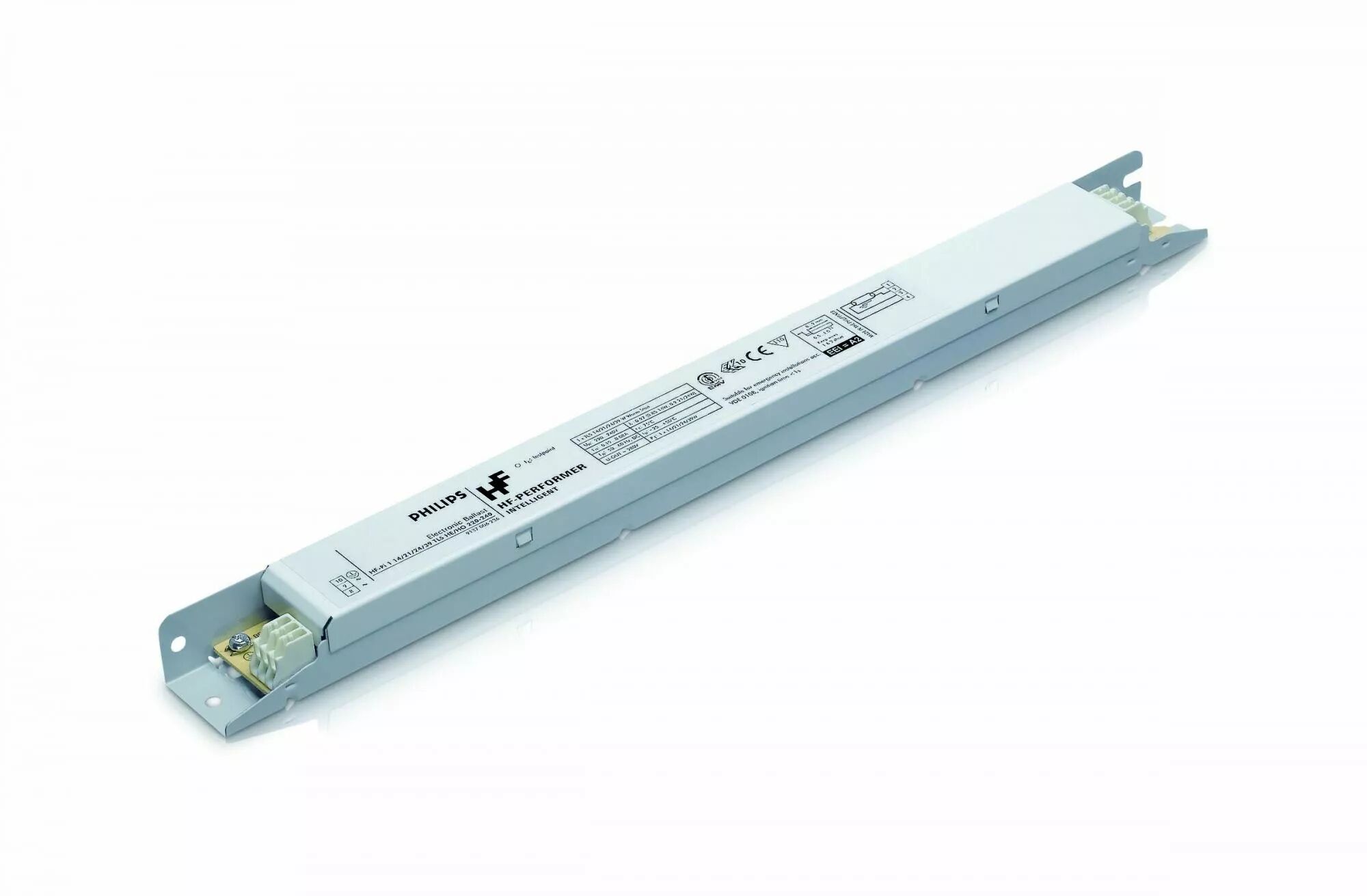

Le boîtier long permet le montage dans un luminaire fluorescent adapté. Le ballast préchauffe la lampe au démarrage et coupe son alimentation en cas de défaut.
Lampes prévues : T5 G5 : 2 x 28 / 35 / 49 / 80 W ; TCL 2G11 : 2 x 80 W.
Caractéristiques techniques
- Marque : Philips
- Référence Orbitec : 127466
- Référence Orbitec complémentaire : BE 1624
- Technologie : Ballast électronique pour lampes fluorescentes
- Variation : Non gradable
- Alimentation : 202 à 254 V AC, 50/60 Hz ; 186 à 275 V DC
- Dimensions : 425 x 30 x 22 mm
- Entraxe de fixation : 415 mm
- Fréquence de fonctionnement : Au moins 42 kHz
- Démarrage à chaud : Au plus 1 s
- Durée de vie moyenne : 50 000 h à Tc maximale
- Températures : Ta -25 à +50 °C ; Tc 75 °C
- Protection des lampes : Coupure automatique en fin de vie ou en cas de lampe défectueuse
- Après changement de lampe : Rallumage automatique
- Connexion : Borniers à clips
- Lampes compatibles : T5 G5 : 2 x 28 / 35 / 49 / 80 W
- Lampes compatibles : TCL 2G11 : 2 x 80 W
- Fonctionnement avec T5 G5 2 x 28 W : puissance du circuit 62,5 W ; courant 0,29 A à 230 V / 50 Hz
- Fonctionnement avec T5 G5 2 x 35 W : puissance du circuit 78,5 W ; courant 0,37 A à 230 V / 50 Hz
- Fonctionnement avec T5 G5 2 x 49 W : puissance du circuit 107,0 W ; courant 0,49 A à 230 V / 50 Hz
- Fonctionnement avec T5 G5 2 x 80 W : puissance du circuit 171,5 W ; courant 0,76 A à 230 V / 50 Hz
Utilisation et conseils pratiques
Choisir la bonne lampe Chaque association ci-dessus lie un type de lampe, un culot, une puissance et un nombre de lampes. Le même culot ne garantit pas qu'une autre puissance soit acceptée. Les lampes à LED nécessitent leur propre validation de compatibilité.
Préparer le remplacement Comparez les dimensions, l'entraxe et le schéma des connexions avec ceux du luminaire. Le câblage doit suivre le schéma du ballast, y compris les longueurs maximales des fils de lampe.
Comprendre Ta et Tc Ta correspond à la température ambiante de fonctionnement ; Tc à la température au point de contrôle du boîtier. Respectez les deux limites pour la combinaison de lampes utilisée.
Comprendre « non gradable » Ce ballast assure un éclairage à niveau fixe. Pour faire varier la lumière, il faut un ensemble lampe, ballast et commande conçu pour la gradation.
