Description
Présentation du produit

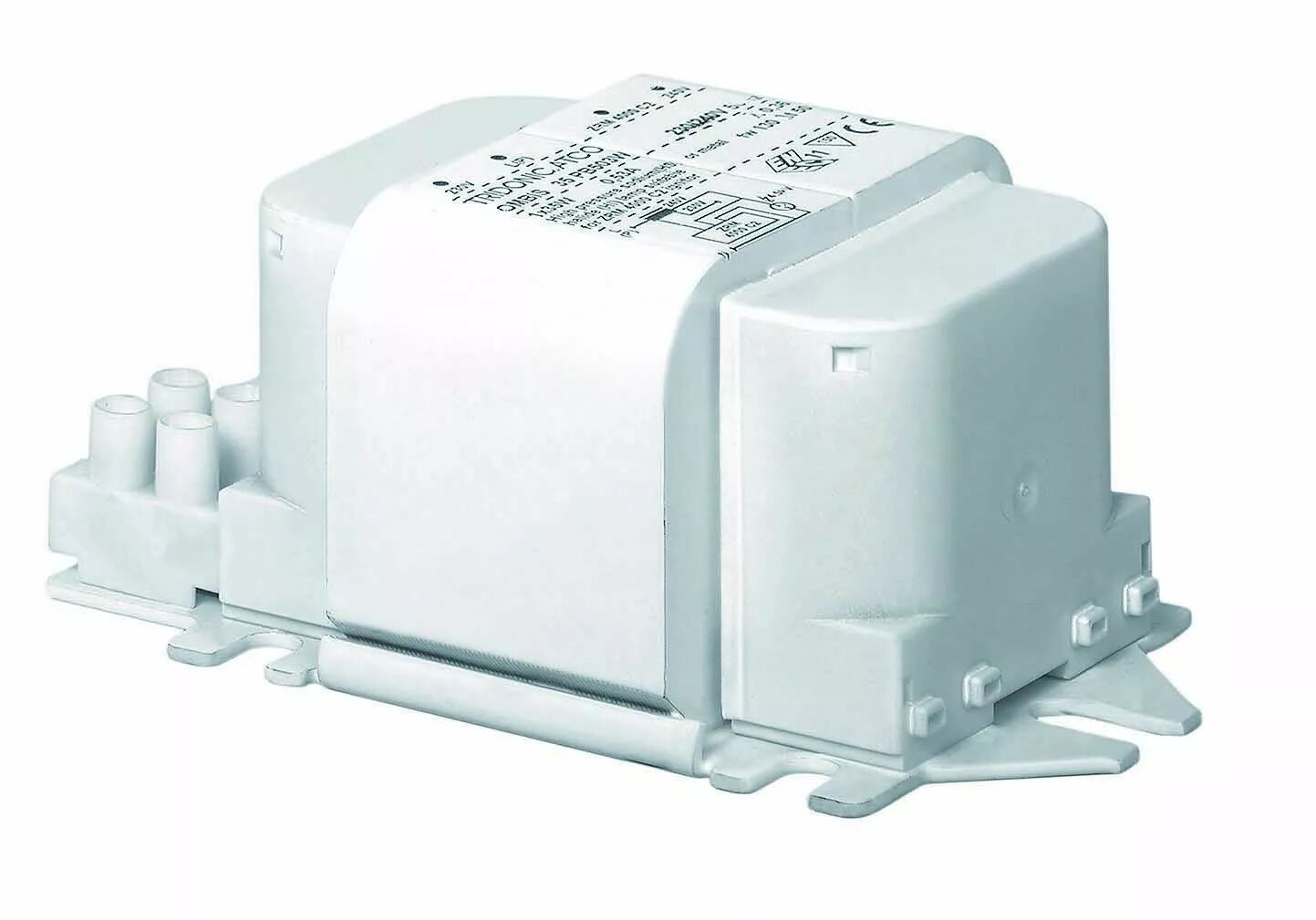

Ce ballast est destiné à l'alimentation d'une lampe à décharge sodium haute pression ou iodures métalliques de 70 W dans un appareillage adapté. Il doit être associé aux composants d'amorçage et de compensation prévus pour la lampe.
L'encombrement de 113 x 65 x 47 mm et l'entraxe de fixation doivent correspondre à l'espace disponible.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127296
- Référence Orbitec complémentaire : BF 3039
- Technologie : Ballast ferromagnétique
- Lampes compatibles : Sodium haute pression ou iodures métalliques
- Puissance de lampe : 70 W
- Dimensions : 113 x 65 x 47 mm
- Entraxe : 90-99 / 65,5 mm
- Température maximale de l'enroulement : 130 °C
- Condensateur de compensation : 12 µF, 250 V, tolérance ±10 %
- Consommation propre du ballast : 12,1 W
- Courant du secteur : 0,43 A
- Alimentation : 230 à 240 V AC, 50 Hz
- Protection thermique : Sécurité réversible, déclenchement à 155 °C
- Connexion : Bornier à enfichage, 0,5 à 2,5 mm²
- Prise de puissance : Sans prise de puissance
Utilisation et conseils pratiques
Vérifier le type de ballast Cette version ne possède pas de prise de puissance. Une commande de réduction prévue pour un ballast à prise de puissance ne se raccorde pas indifféremment sur ce modèle.
Choisir la lampe Respectez simultanément la technologie de lampe, sa puissance et le montage prévu. Une puissance identique ou un culot identique ne suffit pas à valider une autre lampe.
Distinguer ballast et ensemble complet Cette référence correspond au ballast. L'amorceur éventuel et le condensateur se choisissent selon la lampe et le schéma du luminaire ; ils ne sont pas présentés comme fournis avec le ballast.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
Comprendre la consommation propre La puissance de lampe et les pertes du ballast sont deux données différentes. La consommation propre désigne l'énergie absorbée par le ballast en plus de celle utilisée par la lampe.
