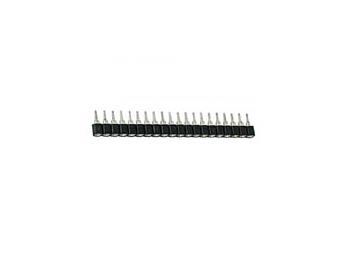

Barrette femelle, 20 contacts, 2,54mm (PHT20)

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Noir
• Profondeur du produit : 51 mm
• Hauteur du produit : 7.43 mm
• Largeur du produit : 2.54 mm
• Poids Produit : 1.2 g
• Matériau : Thermoplastique à renfort de verre (PPS)
• Finition : Étamé
• Finition du contact intérieur : Doré
• Matériau du contact : Cuivre

Propriétés électriques

• Courant nominal maximum : 1 A
• Tension efficace minimale : 1000 V
• Résistance d'isolement minimale : 1000 MΩ
• Tension nominale VAC : 250 V AC

Caractéristiques techniques et performances

• Résistance de contact maximale : 15 mΩ
• Pitch : 2.54 mm
• Température de fonctionnement maximale : 105 °C
• Température minimale de fonctionnement : -55 °C
• Type de contact : Tulipe
• Nombre de contacts : 20
• Taux d'inflammabilité : UL 94 V-0
• Type de broche : Tourné
• Bande unique : Oui

Installation et montage

• Type de prise IC : SIP
• Type de montage : Through hole

Documentation

• Infosheet
