Description
Bloc de connexion sur rail DIN pour installations Velbus , Ce kit comprend : * PTFIX 6X1,5 RD - Connecteur rouge - 3002765 * PTFIX 6X1,5 BK - Connecteur noir - 3002781 * PTFIX 6X1,5 WH - Connecteur blanc - 3002778 * PTFIX 6X1,5 YE - Connecteur jaune - 3002768 * PTFIX 1.5-NS35 - Adaptateur de montage sur profilé - 1049497 Chaque couleur de connecteur contient 6 bornes de connexion.
Description
Bloc de connexion sur rail DIN pour installations Velbus.

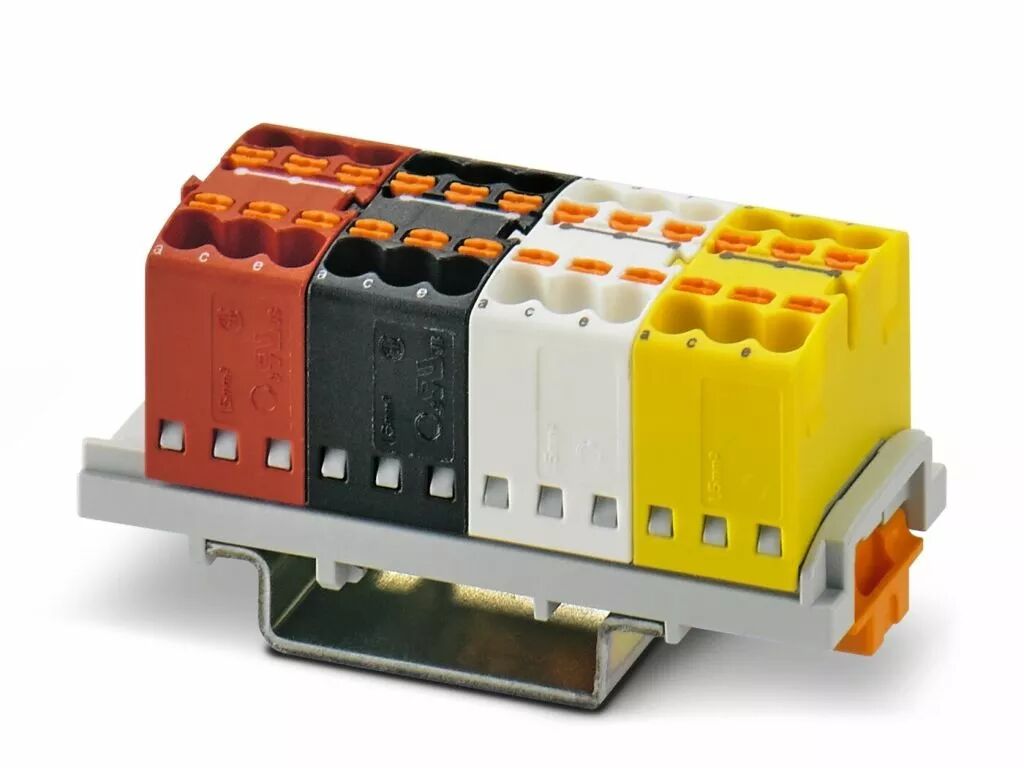

Ensemble composé de :
* PTFIX 6X1,5 RD - Connecteur rouge - 3002765
* PTFIX 6X1,5 BK - Connecteur noir - 3002781
* PTFIX 6X1,5 WH - Connecteur blanc - 3002778
* PTFIX 6X1,5 YE - Connecteur jaune - 3002768
* PTFIX 1,5-NS35 - Adaptateur rail DIN - 1049497
Chaque couleur de connexion contient 6 connexions.

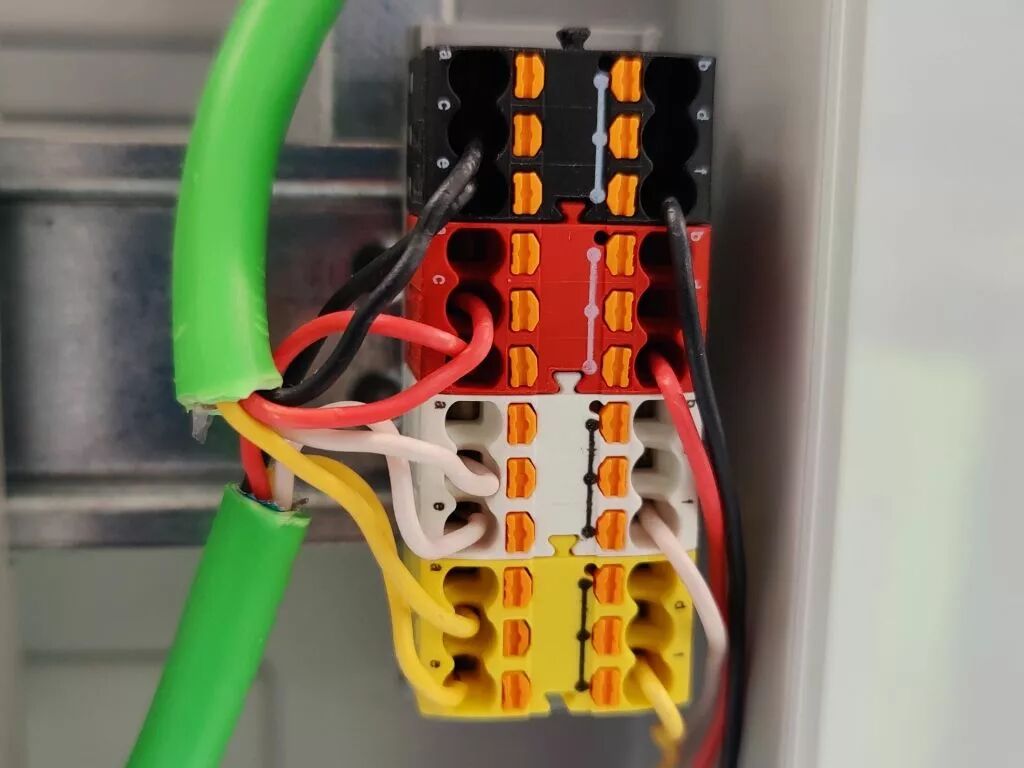

Bus CAN faible
- Rouge (+) : Alimentation 15 V (± 3 V)
- Noir (-): alimentation GND
- Jaune (H) : CANbus élevé
- Blanc (L) : CANbus faible
Caractéristiques
catégorie de surtension
- catégorie de surtension : III
- Degree of pollution : 3
Electrical properties
- Rated surge voltage : 6 kV
- Maximum power dissipation for nominal condition : 0.56 W
Connection data
- Nominal cross section : 1.5 mm²
- Rated cross section AWG : 14
- Stripping length : 8 mm ... 10 mm
- Internal cylindrical gage : A1 / B1
- Connection in acc. with standard : IEC 60947-7-1
- Conductor cross section rigid : 0.14 mm² ... 2.5 mm²
- Cross section AWG : 26 ... 14 (converted acc. to IEC)
- Conductor cross section flexible : 0.14 mm² ... 1.5 mm²
- Conductor cross section, flexible [AWG] : 24 ... 14 (converted acc. to IEC)
- Conductor cross-section flexible (ferrule without plastic sleeve) : 0.14 mm² ... 1.5 mm²
- Flexible conductor cross section (ferrule with plastic sleeve) : 0.14 mm² ... 1.5 mm²
- Nominal current : 17.5 A
- Maximum load current : 22 A
- Maximum total current : 26 A
- Nominal voltage : 500 V
- Conductor cross section rigid : 0.34 mm² ... 2.5 mm²
- Conductor cross-section flexible (ferrule without plastic sleeve) : 0.34 mm² ... 1.5 mm²
- Flexible conductor cross section (ferrule with plastic sleeve) : 0.34 mm² ... 1.5 mm²
Dimensions
- Width : 21.6 mm
- Height : 58.1 mm
- Depth : 24.4 mm
- Depth on NS 15 : 29.9 mm
- Depth on NS 35/7,5 : 31.9 mm
- Depth on NS 35/15 : 39.4 mm
Material specifications
- Flammability rating according to UL 94 : V0
- Insulating material group : I
- Insulating material : PA
Environmental and real-life conditions
- Ambient temperature (operation) : -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.)
- Ambient temperature (storage/transport) : -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
- Ambient temperature (assembly) : -5 °C ... 70 °C
- Ambient temperature (actuation) : -5 °C ... 70 °C
- Permissible humidity (storage/transport) : 30 % ... 70 %
Standards and regulations
- Connection in acc. with standard : IEC 60947-7-1
filetage
- Mounting types : NS 15, NS 35/7,5, NS 35/15
