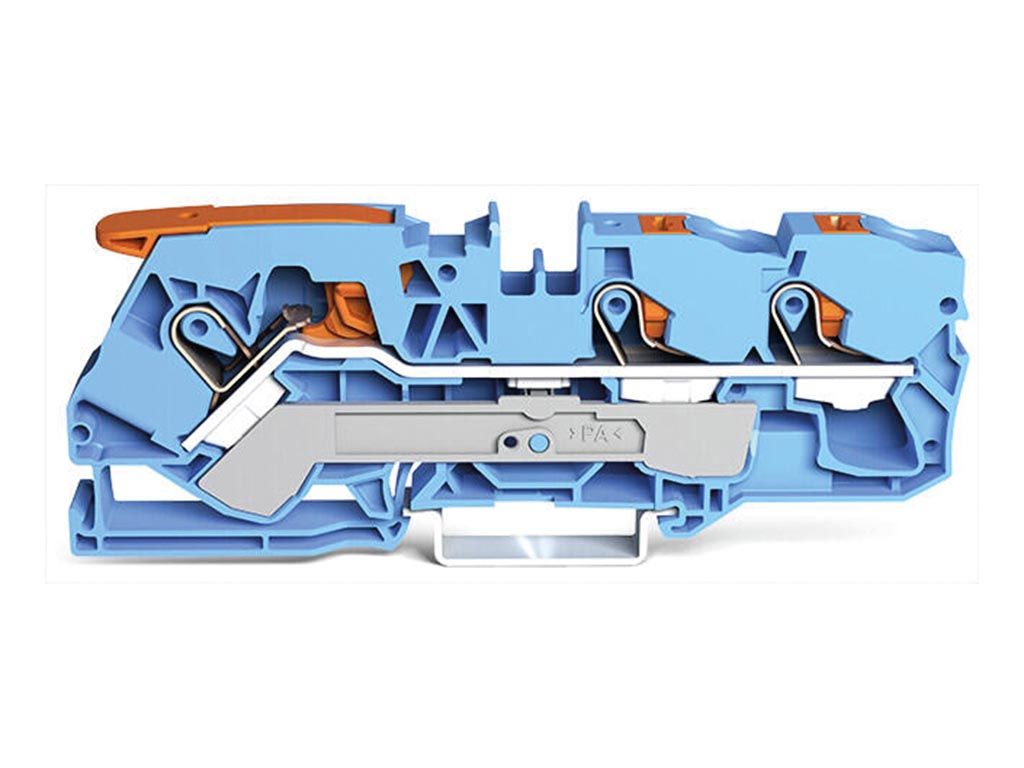

Borne de passage à 3 conducteurs avec levier et bouton-poussoir 10 mm², bleu (WG21105304)

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Bleu
• Couleurs supplémentaires : Orange

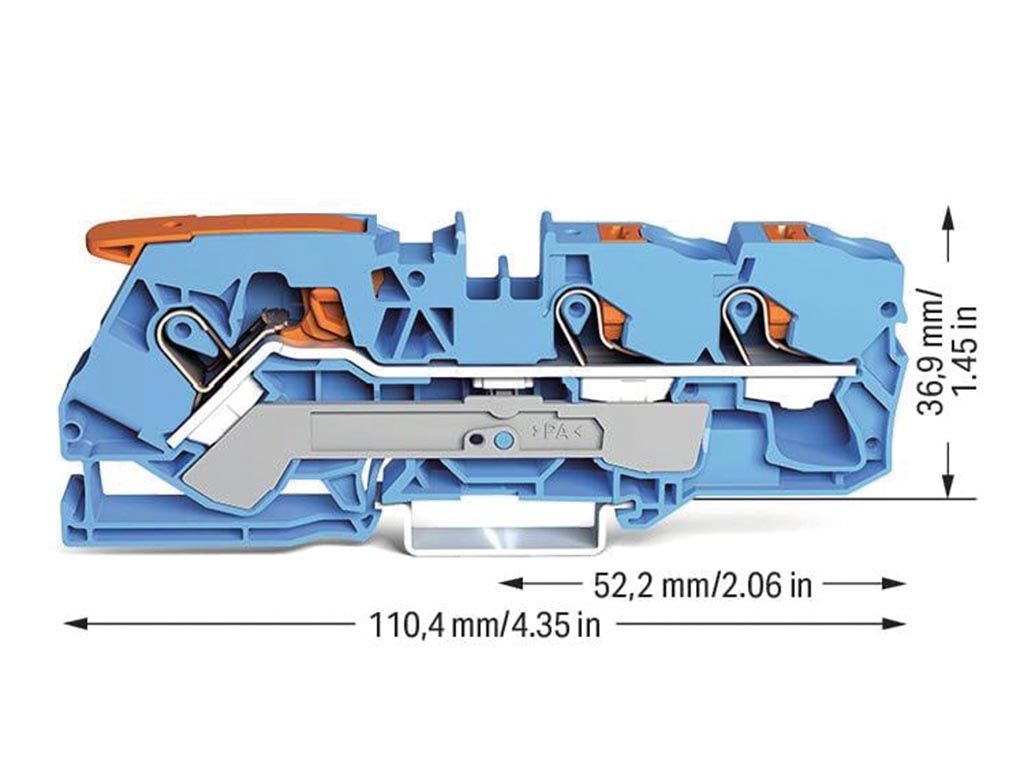

• Profondeur du produit : 36.9 mm
• Hauteur du produit : 110.4 mm
• Largeur du produit : 10 mm
• Poids Produit : 32.2 g
• Matériau : PA (polyamide)

Propriétés électriques

• Dissipation de puissance par pôle (potentiel) : 1.819 W
• Courant alloué IN pour afficher la perte de puissance : 57 A
• Valeur de résistance pour l'indication de la perte de puissance en fonction du courant : 0.001 Ω

Caractéristiques techniques et performances

• Positions des fixations : 3
• Données de dimensionnement conformément à : IEC/EN 60947-7-1,UL 1059
• Température maximale de fonctionnement : 85 °C
• Température minimale de travail : -35 °C
• Nombre logements de pontage : 2
• Nombre de niveaux : 1
• Catégorie de surtension : 3
• Degré de pollution : 3
• Specifications : <ul>
  <li>Les données de dimensionnement sont conformes à la norme IEC/EN<br><ul>
  <li>Tension autorisée : 800 V</li>
  <li>Tension de choc autorisée : 8 kV</li>
  <li>Courant autorisé : 57 A</li>
  <li>Courant à la section du conducteur (max) mm² : 74 A</li>
  </ul>
  </li>
  <li>Données de dimensionnement selon UL
  <ul>
  <li>Groupe d'utilisation : B&C</li>
  <li>Tension nominale : 600V</li>
  <li>Courant nominal : 65A</li>
  </ul>
  </li>
  </ul>
• Caractéristiques supplémentaires : <ul>
  <li>Connexion 1<br>
  <ul> <li>La technologie de connexion
  </li><li>Technologie de connexion Push-in CAGE CLAMP</li>
  <li>Mode de fonctionnement Levier</li>
  <li>Matériaux du conducteur connectable Cuivre</li>
  <li>Section nominale 10 mm²</li>
  <li>Conducteur solide 0,5 ... 16 mm² / 20 ... 6 AWG</li>
  <li>Conducteur solide ; directement enfichable 4 ... 16 mm² / 14 ... 6 AWG</li>
  <li>Conducteur à fil fin 0,5 ... 16 mm² / 20 ... 6 AWG</li>
  <li>Conducteur à fil fin ; avec embout à collerette en plastique 0,5 ... 10 mm² / 20 ... 8 AWG</li>
  <li>Conducteur à fil fin ; avec embout, directement enfichable 4 ... 10 mm² / 12 ... 8 AWG</li>
  </ul></li></ul>
• Specifications extra extra : <ul>
  <li>Désignation (section du conducteur) En fonction des caractéristiques du conducteur, un conducteur avec une section plus petite peut également être inséré via une terminaison push-in. Les calibres AWG ont été convertis selon la norme CEI.</li>
  <li>Longueur de bande 17 ... 19 mm / 0,67 ... 0.75 inch</li>
  <li>Sens de câblage Câblage frontal</li>
  <li>Connexion 2<br>
  <ul>
  <li>Mode de commande 2 : bouton-poussoir</li>
  </ul>
  </li>
  </ul>
• Nombre total de potentiels : 1

Installation et montage

• Type de montage : Rail DIN
