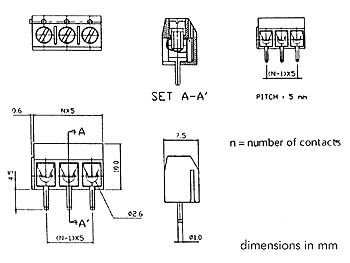

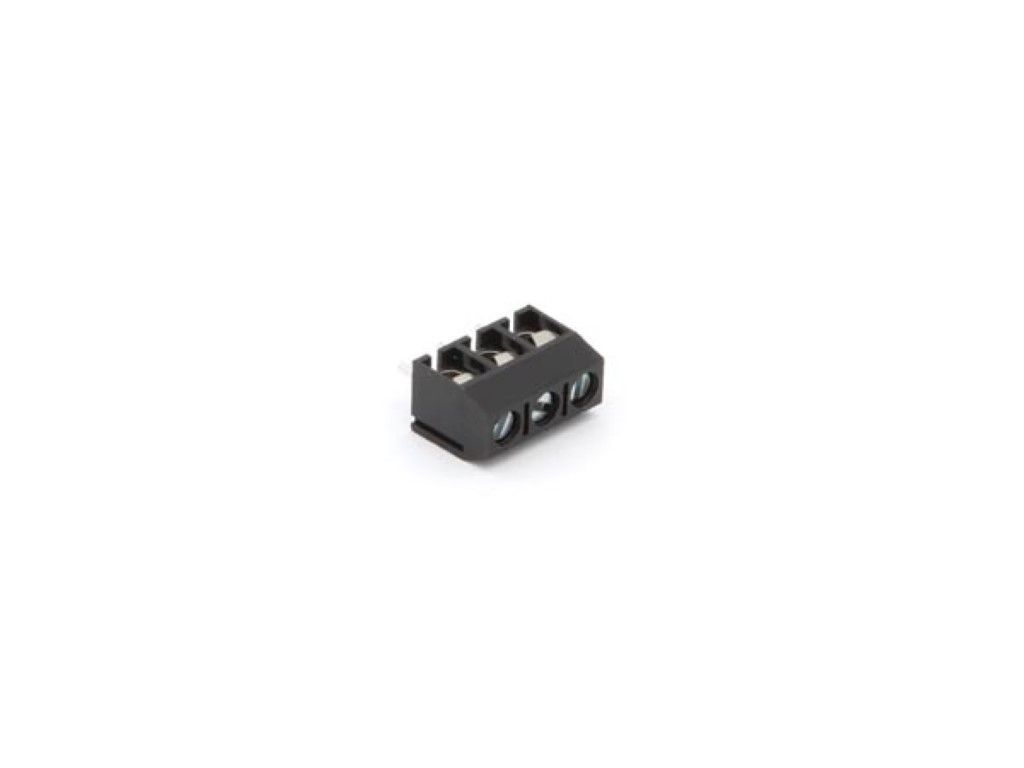

Bornier a vis bas profil, 3 poles, au pas de 5mm (SCREW03BL)

Caractéristiques

Caractéristiques physiques

• Forme des connecteurs : Droit
• Taille du fil : 2,5 mm²
• Taille maximale du fil AWG : 26 AWG
• Taille minimale des fils AWG : 14 AWG
• Couleur primaire : Noir
• Profondeur du produit : 7.5 mm
• Hauteur du produit : 10 mm
• Largeur du produit : 15 mm
• Poids Produit : 2.7 g
• Matériau : Polyester à renfort de verre
• Matériau supplémentaire : Polyamide 66
• Tension nominale de rigidité diélectrique VAC : 2000 V
• Matériau du contact : Laiton
• Forme : Carré
• Matériau des picots de soudure : Étamé

Propriétés électriques

• Type de connexion : Connexion à vis
• Résistance d'isolation à 1000 VDC : 5000 MΩ
• Courant maximum par voie : 16 A
• Tension nominale VAC par voie : 300 V

Caractéristiques techniques et performances

• Pitch : 5 mm
• Température de la panne de soudure : 260 °C
• Protection du fil : Oui
• Température de fonctionnement maximale : 120 °C
• Température minimale de fonctionnement : -33 °C
• Empilable : Oui
• Nombre de contacts : 3
• Taux d'inflammabilité : UL 94 V-0
• Diamètre du fil : 1 mm

Installation et montage

• Diamètre du trou de montage (mm) : 1.5 mm
• Type de montage : Circuit imprimé,Through hole
