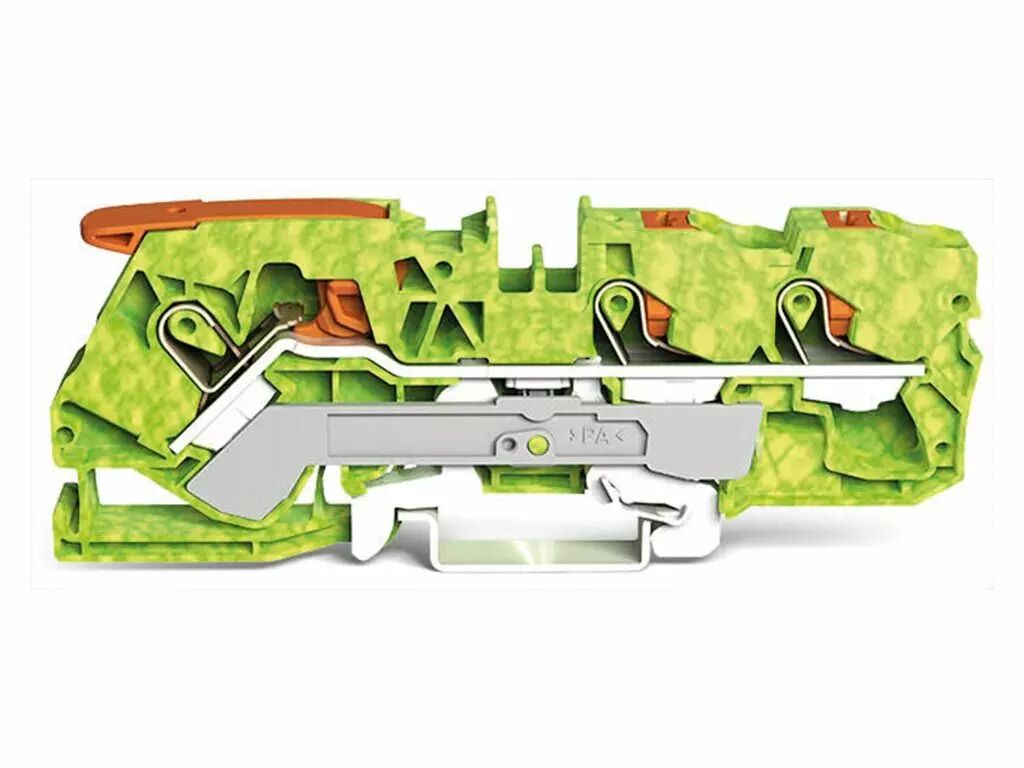

Bornier de terre à 3 conducteurs avec levier et bouton-poussoir, vert-jaune (WG21105307)

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Vert
• Couleurs supplémentaires : Jaune

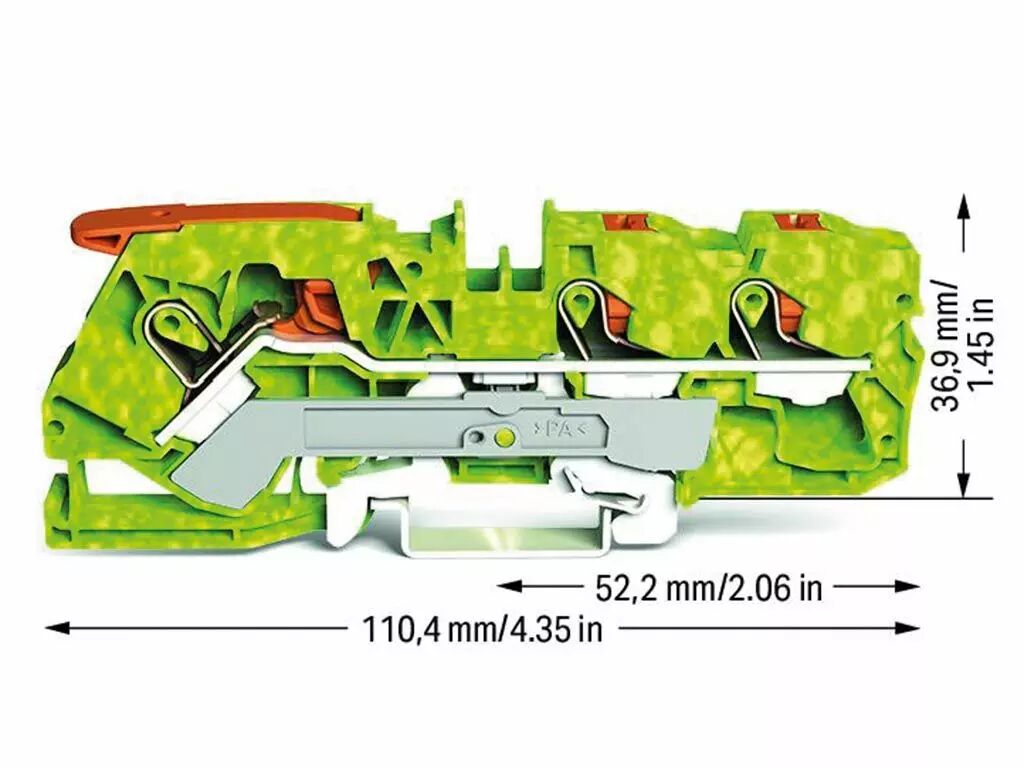

• Profondeur du produit : 36.9 mm
• Hauteur du produit : 110.4 mm
• Largeur du produit : 10 mm
• Poids Produit : 44.1 g
• Matériau : PA (polyamide)

Caractéristiques techniques et performances

• Positions des fixations : 3
• Données de dimensionnement conformément à : IEC/EN 60947-7-2
• Température maximale de fonctionnement : 85 °C
• Température minimale de travail : -35 °C
• Nombre logements de pontage : 2
• Nombre de niveaux : 1
• Catégorie de surtension : 3
• Degré de pollution : 3
• Specifications : <ul>
  <li>Connexion 1<br />
  <ul>
  <li>Technologie de connexion</li>
  <li>Technologie de connexion Push-in CAGE CLAMP</li>
  <li>Mode de fonctionnement Levier</li>
  <li>Matériaux du conducteur connectable Cuivre</li>
  <li>Section nominale 10 mm²</li>
  <li>Conducteur solide 0,5 ... 16 mm² / 20 ... 6 AWG</li>
  <li>Conducteur solide ; directement enfichable 4 ... 16 mm² / 14 ... 6 AWG</li>
  <li>Conducteur à fil fin 0,5 ... 16 mm² / 20 ... 6 AWG</li>
  <li>Conducteur à fil fin ; avec embout à collerette en plastique 0,5 ... 10 mm² / 20 ... 8 AWG</li>
  <li>Conducteur à fil fin ; avec embout, directement enfichable 4 ... 10 mm² / 12 ... 8 AWG</li>
  </ul>
  </li>
  </ul>
• Caractéristiques supplémentaires : <ul>
  <li>Désignation (section du conducteur) En fonction de la caractéristique du conducteur, un conducteur avec une section plus petite peut également être inséré via une terminaison push-in. Les calibres AWG ont été convertis selon la norme CEI.
  <ul>
  <li>Longueur de bande 17 ... 19 mm / 0.67 ... 0.75 inch</li>
  <li>Sens de câblage Câblage frontal</li>
  </ul>
  </li>
  <li>Mode de commande 2 : bouton-poussoir</li>
  </ul>
• Nombre total de potentiels : 1

Installation et montage

• Type de montage : Rail DIN
