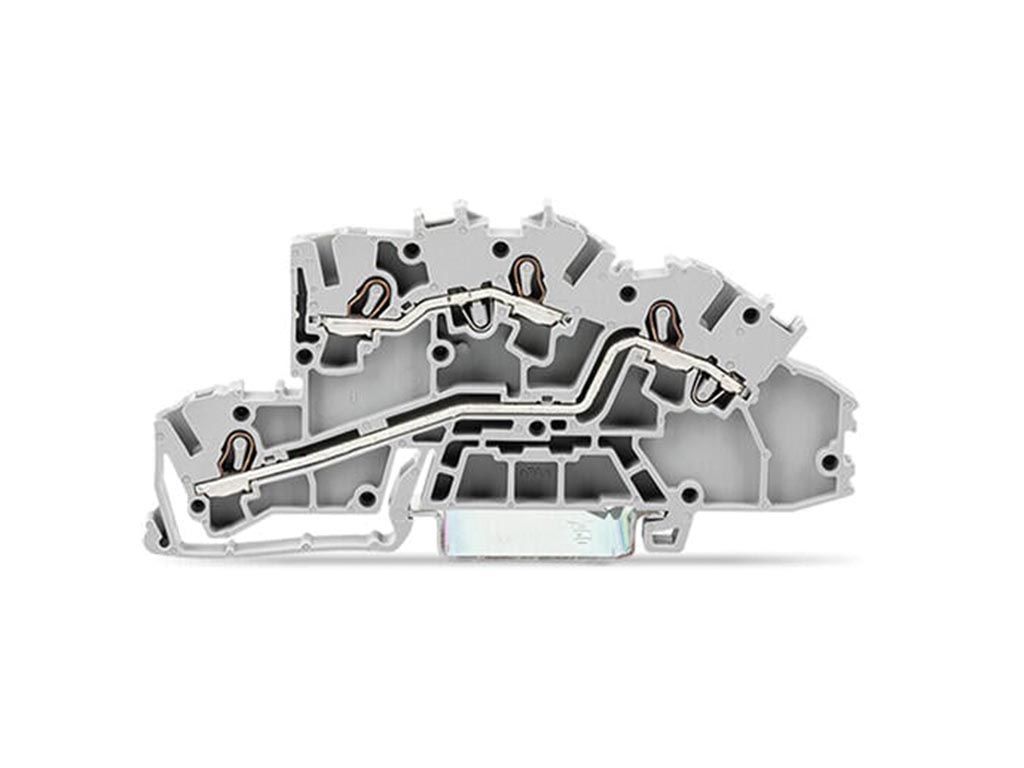

Bornier d'installation à plusieurs niveaux, avec fentes de manipulation, 2.5 mm², L/L, Push-in CAGE CLAMP®, 2,50 mm², gris (WG20

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Gris
• Profondeur du produit : 42.3 mm
• Hauteur du produit : 96 mm
• Largeur du produit : 5.2 mm
• Poids Produit : 13.6 g
• Matériau : PA (polyamide)

Propriétés électriques

• Dissipation de puissance par pôle (potentiel) : 0.766 W
• Courant alloué IN pour afficher la perte de puissance : 24 A
• Valeur de résistance pour l'indication de la perte de puissance en fonction du courant : 0.001 Ω

Caractéristiques techniques et performances

• Positions des fixations : 4
• Données de dimensionnement conformément à : IEC/EN 60947-7-1
• Température maximale de fonctionnement : 85 °C
• Température minimale de travail : -35 °C
• Nombre de niveaux : 3
• Catégorie de surtension : 3
• Degré de pollution : 3
• Specifications : <ul>
  <li>Dimensions selon IEC/EN<ul><li>Tension nominale :  400 V</li>
  <li>Tension de choc nominale : 6 kV</li>
  <li>Courant nominal : 24 A</li>
  <li>Courant avec section de conducteur (max.) mm² : 32 A</li></ul></li>
  </ul>
• Caractéristiques supplémentaires : <ul>
  <li>Connexion 1<br>
  <ul> <li>La technologie de connexion
  </li><li>Technologie de connexion Push-in CAGE CLAMP</li>
  <li>Mode de fonctionnement Levier</li>
  <li>Matériaux du conducteur connectable Cuivre</li>
  <li>Section nominale  ; 2,5 mm²</li>
  <li>Conducteur solide 0,25 ... 4 mm² / 22 ... 12 AWG</li>
  <li>Conducteur solide ; directement enfichable  ; 0,75 ... 4 mm² / 18 ... 12 AWG</li>
  <li>Conducteur à fils fins 0,25 ... 4 mm² / 22 ... 12  ; AWG</li>
  <li>Conducteur à fil fin ; avec embout à collerette en plastique 0.25 ... 2.5 mm² / 22 ... 14 AWG</li>
  <li>Conducteur à fil fin ; avec embout, directement enfichable 1 ... 2.5mm² / 18... 14 AWG</li>
  </ul>
  </li></ul>
• Specifications extra extra : <ul>
  <li>Désignation (section du conducteur) En fonction des caractéristiques du conducteur, un conducteur de plus petite section peut également être inséré directement.</li>
  <li>Longueur de bande 10 ... 12 mm / 0.39 ... 0.47 inch</li>
  <li>Sens de câblage Câblage frontal</li>
  </ul>
• Nombre total de potentiels : 2

Installation et montage

• Type de montage : Rail DIN
