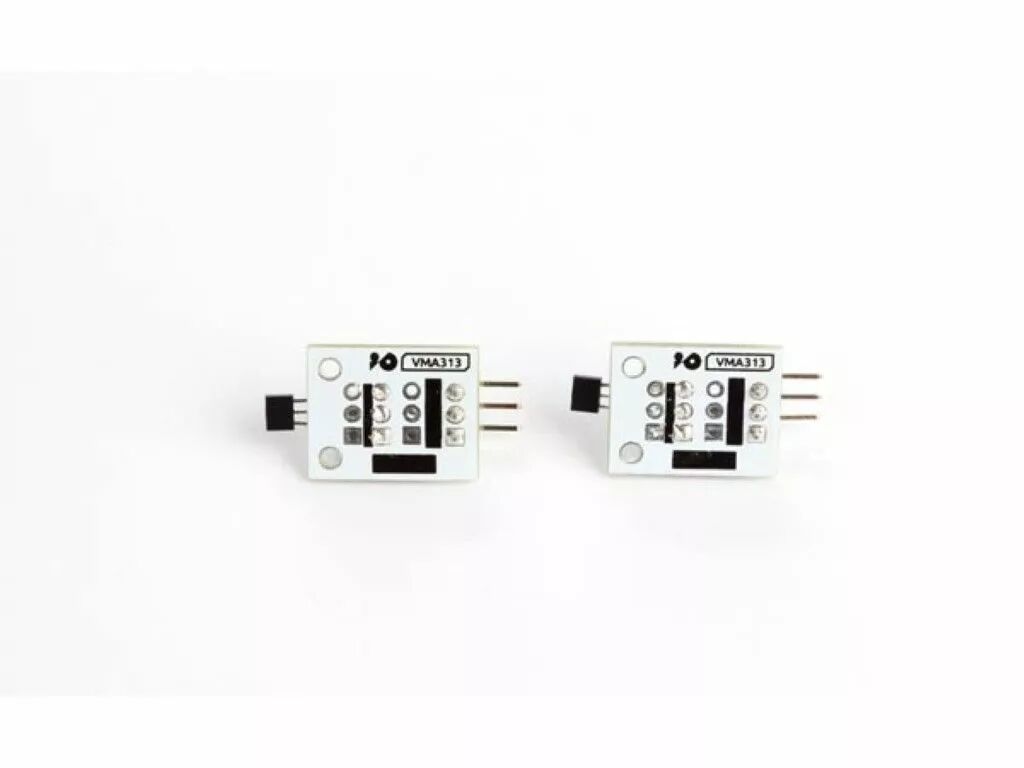

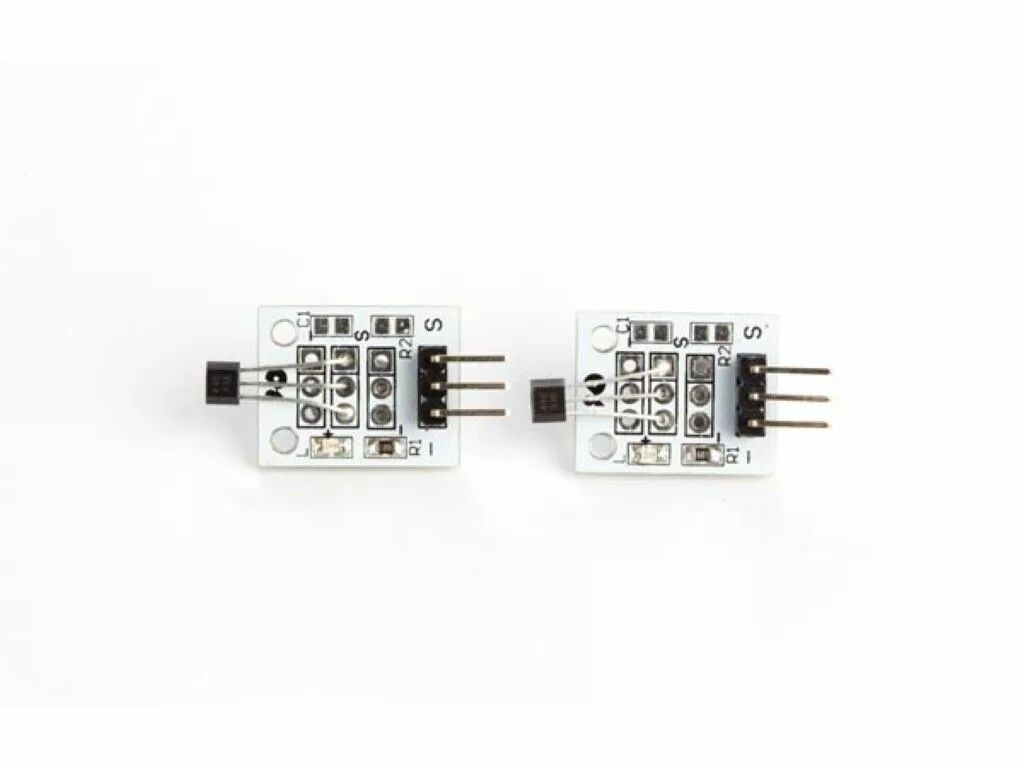

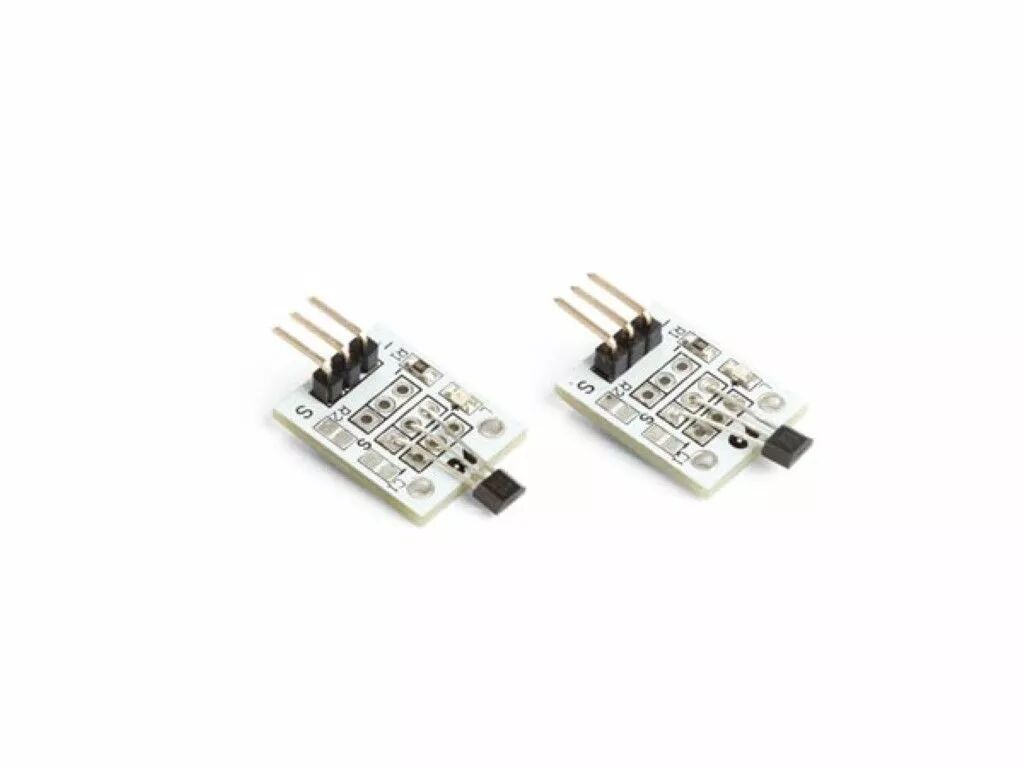

Capteur à effet hall (holzer) (2 pcs) (WPSE313)

Le module comprend un générateur de tension Hall pour la détection magnétique, un amplificateur qui amplifie la tension de Hall, une bascule de Schmitt qui sert à fournir une hystérésis de commutation pour le rejet du bruit, et une sortie à collecteur ouv

Description

Le dispositif comprend un générateur de tension Hall sur puce pour la détection magnétique, un amplificateur qui amplifie la tension Hall, un déclencheur Schmitt pour fournir une hystérésis de commutation pour le rejet du bruit et une sortie à collecteur ouvert.

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Blanc
• Profondeur du produit : 3.5 cm
• Hauteur du produit : 15.5 cm
• Largeur du produit : 7.5 cm
• Poids Produit : 22 g

Caractéristiques techniques et performances

• Niveau de compétence en codage : non
• Niveau de compétence en électronique : non
• Niveau de compétence en mécanique : non
• Niveau de compétence en soudure : non
• Spécifications kits & modules : <ul>
  <li>générateur de tension Hall sur puce pour la détection magnétique</li>
  <li>amplificateur embarqué</li>
  <li>Gâchette de Schmitt embarquée</li>
  <li>sortie collecteur ouvert</li>
  </ul>
  <ul>
  <li>tension : 5 VCC</li>
  <li>Connexion : 3 broches, + (broche centrale), masse et S (sortie de données)</li>
  <li>sortie (S) : déclencheur de Schmitt, actif bas</li>
  <li>activation : 30 Gauss</li>
  <li>désactivation : 10 Gauss</li>
  <li>Indicateur LED : allumé lorsqu'il est activé</li>
  </ul>

Installation et montage

• Langues du manuel d'instructions : anglais

Conformité & Certification

• GPSR responsable - Nom du contact : Velleman Group
• GPSR responsable - Adresse : Legen Heirweg 33, 9890, GAVERE, Belgium
• GPSR Responsable - Site web : http://www.vellemangroup.eu
• Responsable GPSR - Email : customercare@velleman.eu
• GPSR responsable - Numéro de téléphone : 09/384.36.11

Documentation

• User manual
• CE/UKCA/REACH document
