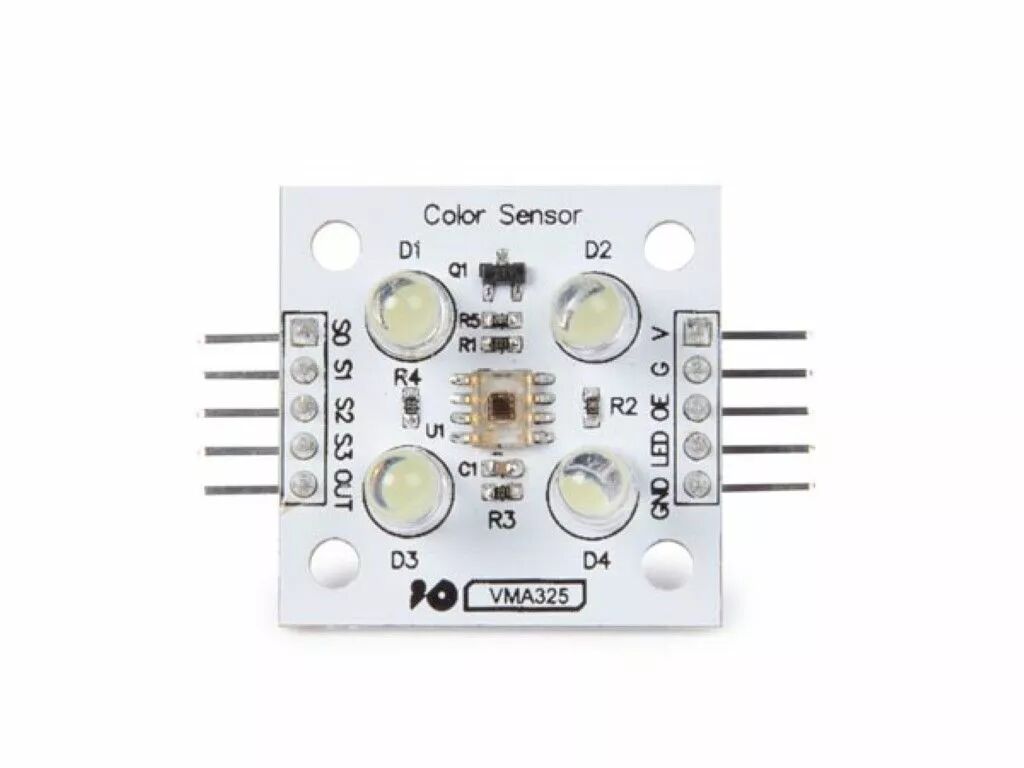

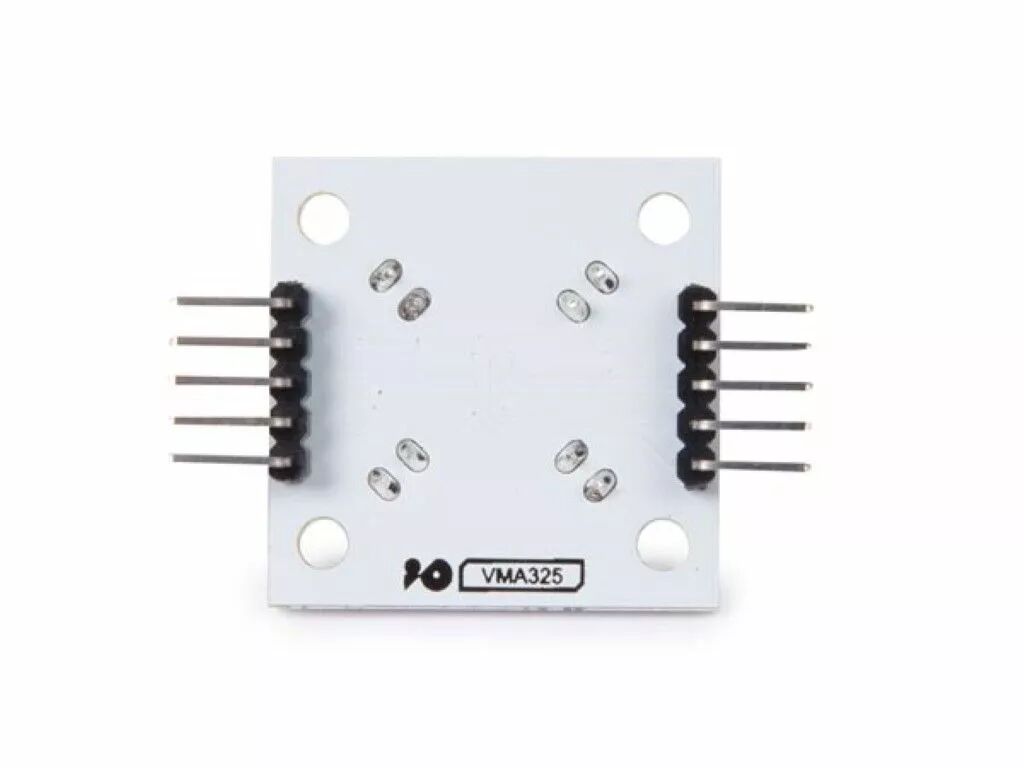

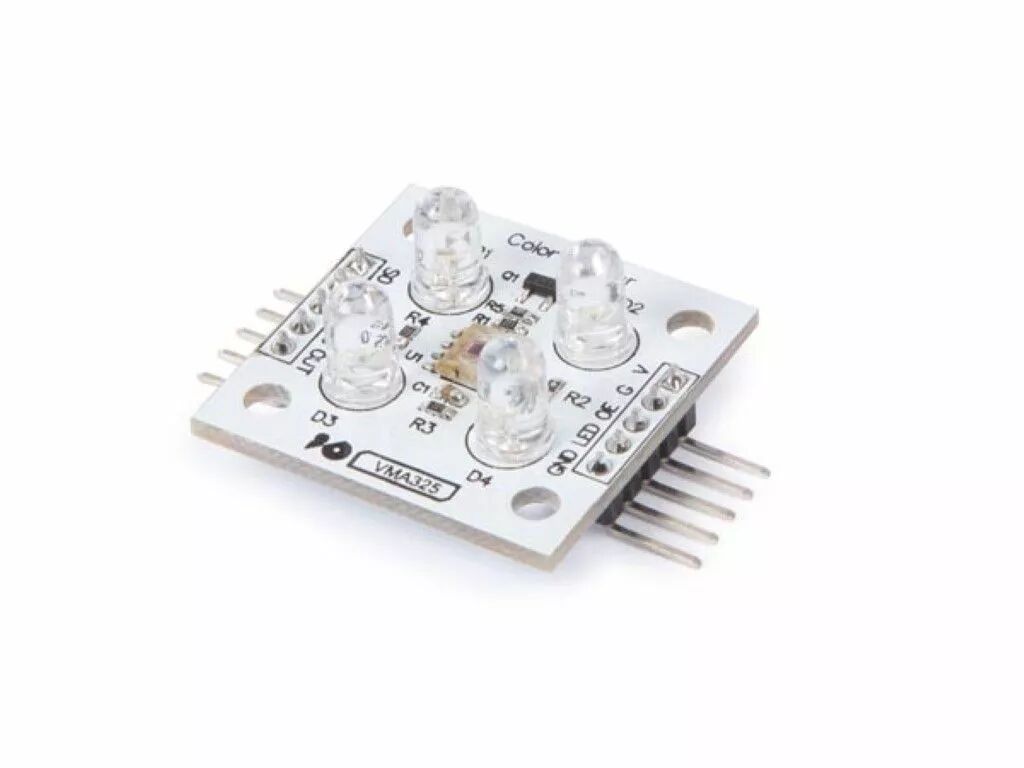

Capteur de couleur tcs3200 (WPSE325)

Le TCS230 détecte la lumière des couleurs à l'aide d'une série de photodiodes 8 x 8. En utilisant un convertisseur courant-fréquence, les lectures des photodiodes sont converties en une onde carrée avec une fréquence directement proportionnelle à l'intensité de la lumière. La carte Arduino permet de lire la sortie de l'onde et d'obtenir la couleur.

Description

Le TCS230 détecte la lumière colorée à l'aide d'un réseau de 8 x 8 photodiodes. Ensuite, à l'aide d'un convertisseur courant-fréquence, les lectures des photodiodes sont converties en une onde carrée avec une fréquence directement proportionnelle à l'intensité lumineuse. Enfin, en utilisant la carte Arduino, nous pouvons lire la sortie d'onde carrée et obtenir les résultats pour la couleur.

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Blanc
• Profondeur du produit : 3.5 cm
• Hauteur du produit : 12 cm
• Largeur du produit : 7.5 cm
• Poids Produit : 25 g

Caractéristiques techniques et performances

• Niveau de compétence en codage : 3
• Niveau de compétence en électronique : 2
• Niveau de compétence en mécanique : 1
• Niveau de compétence en soudure : non
• Spécifications kits & modules : <ul>
  <li>conversion haute résolution de l'intensité lumineuse en fréquence</li>
  <li>couleur programmable et fréquence de sortie pleine échelle</li>
  <li>communique directement avec un microcontrôleur</li>
  <li>fonctionnement avec une seule alimentation (2,7 V à 5,5 V)</li>
  <li>fonction de mise hors tension</li>
  <li>erreur de non-linéarité généralement de 0,2 % à 50 kHz</li>
  <li>coefficient de température stable de 200 ppm/C</li>
  </ul>
  <ul>
  <li>S0-S1 : entrées de sélection de mise à l'échelle de la fréquence de sortie</li>
  <li>S2-S3 : entrées de sélection du type de photodiode</li>
  <li>broche de sortie : fréquence de sortie</li>
  <li>Broche OE : broche d'activation de la fréquence de sortie (active basse), peut être imminente lors de l'utilisation</li>
  </ul>

Installation et montage

• Langues du manuel d'instructions : anglais

Documentation

• User manual
• TCS3200/TCS3210 Data Sheet
• Code
• LiquidCrystal I2C
• TimerOne R11
• Infosheet
• CE/UKCA/REACH document
