Description
Le WPSE346 / GP2Y1010AU0F est un capteur optique de la qualité de l'air qui détecte les particules de poussière. Une diode émettrice infrarouge et un phototransistor sont disposés en diagonale dans ce dispositif pour permettre de détecter la lumière réflé
Description

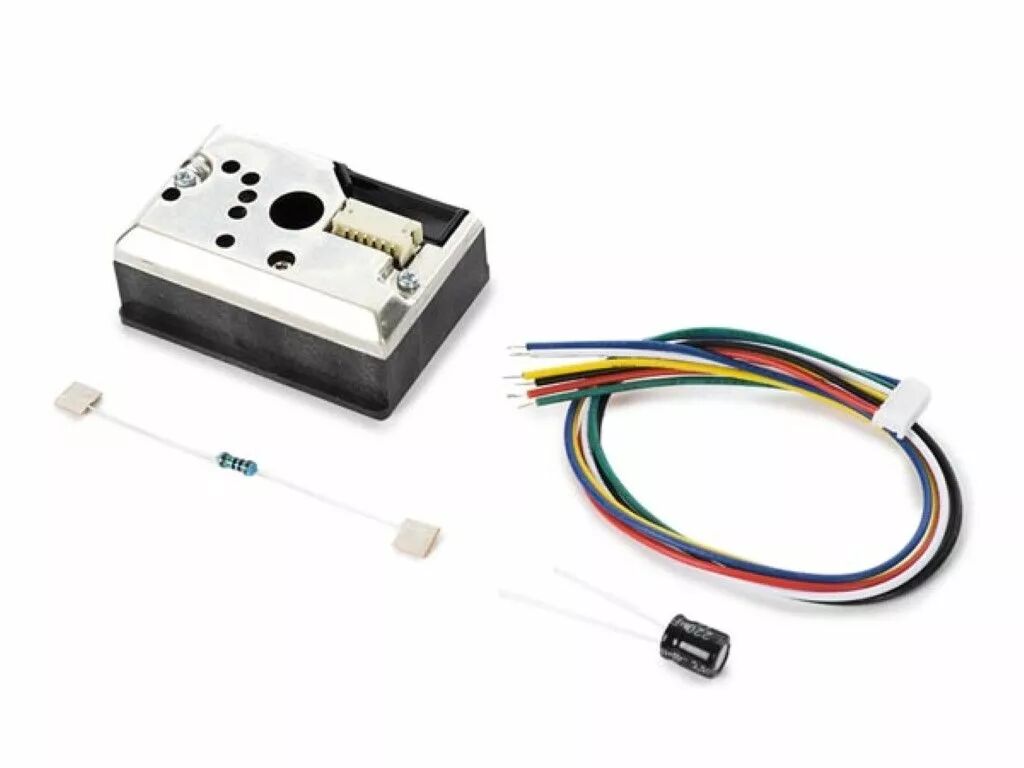

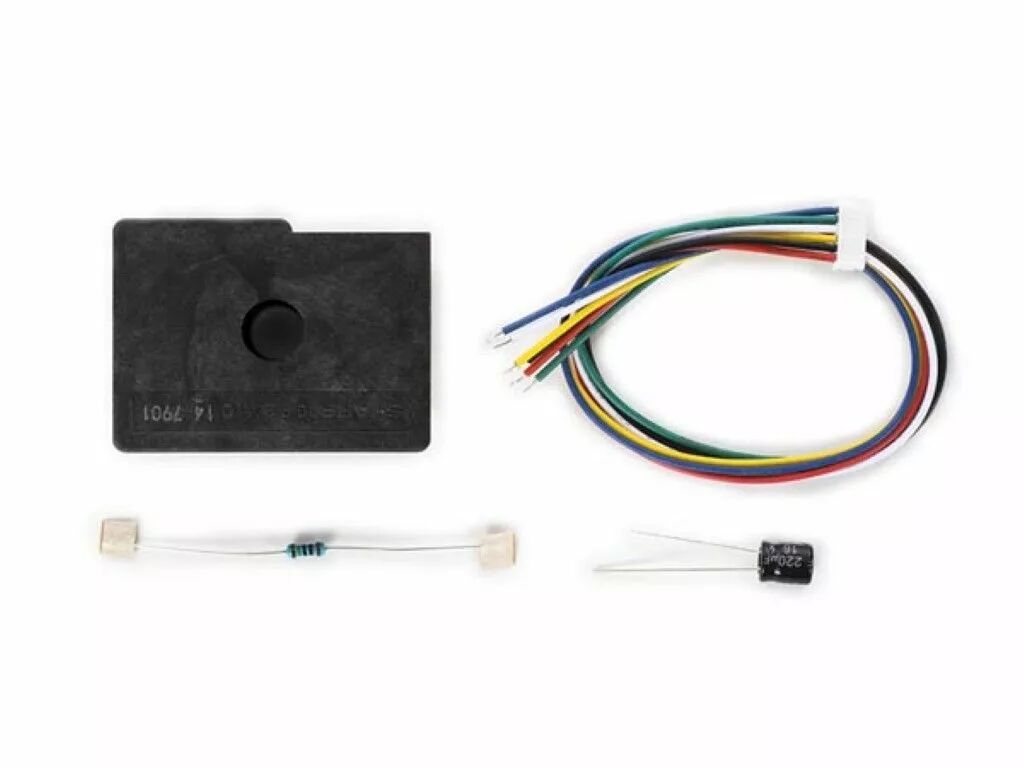

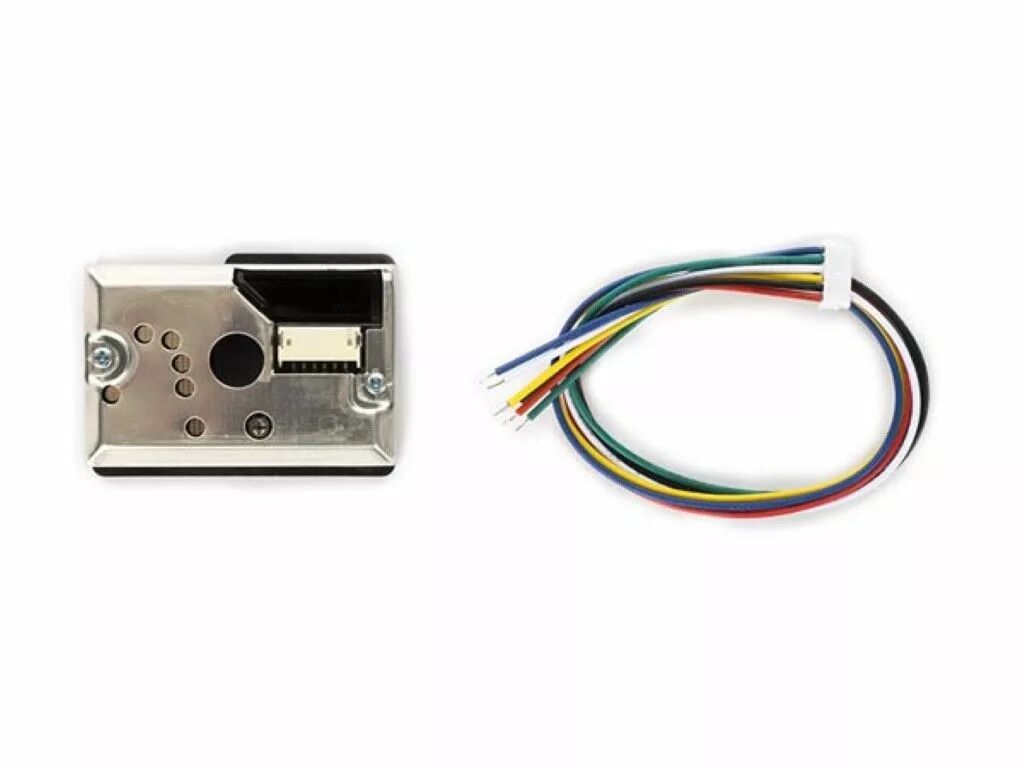

Le capteur de poussière WPSE346 / GP2Y1010AU0F utilise une méthode de détection optique et dispose d'une diode électroluminescente infrarouge (IRED) et d'un phototransistor disposés en diagonale. Il détecte la lumière réfléchie de la poussière dans l'air.
Le capteur GP2Y1010AU0F est particulièrement efficace pour détecter les particules très fines comme la fumée de cigarette, et est couramment utilisé dans les systèmes de purification d'air.
La sortie du capteur est une tension analogique proportionnelle à la densité de poussière mesurée, avec une sensibilité de 0,5 V/0,1 mg/m³.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Blanc
- Couleurs supplémentaires : Noir
- Profondeur du produit : 3.5 cm
- Hauteur du produit : 15.5 cm
- Largeur du produit : 7.5 cm
- Poids Produit : 44 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : non
- Niveau de compétence en électronique : non
- Niveau de compétence en mécanique : non
- Niveau de compétence en soudure : non
- Spécifications kits & modules : <ul>
<li>Tension de fonctionnement : 4,5 à 5,5 VCC</li>
<li>courant de fonctionnement : max. 20 mA</li>
<li>Élément émetteur de lumière : LED</li>
<li>taille minimale de poussière détectable : 0,5 um</li>
<li>Plage de densité de poussière : jusqu'à 580 ug/m3 </li>
<li>durée de détection :
<li>interface de sortie : analogique</li>
<li>sortie dans des conditions sans poussière : 0 à 1,5 VDC</li>
<li>sensibilité : 0,5 (+/- 0,15 VDC) pour 100 ug/m³ ; changer</li>
<li>précision : +/- 30 %</li>
</ul>
Installation et montage
- Langues du manuel d'instructions : anglais
