Description
Vous ne vous êtes jamais demandé quelle est la qualité de l'air de votre logement ? Ou aimeriez savoir pourquoi vous vous endormez si rapidement dans un endroit non-ventilé ? Ne cherchez plus ! Ce module vous offre la réponse ! Ce capteur de qualité de l'air combo mesure la qualité atmosphérique en utilisant les capteurs CCS811 et BME280 très populaires. Il fournit une variété de données comme la pression atmosphérique, l'humidité, la température, des prévisions de TVOC (taux de composés organiques volatiles) et les niveaux d'oxyde métallique et d'équivalent dioxyde de carbone (équivalent CO2). La communication est numérique via une interface I2C. Le CCS811 est un capteur très populaire qui fournit les lectures de parties par million (PPM) de CO2 et de parties par milliard (PPB). Le CCS811 dispose d'une fonctionnalité qui lui permet de régler la compensation d'humidité et la température pour une meilleure précision. Par conséquent, nous avons ajouté le BME280, qui mesure l'humidité, la température et la pression barométrique. Cela permet des lectures plus précises. Comme le CCS811 chauffe un peu, le PCB est précisément conçu pour ne pas influencer les lectures du capteur BME280.
Description
Vous êtes-vous déjà demandé quelle est la qualité de l?air dans votre salon ? Ou avez-vous besoin d?une preuve expliquant pourquoi vous vous endormez dans une salle de réunion non ventilée après 3 heures ? Ne cherchez plus ! Cette carte combinée de capteurs de qualité de l'air vous donnera les réponses en un rien de temps !

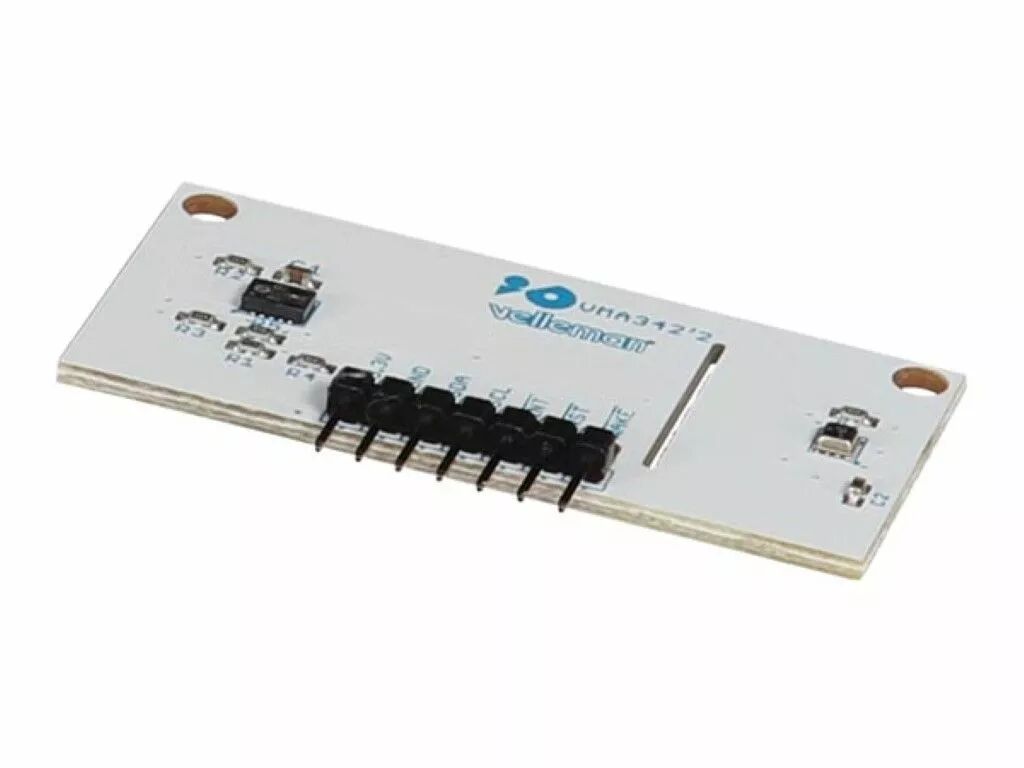

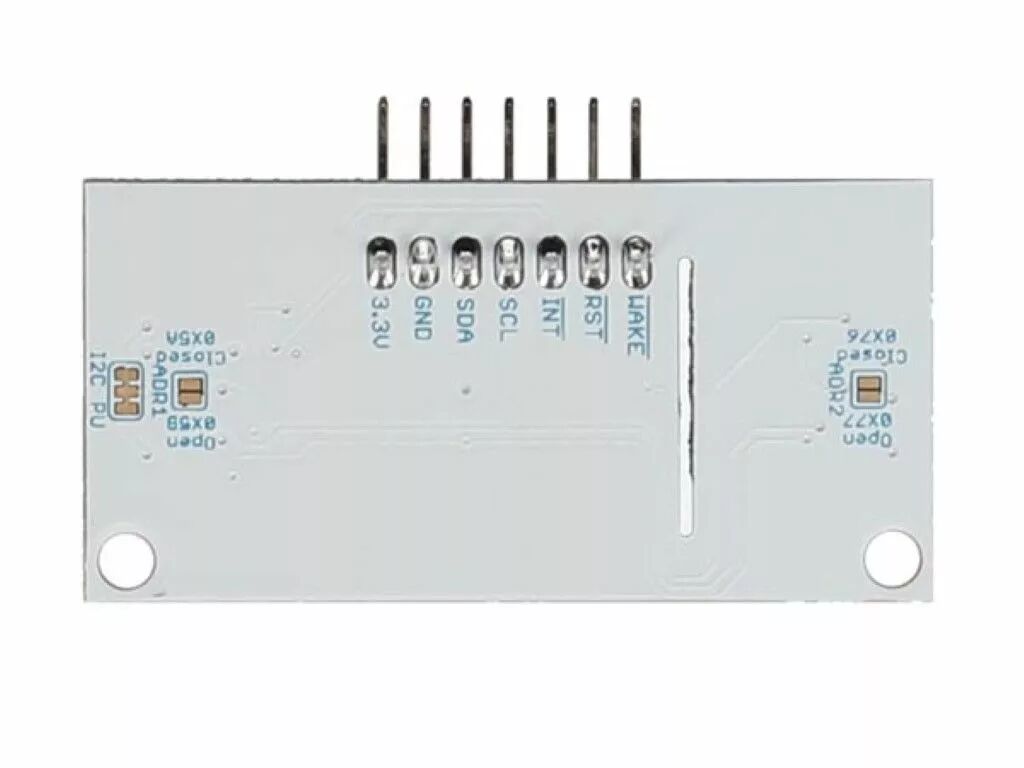

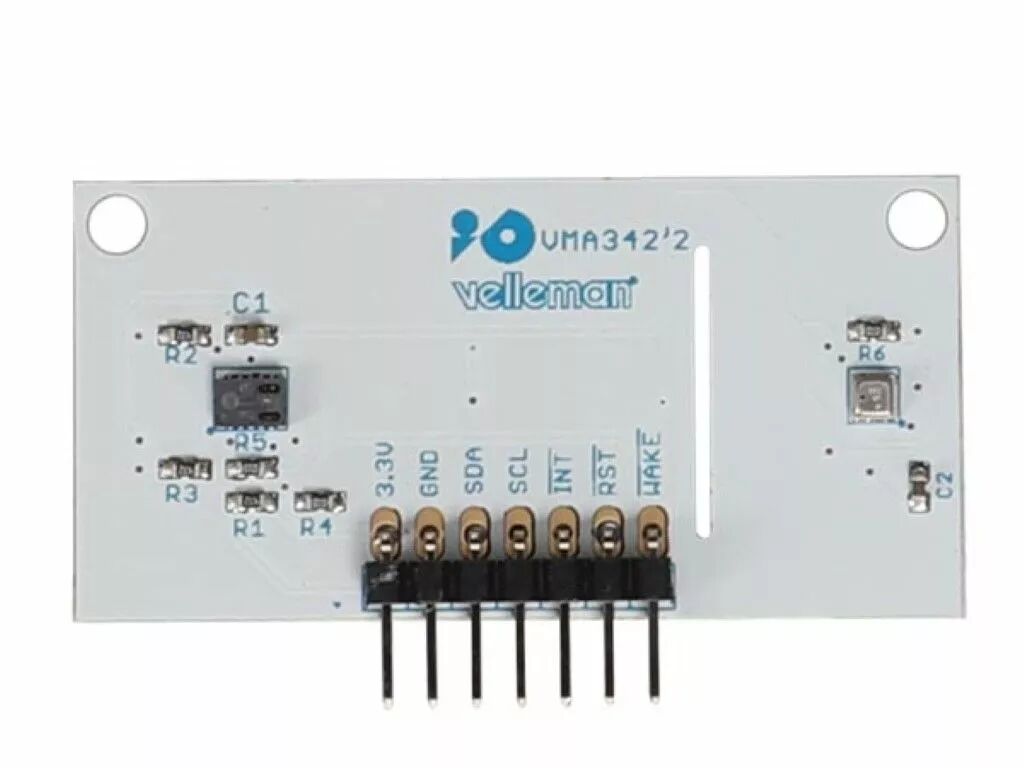

Cette carte combinée de capteurs de qualité de l'air détecte la qualité atmosphérique en utilisant les circuits intégrés CCS811 et BME280 populaires. Il fournit une variété de données environnementales, notamment la pression barométrique, l'humidité, la température, les COVT et les niveaux équivalents de CO2 (ou eCO2). La communication est possible via le protocole I2C.
Le CCS811 est un capteur extrêmement populaire, fournissant des lectures de CO2 équivalent (ou eCO2) en parties par million (PPM) et du total des composés organiques volatils en parties par milliard (PPB). Le CCS811 dispose également d'une fonction qui lui permet d'affiner ses lectures s'il a accès à l'humidité et à la température actuelles. C'est pourquoi nous avons ajouté le BME280, qui fournit l'humidité, la température et la pression barométrique. Cela permet aux capteurs de travailler ensemble pour nous donner des lectures plus précises qu?ils ne seraient en mesure de fournir seuls.
Comme le CCS811 chauffe un peu, le PCB est précisément conçu pour ne pas influencer les lectures du capteur BME280.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Blanc
- Profondeur du produit : 3.8 cm
- Hauteur du produit : 15.5 cm
- Largeur du produit : 7.8 cm
- Poids Produit : 25 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 2
- Niveau de compétence en électronique : 2
- Niveau de compétence en mécanique : 1
- Niveau de compétence en soudure : non
- Spécifications kits & modules : <ul>
<li>CI CCS811 et BME280</li>
<li>Capteur eCO2</li>
<li>Capteur TVOC</li>
<li>capteur de température</li>
<li>capteur d'humidité</li>
<li>capteur de pression</li>
<li>capteur d'altitude</li>
</ul>
<ul>
<li>Tension de fonctionnement : 3,3 V</li>
<li>Détection d'eCO2 : de 400 à 8 192 parties par million</li>
<li>Composés organiques volatils totaux (TVOC) : de 0 à 1 187 parties par milliard</li>
<li>plage de température : -40 C (-40 F) à 85 C (185 F)</li>
<li>plage d'humidité : 0-100 % HR, =-3 % de 20-80 %</li>
<li>plage de pression : 30 000 Pa à 110 000 Pa, précision relative de 12 Pa, précision absolue de 100 Pa</li>
<li>Plage d'altitude : 0 à 9,2 km (30 000 pieds), précision relative de 1 m (3,3 pieds) au niveau de la mer, 2 m (6,6 pieds) à 9,2 km (30 000 pieds)</li>
</ul>
Installation et montage
- Langues du manuel d'instructions : anglais
