Description
Présentation du produit

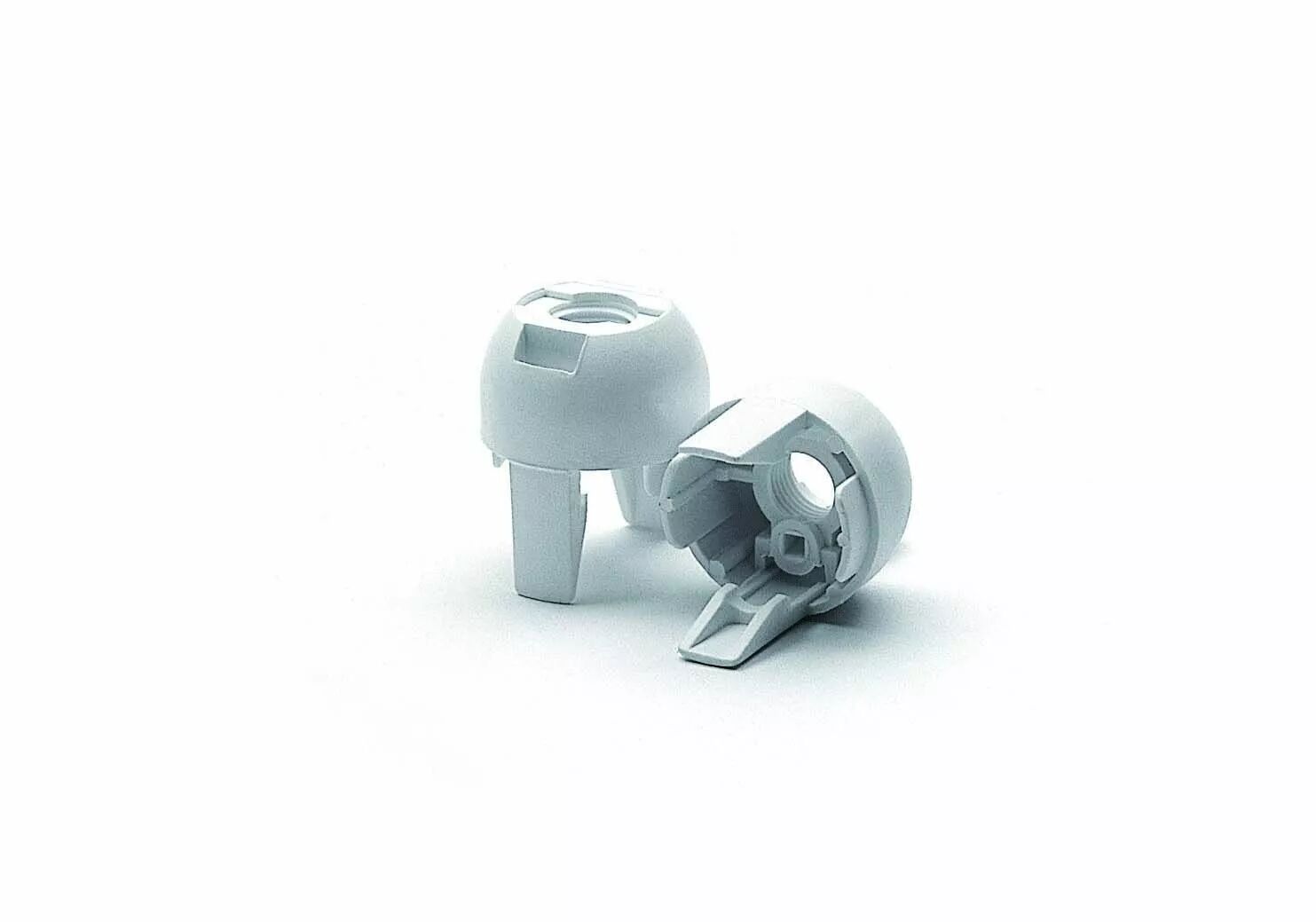

Ce capuchon blanc complète une chemise de douille E14 à clipser de la gamme correspondante. Il assure la liaison avec la tige M10 x 1 du luminaire.
L'arrêt de tige limite son introduction dans le raccord. Cette variante est dépourvue de vis de blocage.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 140595
- Référence Orbitec complémentaire : DO 2668
- Type : Capuchon clipsable pour douille E14 assortie
- Couleur : Blanc
- Matière du corps : Thermoplastique
- Raccord : M10 x 1 dans la matière plastique
- Hauteur h du capuchon : 15 mm
- Longueur totale avec clips : 31 mm
- Diamètre du corps : 26,5 mm
- Blocage de tige : Sans vis de blocage
- Sortie du câble : Passage par le raccord
- Arrêt de tige : Oui
Utilisation et conseils pratiques
Comprendre le raccord M10 x 1 M10 x 1 désigne le raccord de fixation sur la tige du luminaire : diamètre nominal 10 mm, pas 1 mm. Il se distingue du culot de la lampe et du filetage extérieur destiné aux bagues.
Choisir la hauteur La cote h de 15 mm concerne le corps du capuchon. Les clips portent sa longueur totale à 31 mm ; vérifiez aussi leur engagement dans la chemise.
Maintenir le câble Le serre-câble retient la gaine pour éviter de transmettre les tractions aux connexions. Choisissez la forme et la section de câble admises par la pièce, puis vérifiez son maintien dans le montage.
