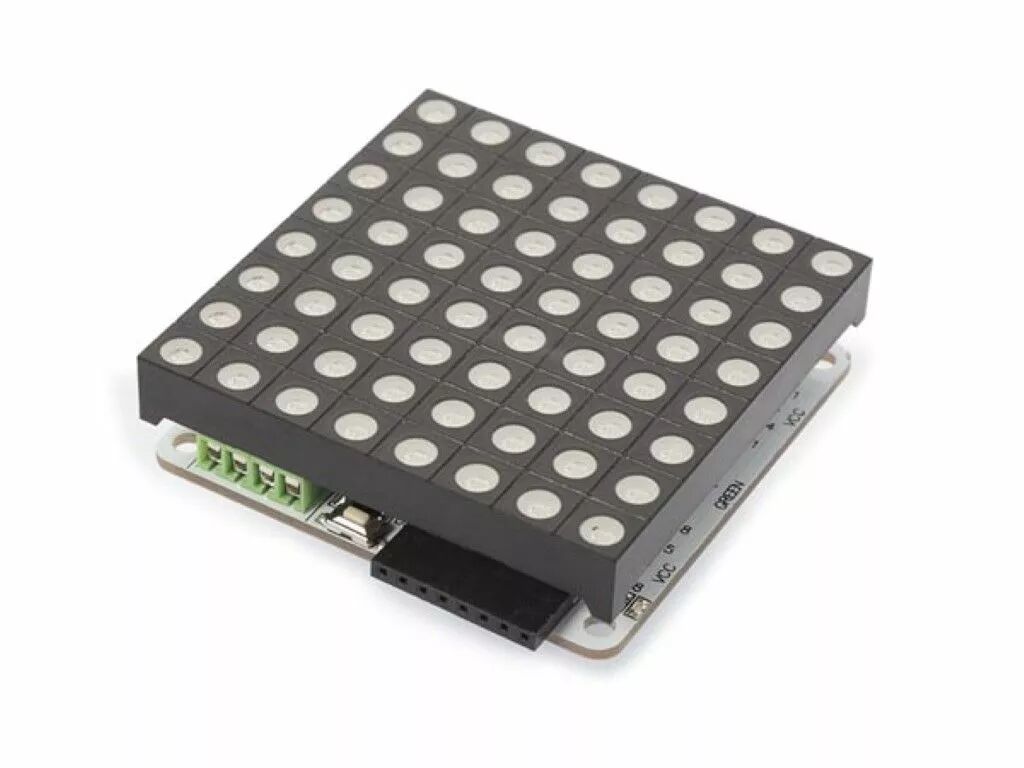

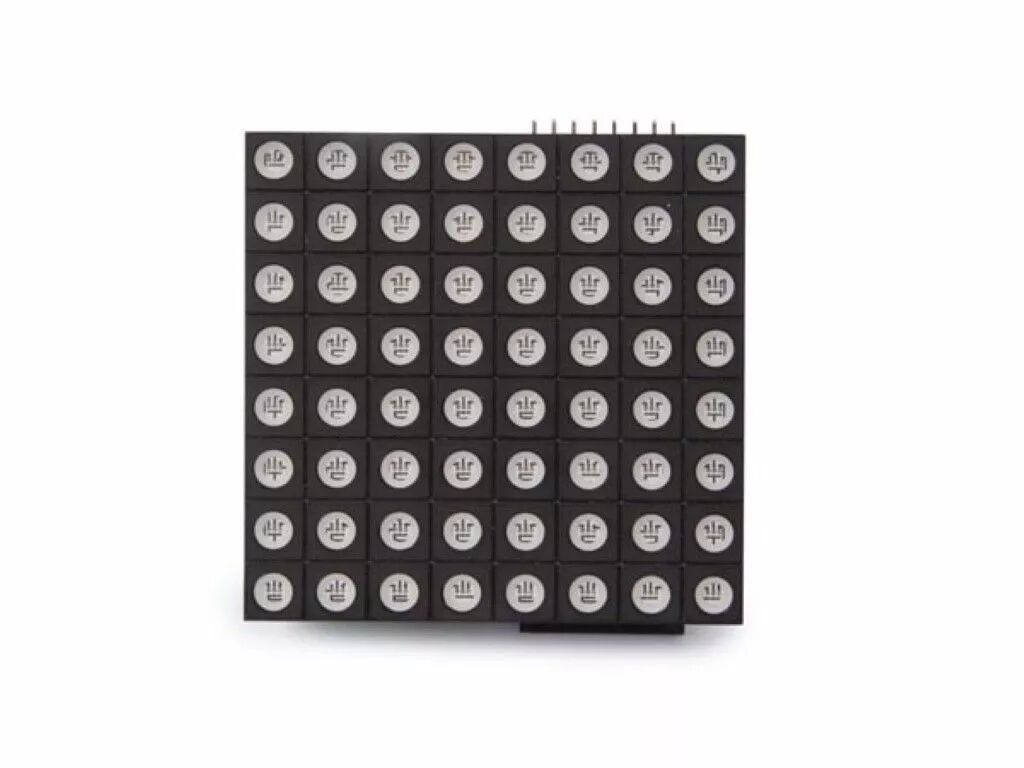

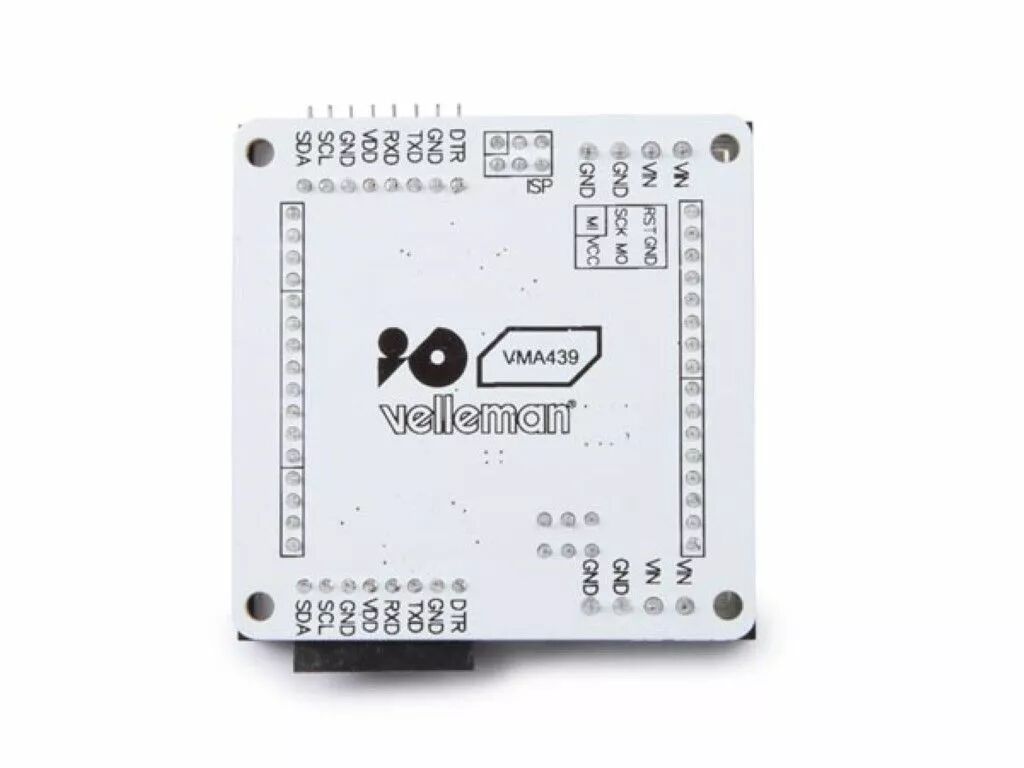

Carte à matrice led rgb & carte contrôleur atmega328 (WPB439)

La carte contrôleur est une plate-forme de commande de matrice LED RGB basée sur Arduino (ATmega328P). Chaque couleur (R, G & B) peut être contrôlée avec une résolution d'intensité PWM (MLI) de 8 + 6 bits. Le design facilite l'écriture ou la modification du firmware avec l'Arduino IDE.

Description

Cette plate-forme de pilote de matrice LED RVB basée sur Arduino (ATmega328P) gagne trois canaux 8+6 bits de contrôle PWM matériel grâce à son pilote LED. Sa conception vous permet de modifier ou d'écrire facilement un firmware à l'aide de l'IDE Arduino.

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Noir
• Couleurs supplémentaires : Blanc
• Profondeur du produit : 7.5 cm
• Poids Produit : 56 g

Caractéristiques techniques et performances

• Niveau de compétence en codage : 3
• Niveau de compétence en électronique : 2
• Niveau de compétence en mécanique : 1
• Niveau de compétence en soudure : non
• Spécifications kits & modules : Caractéristiques
  <ul>
  <li>Prise en charge des couleurs 8 bits avec correction 6 bits pour chaque couleur dans chaque point</li>
  <li>Prise en charge matérielle 16MHz PWM</li>
  <li>sans aucun circuit externe, jouez et brillez</li>
  <li>interface GPIO et ADC dédiée</li>
  <li>communication matérielle UART et IIC avec mise en cascade facile</li>
  <li>24canaux à courant constant de 100mA chacun</li>
  <li>8canaux de pilote super source de 500mA chacun</li>
  <li>la carte pilote est basée sur ATMEGA328 et fonctionne avec IDE</li></ul>
• Spécifications extra kits & modules : <ul><li>dimensions des modules: 60 x 60 x 16mm</li><li>microprocesseur: Atmega328P</li><li>indicateur: état PWR</li><li>alimentation: 5 à 7,5VCC</li><li>connecteur d'alimentation en cascade: borniers</li><li>interface du programme: UART/ISP (VMA440)</li><li>Prise d'extension: paire d'embases à broches pliées de 100mil</li><li>Protocoles de communication: UART/IIC</li><li>consommation de courant (sauf matrice LED): max. 40 mA</li><li>courant de commande (chaque canal): max. 500mA</li><li>courant d'entraînement (chaque point): max. 58 mA</li><li>temps de réponse du circuit: 10ns</li><li>Résolution des couleurs de la matrice LED RVB par point: 16M</li><li>Débit en bauds UART: 9600 - 115200</li></ul>

Installation et montage

• Langues du manuel d'instructions : anglais

Conformité & Certification

• GPSR responsable - Nom du contact : Velleman Group
• GPSR responsable - Adresse : Legen Heirweg 33, 9890, GAVERE, Belgium
• GPSR Responsable - Site web : http://www.vellemangroup.eu
• Responsable GPSR - Email : customercare@velleman.eu
• GPSR responsable - Numéro de téléphone : 09/384.36.11

Documentation

• Colorduino Plasma
• VMA439 Scheme
• 2088 RGB Matrix
• CE/UKCA/REACH document
• User manual
