Description

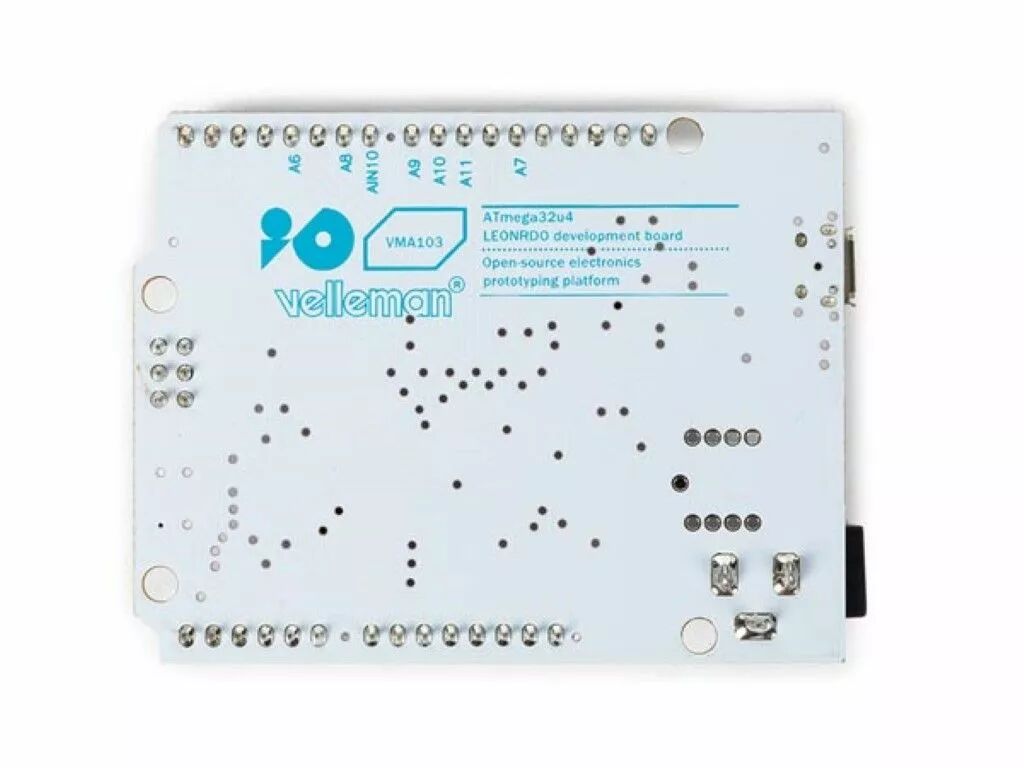

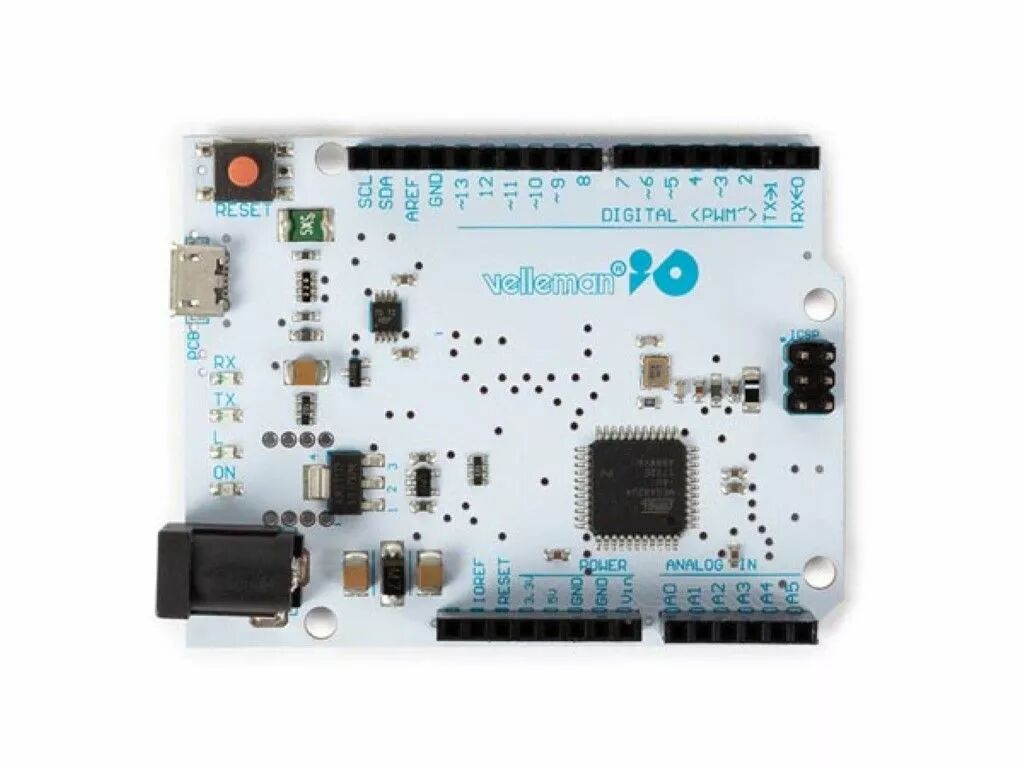

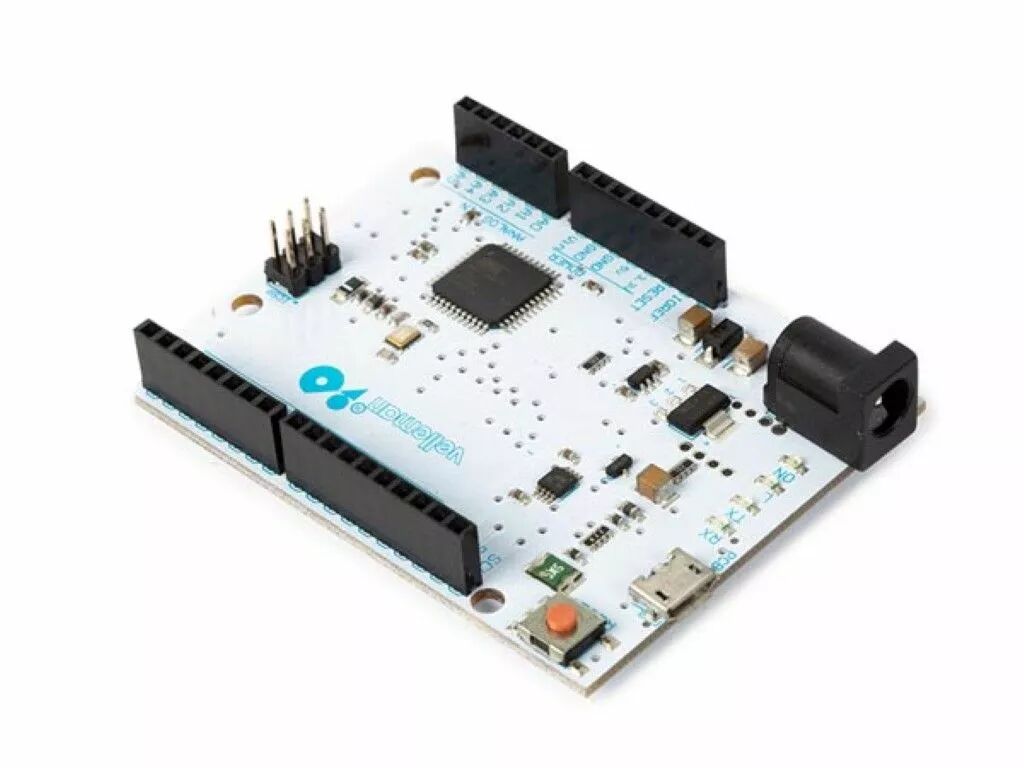

Cette module est une carte à microcontrôleur basée sur l'ATmega32u4 (compatible avec Arduino® Leonardo). Elle dispose de 20 broches d'entrée/sortie numériques (dont 7 peuvent être utilisées comme sorties MLI et 12 comme entrées analogiques), un oscillateur cristallin de 16 MHz, une connexion USB, un connecteur d'alimentation, un connecteur ICSP et un bouton de réinitialisation (reset). Elle contient tout le nécessaire pour le fonctionnement du microcontrôleur. Pour l'utiliser, connectez-la simplement à un ordinateur avec un câble USB ou alimentez-la avec un adaptateur secteur ou une pile.
Description
Cette carte est une carte microcontrôleur basée sur l'ATmega32u4 (Arduino® Compatible Leonardo). Il dispose de 20 broches d'entrée/sortie numériques (dont 7 peuvent être utilisées comme sorties PWM et 12 comme entrées analogiques), d'un oscillateur à cristal de 16 MHz, d'une connexion micro USB, d'une prise d'alimentation, d'un en-tête ICSP et d'un bouton de réinitialisation. Il contient tout le nécessaire pour prendre en charge le microcontrôleur ; connectez-le à un ordinateur avec un câble USB ou alimentez-le avec un adaptateur AC-DC ou une batterie pour commencer.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Blanc
- Profondeur du produit : 3.8 cm
- Hauteur du produit : 15.5 cm
- Largeur du produit : 7.8 cm
- Poids Produit : 40 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 2
- Niveau de compétence en électronique : 2
- Niveau de compétence en mécanique : 1
- Niveau de compétence en soudure : non
- Spécifications kits & modules : <ul>
<li>microcontrôleur : ATmega32u4</li>
<li>Tension de fonctionnement : 5 VCC</li>
<li>Tension d'entrée (recommandée) : 7-12 VDC</li>
<li>Tension d'entrée (limites) : 6-20 VDC</li>
<li>broches d'E/S numériques : 20</li>
<li>broches d'entrée analogique : 12</li>
<li>Canaux PWM : 7</li>
<li>Courant CC par broche d'E/S : 40 mA</li>
<li>Courant CC pour broche 3,3 V : 50 mA</li>
<li>mémoire flash : 32 ko (ATmega32u4) dont 4 ko utilisés par le bootloader</li>
<li>SRAM : 2,5 ko (ATmega32u4)</li>
<li>EEPROM : 1 ko (ATmega32u4)</li>
<li>vitesse d'horloge : 16 MHz</li>
</ul>
Installation et montage
- Langues du manuel d'instructions : anglais
