Description
Présentation du produit

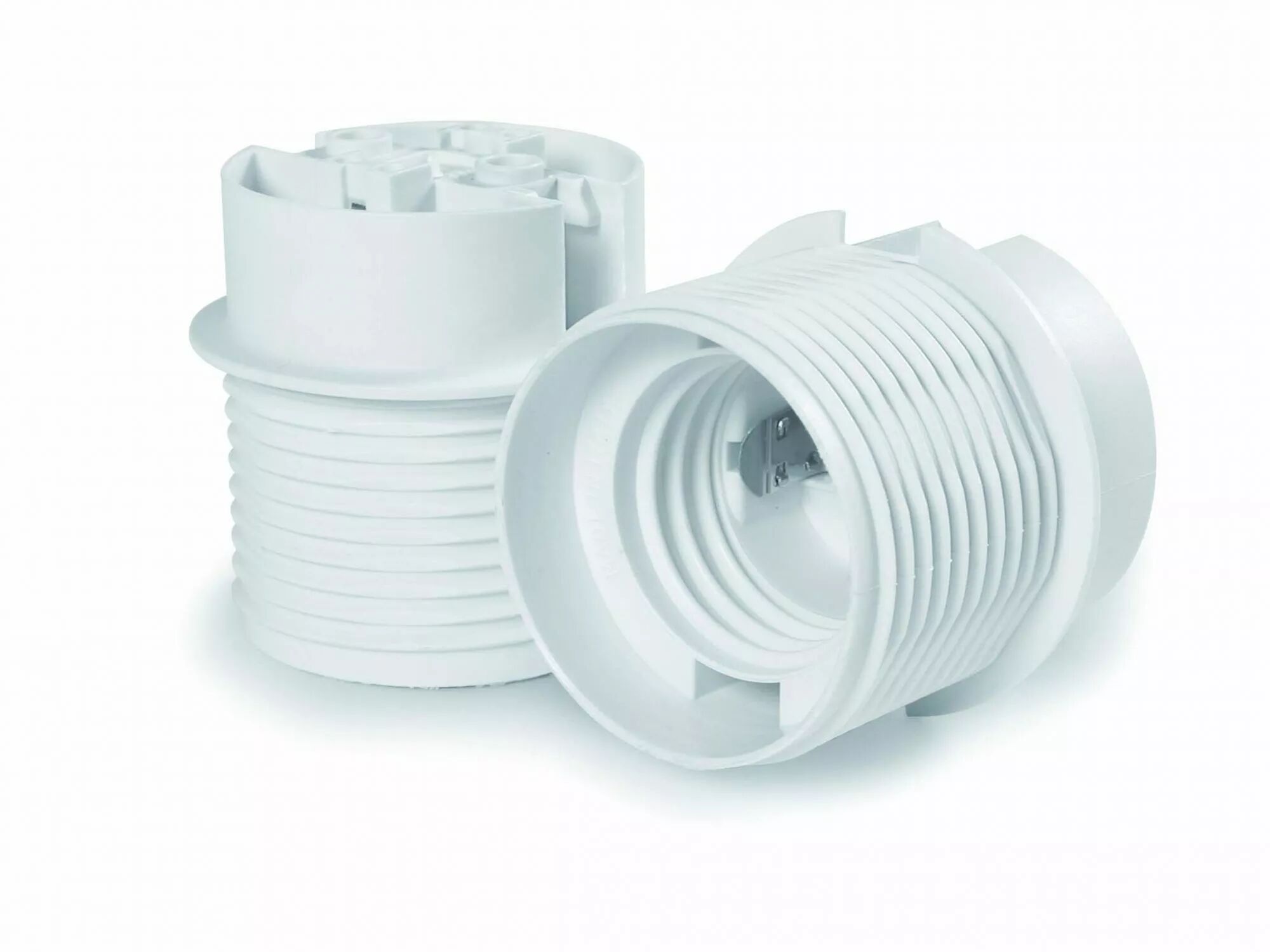

La chemise Orbitec DO 3568 reçoit l'ampoule E27 et comporte les contacts de raccordement. Sa forme mi-filetée et sa couleur blanche permettent de choisir l'habillage correspondant au luminaire.
Elle se monte par les passages prévus pour vis M4 ou avec un capuchon clipsable assorti. Les connexions automatiques acceptent les conducteurs rigides ou souples de 0,5 à 2,5 mm².
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 140111
- Référence Orbitec complémentaire : DO 3568
- Type : Chemise avec contacts et connexions automatiques
- Culot : E27
- Matériau : Thermoplastique
- Couleur : Blanche
- Finition : Teintée dans la masse
- Forme : Mi-filetée
- Tension nominale : 250 V
- Intensité nominale : 4 A
- Classement thermique : T180 °C
- Connexion : Automatique
- Conducteurs admis : Rigides ou souples de 0,5 à 2,5 mm²
- Montage : Passages pour vis M4 ou capuchon clipsable assorti
- Hauteur : 45 mm
Utilisation et conseils pratiques
Comprendre le montage en deux parties La chemise de cette gamme intègre les contacts. Elle se distingue d'une chemise vide qui demande une pastille séparée ; choisissez le capuchon clipsable correspondant.
Comprendre le classement thermique T180 °C est le classement thermique du composant. Ce nombre ne définit pas la puissance maximale de l'ampoule, qui reste limitée par le luminaire et ses conditions de fonctionnement.
Prévoir le maintien de l'abat-jour Le filetage extérieur reçoit les bagues de maintien assorties. Comparez le passage de l'abat-jour et la place nécessaire au serrage avant de composer le montage.
