Description
Description

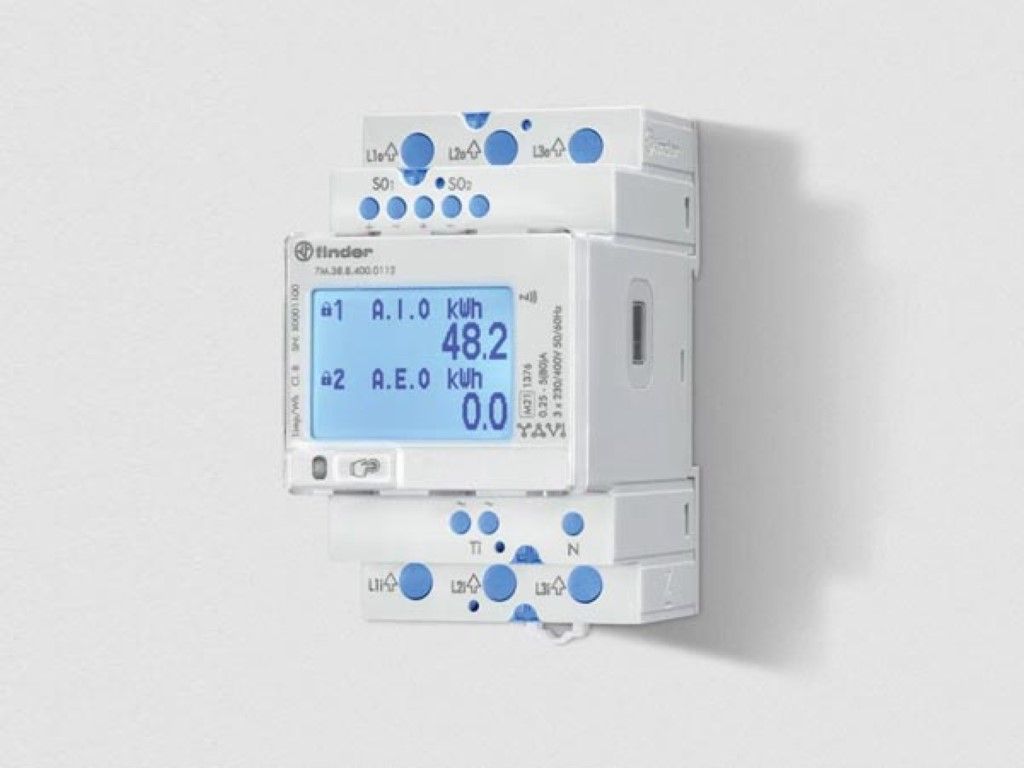

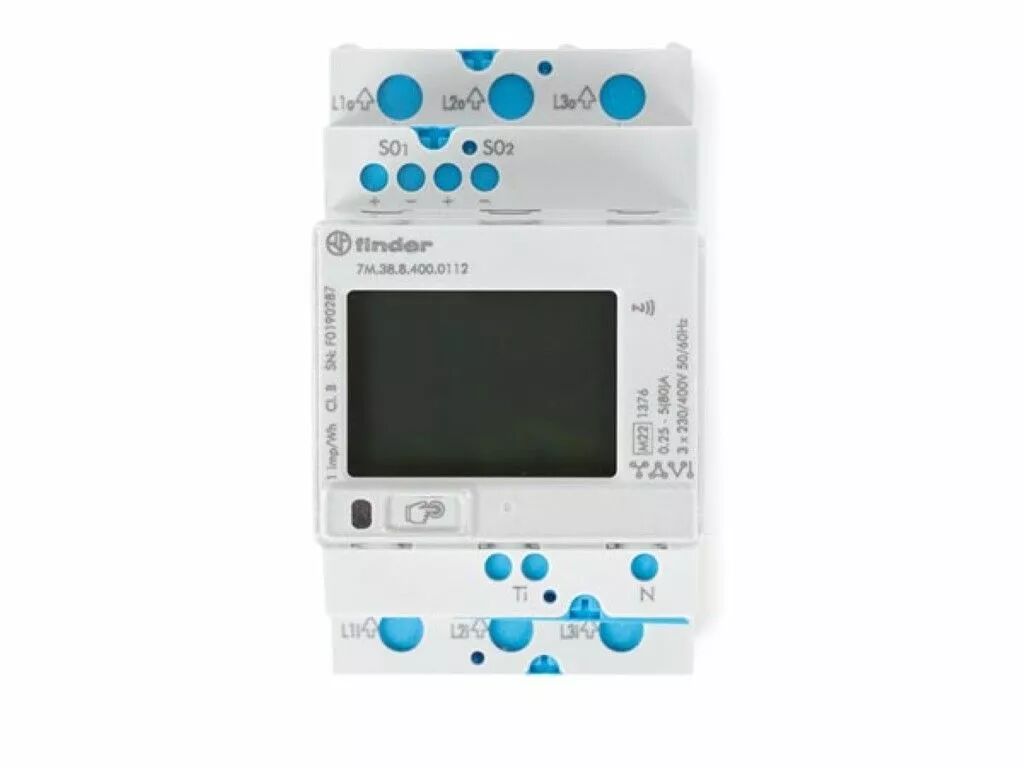

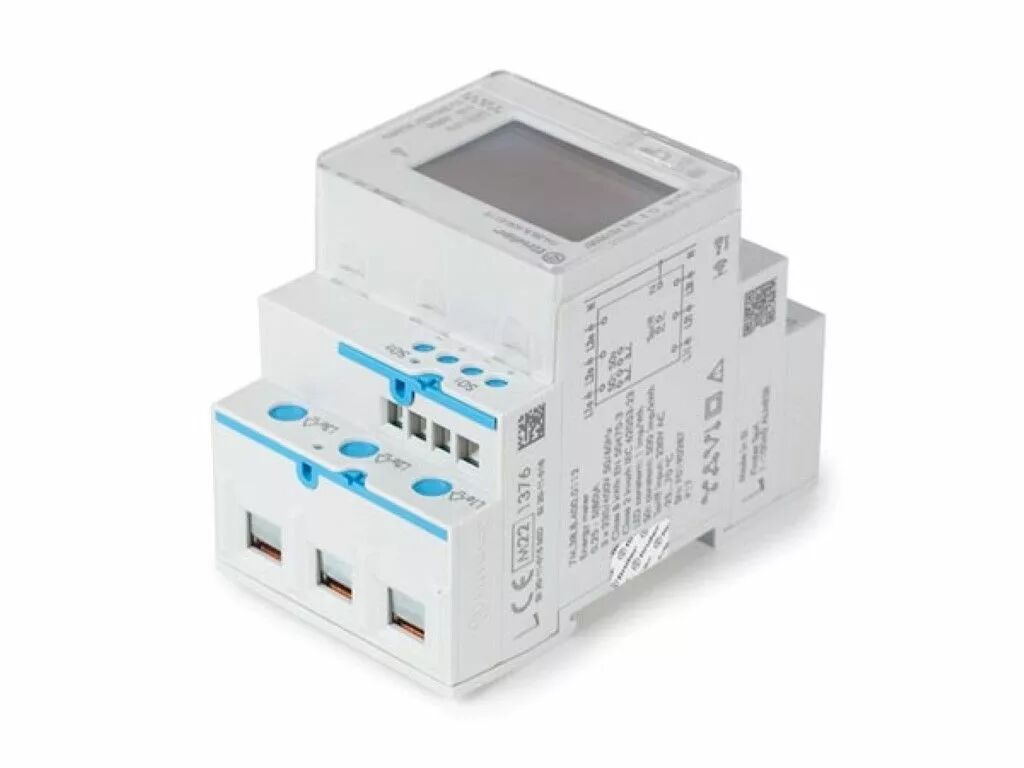

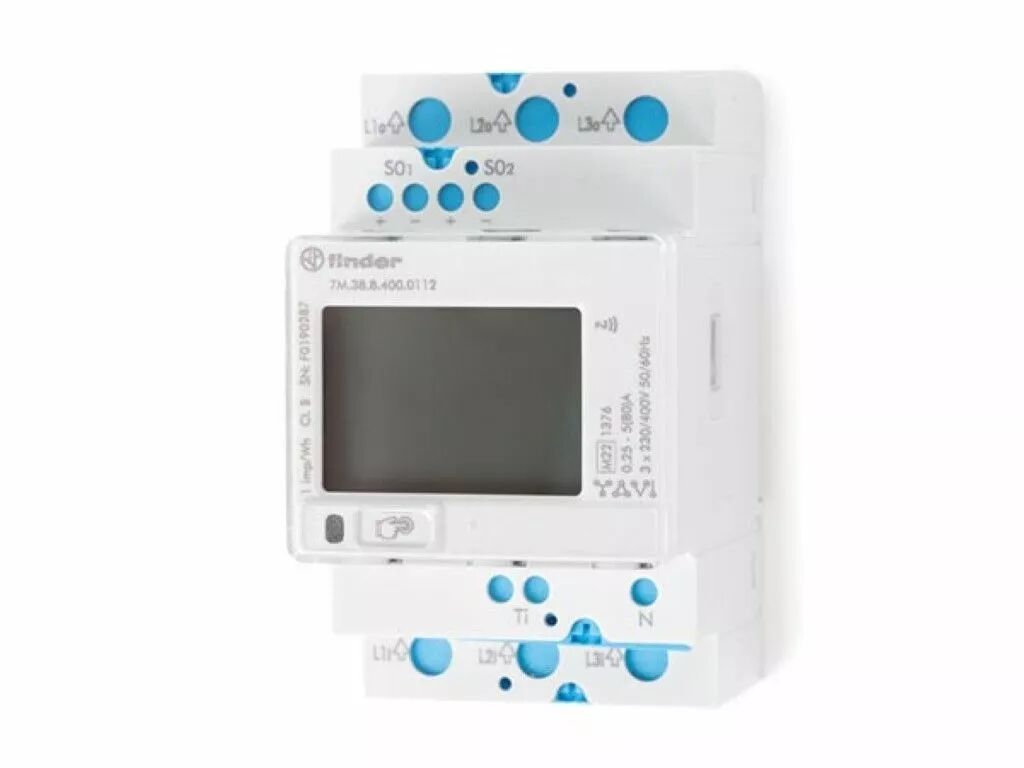

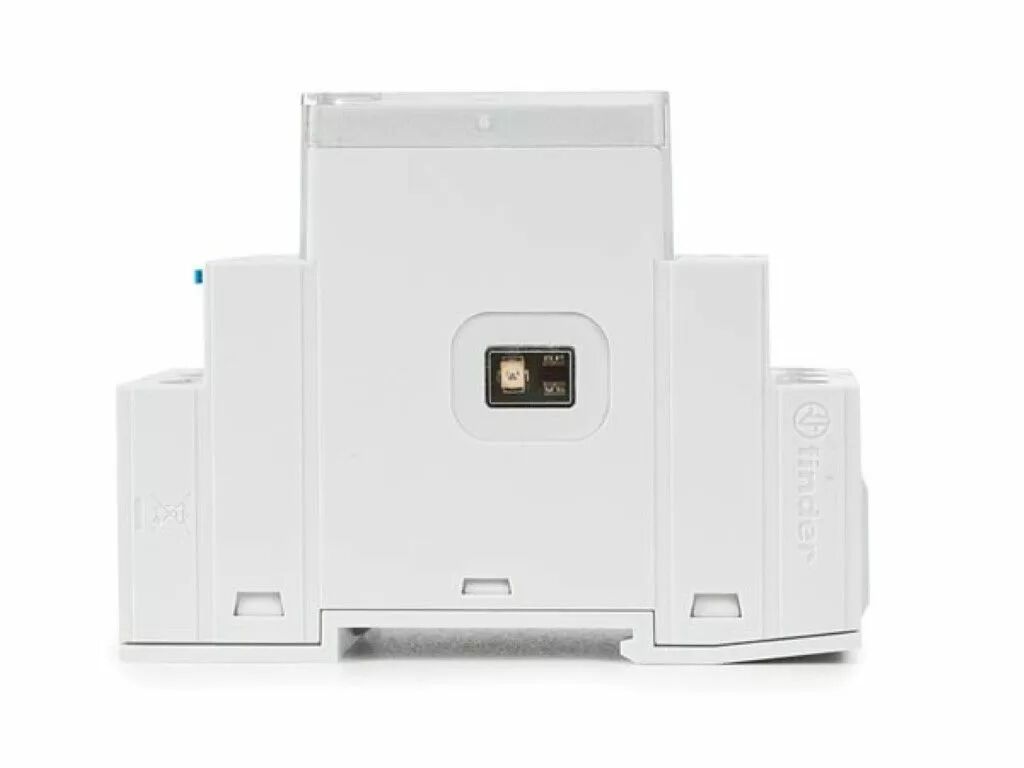

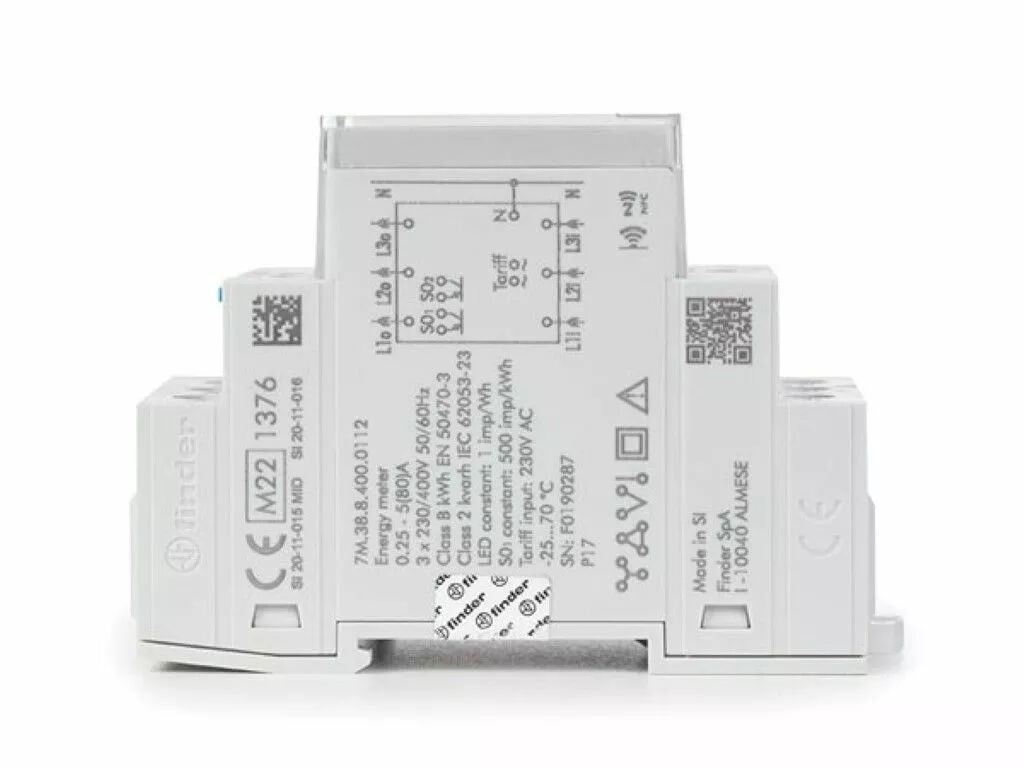

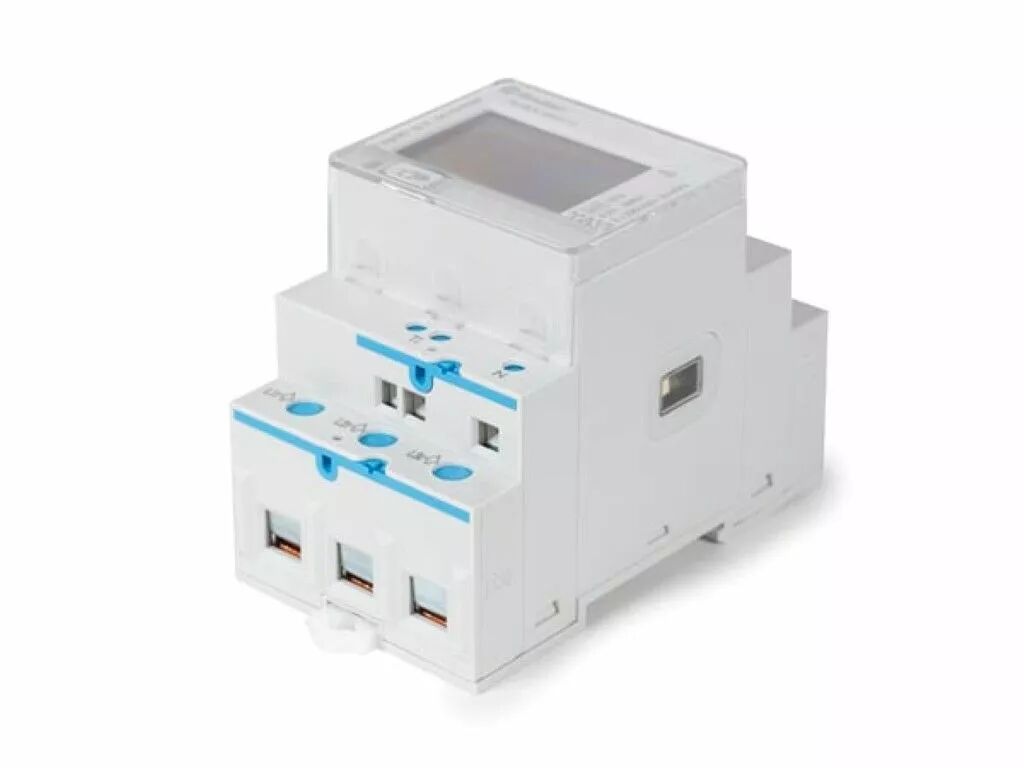

Le Finder 7M.38.8.400.0112 est un compteur d'énergie bidirectionnel mono ou triphasé (systèmes à 3 ou 4 fils) certifié MID (jusqu'à 80 A à 70 °C) avec écran LCD matriciel rétroéclairé, bouton multifonction, deux ports de sortie d'impulsion S0 et un port de communication IR. La technologie NFC du Finder 7M.38.8.400.0112 permet de lire l'énergie mesurée localement, même en l'absence de tension secteur et de programmer et personnaliser les compteurs via votre smartphone. Le 7M.38.8.400.0112 se distingue également par la touche de navigation et de programmation tactile et par les bornes de puissance/commande avec cache-bornes inviolable plombable intégré. Convient pour une utilisation avec le système de gestion de l'énergie Velbus Ce compteur d'énergie est le produit idéal pour surveiller la consommation totale d'énergie domestique et l'énergie importée sur le réseau (si la production d'énergie locale est présente). En le combinant avec un module d'entrée Velbus VMB7IN à 7 canaux, la consommation totale ou l'injection dans le réseau est signalée sur le réseau Velbus, permettant à votre système domotique de prendre des décisions intelligentes en fonction de votre situation d'énergie active. Par exemple : arrêt automatique de la pompe à chaleur lorsque la consommation totale d'énergie dépasse un certain niveau de kWh, limitant ainsi les pics de consommation d'énergie. Grâce à Velbus, vous n'avez plus de surprise en représentant visuellement votre situation énergétique et en faisant basculer automatiquement les appareils selon des règles prédéfinies. Découvrez notre solution de gestion de l'énergie sur velbus.eu.

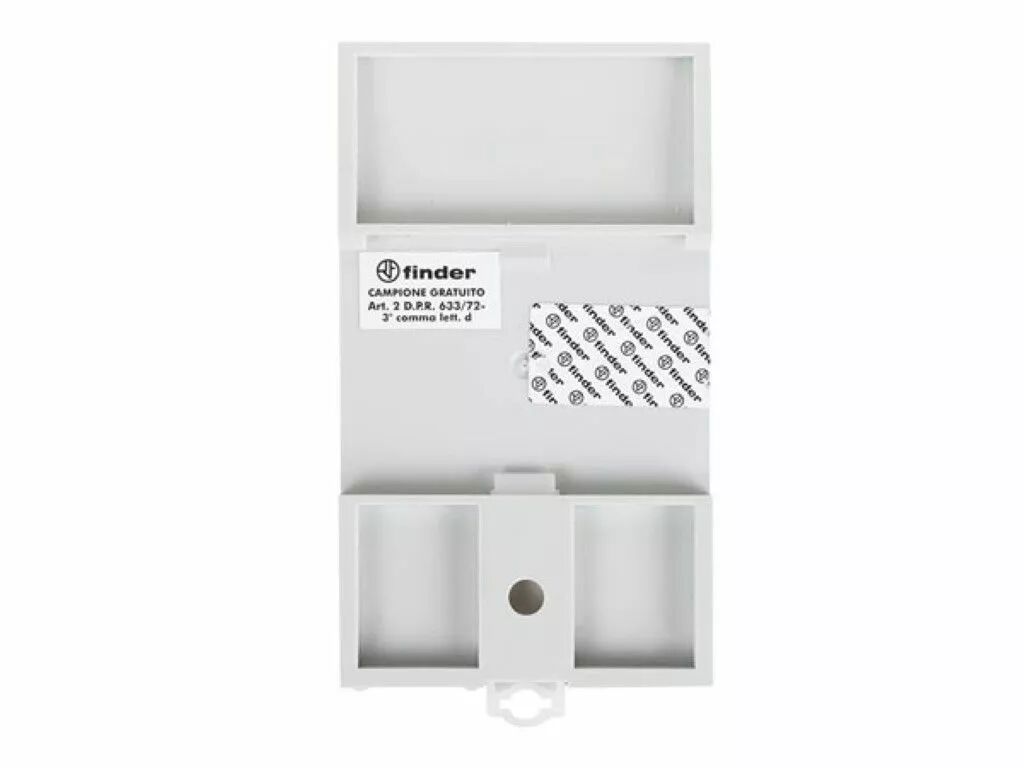

35 mm rail (EN 60715) mount
Caractéristiques
General Specs
- Reference current In : 5 A
- Maximum current Imax : 80 A
- Starting current Ist : 0,02 A
- Minimum measured current Imin : 0.25 A
- Current range (within accuracy class) : 0.5…80 A
- Maximum peak current : 2400 A (10 ms)
- Supply (& monitored) voltage Un : 3 x 230/400 V AC
- Operating range : (0.8…1.15) UN
- fréquence : 50/60 Hz
- Power consumption : <= 1 W, 7.5 VA
- afficheur : Matrix - LCD
- Max. totalizing count : 999 999.9 kWh
- Min. increment : 0.1 kWh
- LED pulses per kWh : 1000
- LED pulse length : 4±0.5 ms
S0+/S0- pulse output
- Number/Type : 2 opto-isolated output
- Voltage range (conforming to EN 62053-1) : 3.3…27 V DC
- Maximum current (conforming to EN 62053-1) : 1…27 mA
- Pulses per kWh : 500 Imp/kWh
- Pulse length : 32 ± 2 ms
- longueur max. du câble : 1000 m
Données Techniques
- Accuracy class IEC EN 50470-3 : B
- Accuracy class IEC EN 62053-23 : 2
- Ambient temperature (Within accuracy class) : -25…+70 °C
- Protective class : II
- Protection category Housing : IP50
- Protection category Terminals : IP20
- normes : CE
- Dimensions (LxWxH) : 63.9 x 52.5 x 96.4 mm
