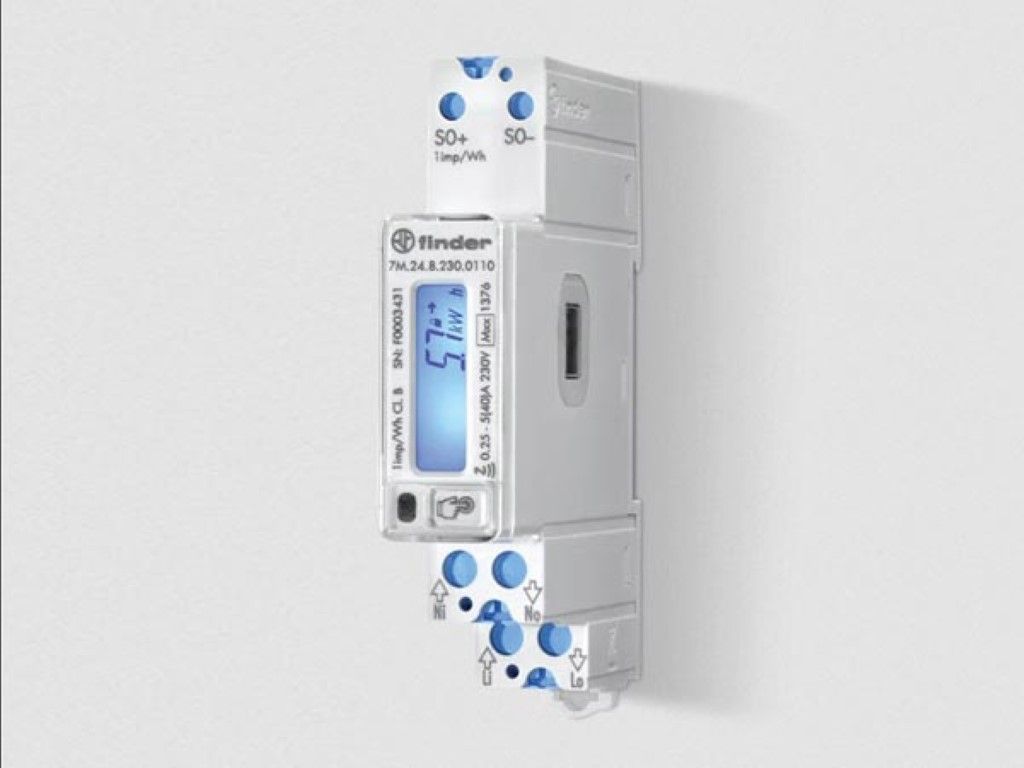

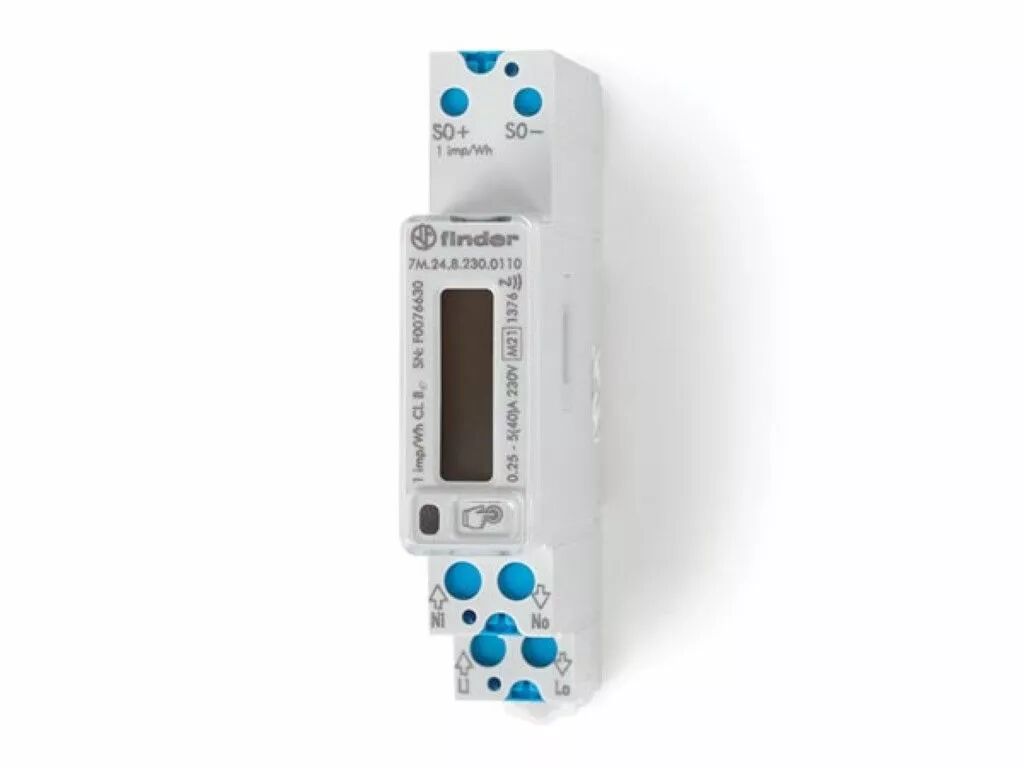

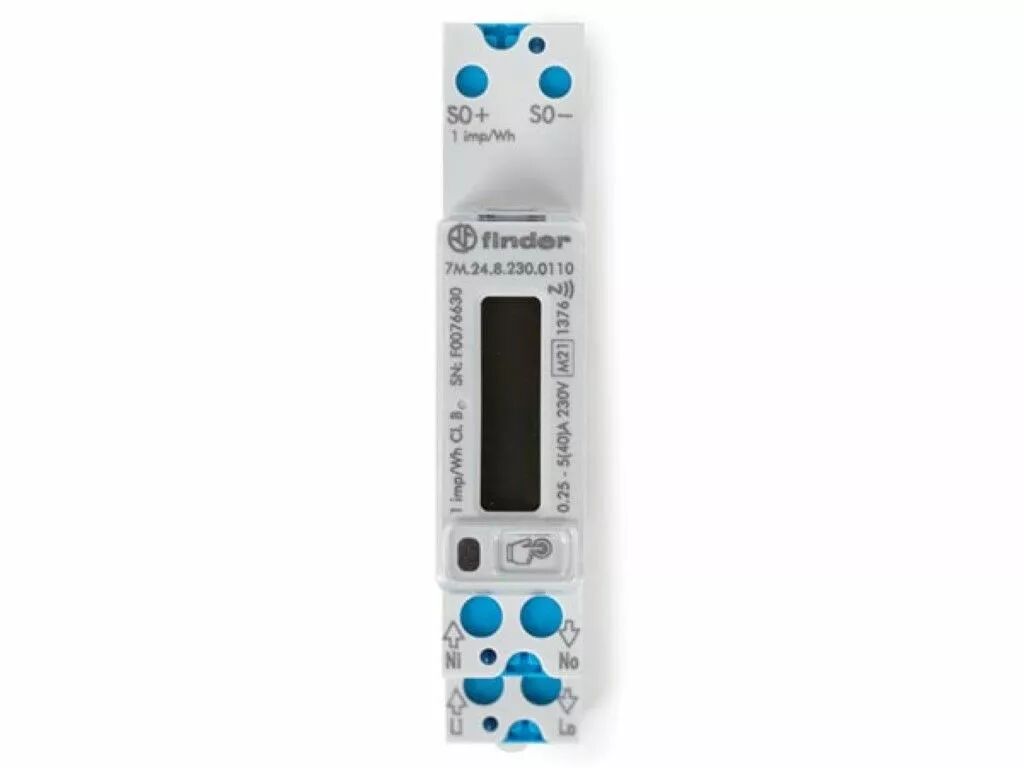

Le Finder 7M.24.8.230.0110 est un compteur d'énergie monophasé bidirectionnel certifié MID avec écran LCD rétroéclairé, bouton multifonction, sortie d'impulsion S0 et port de communication IR. La technologie NFC du Finder 7M.24.8.230.0110 permet de lire l'énergie mesurée localement, même en l'absence de tension secteur et de programmer et personnaliser les compteurs via votre smartphone. Le 7M.24.8.230.0110 se distingue également par la touche de navigation et de programmation tactile et par les bornes de puissance/commande avec cache-bornes inviolable plombable intégré. Convient pour une utilisation avec le système de gestion de l'énergie Velbus Ce compteur d'énergie est le produit idéal pour surveiller la production des systèmes photovoltaïques domestiques et surveiller la consommation d'énergie. En le combinant avec un module d'entrée Velbus VMB7IN à 7 canaux, la production ou la consommation active est signalée sur le réseau Velbus, permettant à votre système domotique de prendre des décisions intelligentes en fonction de votre situation d'énergie active. Par exemple : allumer automatiquement l'unité de climatisation lorsque la production solaire dépasse un certain niveau de kWh et utiliser votre énergie locale sans l'envoyer sur le réseau mondial. Grâce à Velbus, vous n'avez plus de surprise en représentant visuellement votre situation énergétique et en faisant basculer automatiquement les appareils selon des règles prédéfinies. Découvrez notre solution de gestion de l'énergie sur velbus.eu. Attention : bien que le Finder 7M.24.8.230.0110 soit un compteur bidirectionnel et affiche 2 compteurs sur l'écran (puissance entrante et puissance sortante - par exemple production d'énergie solaire et consommation de l'onduleur DC-AC), il n'y a qu'une seule impulsion S0. sortie qui additionnera les deux compteurs. Pour la production d'énergie solaire, la consommation de l'onduleur est marginale et peut être ignorée, ce qui fait de ce compteur d'énergie une bonne solution pour les systèmes de gestion d'énergie tels que Velbus. Toutefois, si vous avez besoin de rapports précis, nous vous recommandons de choisir le compteur bidirectionnel Finder FIN7M.38.8.400.0112 avec 2 sorties d'impulsions S0 (une pour l'entrée de puissance et une pour la sortie de puissance).
35 mm rail (EN 60715) mount
Caractéristiques
General Specs
- Reference current In : 5 A
- Maximum current Imax : 40 A
- Starting current Ist : 0,02 A
- Minimum measured current Imin : 0.25 A
- Current range (within accuracy class) : 0.5…40 A
- Maximum peak current : 1200 A (10 ms)
- Supply (& monitored) voltage Un : 230 V AC
- Operating range : (0.8…1.15) UN
- Frequency : 50/60 Hz
- Power consumption : <= 0.5 W, 1.5 VA
- Display : LCD
- Max. totalizing count : 999 999.9 kWh
- Min. increment : 0.1 kWh
- LED pulses per kWh : 1000
- LED pulse length : 4±0.5 ms
S0+/S0- pulse output
- Number/Type : 1 opto-isolated output
- Voltage range (conforming to EN 62053-1) : 3.3…27 V DC
- Maximum current (conforming to EN 62053-1) : 1…27 mA
- Pulses per kWh : 1000 Imp/kWh
- Pulse length : 32 ± 2 ms
- Maximum cable length : 1000 m
Données Techniques
- Accuracy class IEC EN 50470-3 : 1
- Accuracy class IEC EN 62053-23 : 2
- Ambient temperature (Within accuracy class) : -25…+55 °C
- Protective class : II
- Protection category Housing : IP50
- Protection category Terminals : IP20
- normes : CE
- Dimensions (LxWxH) : 63.9 x 17.5 x 95.4 mm
