Description

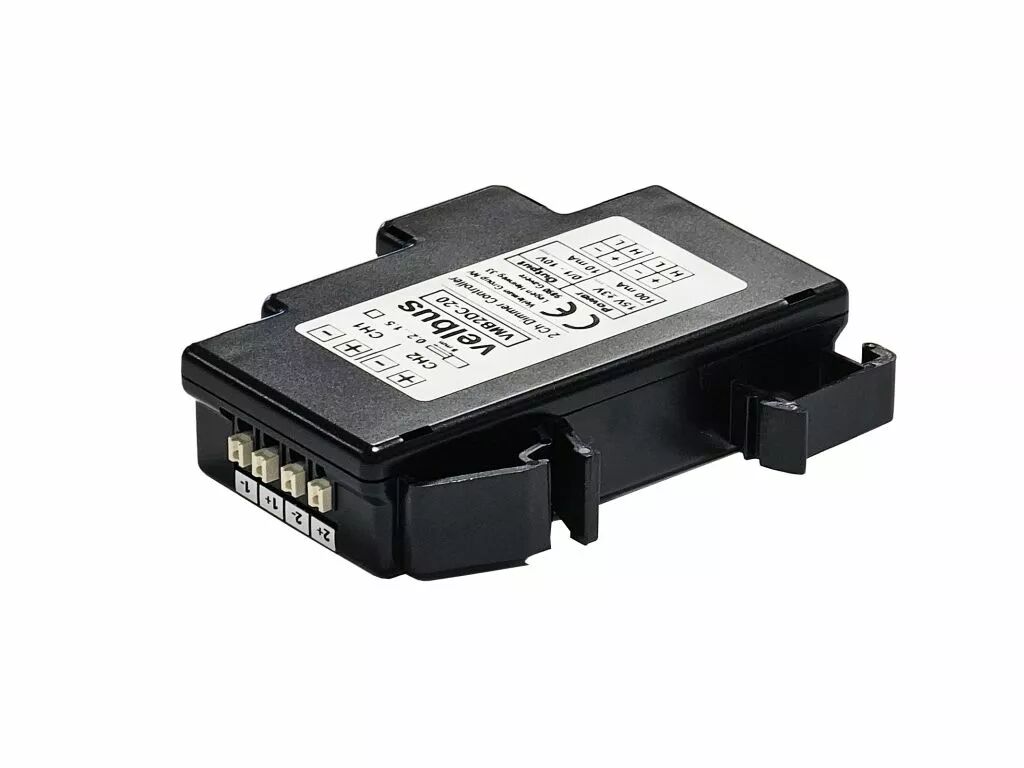

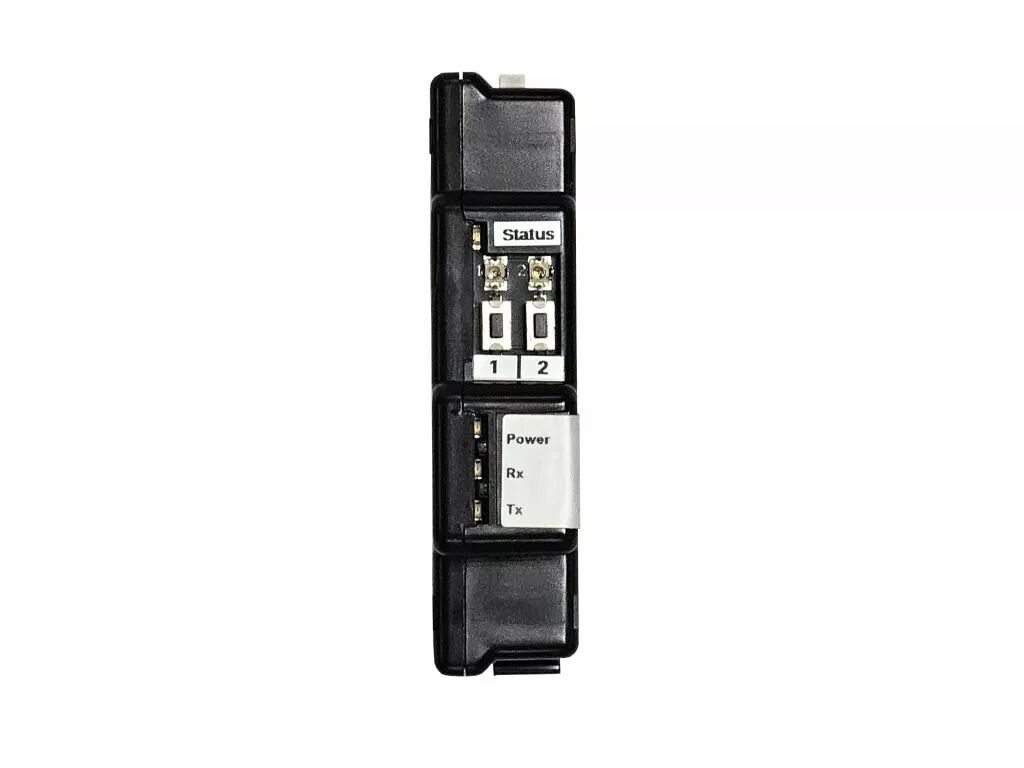

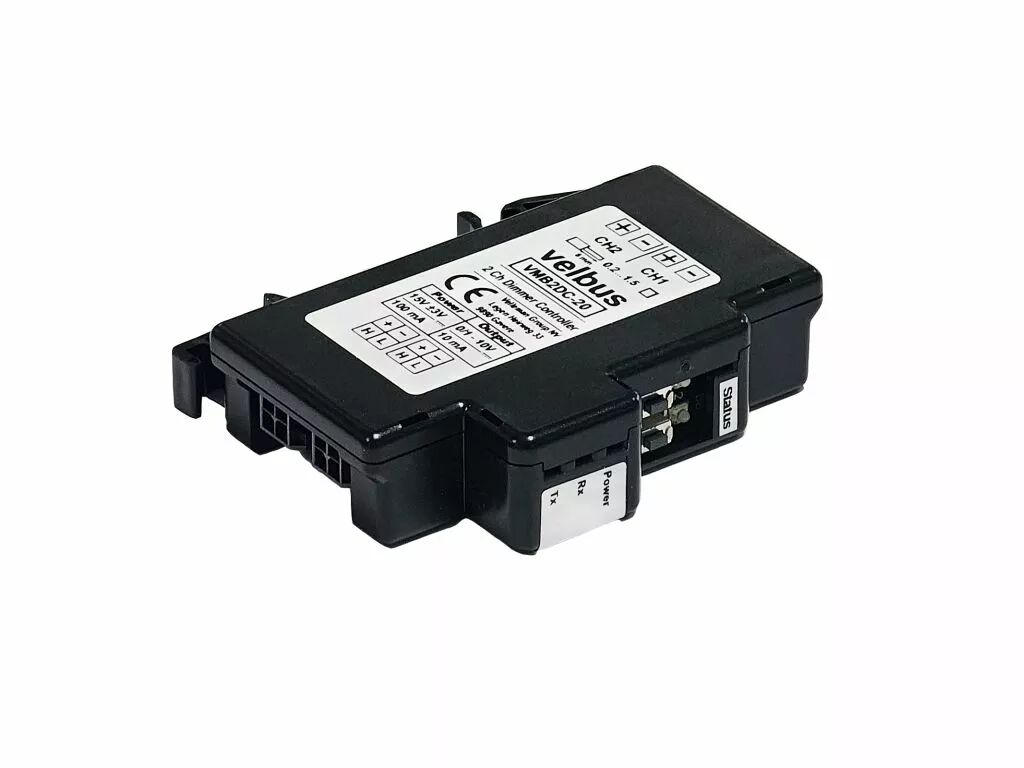

Le VMB2DC-20 est un contrôleur de gradation compact à 2 canaux qui fournit des signaux de contrôle 0-10 V ou 1-10 V pour des modules de gradation externes. Grâce à son format mince DIN1, il s'installe facilement sur un rail DIN et prend très peu de place dans le coffret. Parfait pour les installations nécessitant seulement deux canaux de gradation, tout en offrant toutes les fonctionnalités Velbus connues telles que les scènes, les minuteries et l'automatisation. La domotique lumineuse simplifiée ! Utilisé avec le Finder FIN15.11.8.230.0400 slave dimmer, le VMB2DC-20 devient une solution complète pour la gradation des lampes 230 V (halogène, LED, ...). Cette combinaison est le remplaçant idéal en retro-fit des anciens modules VMBDMI(-R) : même place dans le coffret, mais avec les avantages du contrôle moderne 0/1-10 V et une compatibilité élargie avec les éclairages LED dimmables.
Description
Le VMB2DC-20 est un contrôleur de variateur compact à 2 canaux qui fournit des signaux de commande 0-10 ?V ou 1-10 ?V pour les modules de variateur externes. Grâce à son format DIN1 fin, il s'adapte parfaitement sur un rail DIN et prend très peu de place dans l'armoire. Parfait pour les installations où seuls deux canaux de gradation sont nécessaires, tout en offrant toutes les fonctionnalités familières de Velbus telles que les scènes, les minuteries et l'automatisation. L'éclairage intelligent rendu simple !

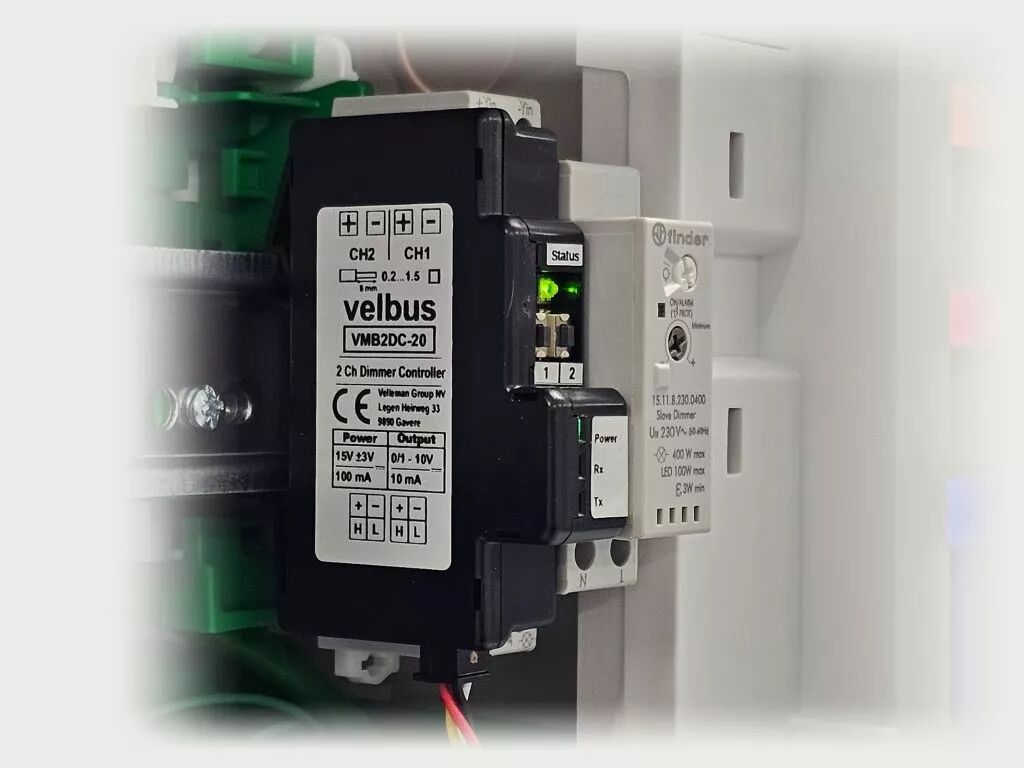

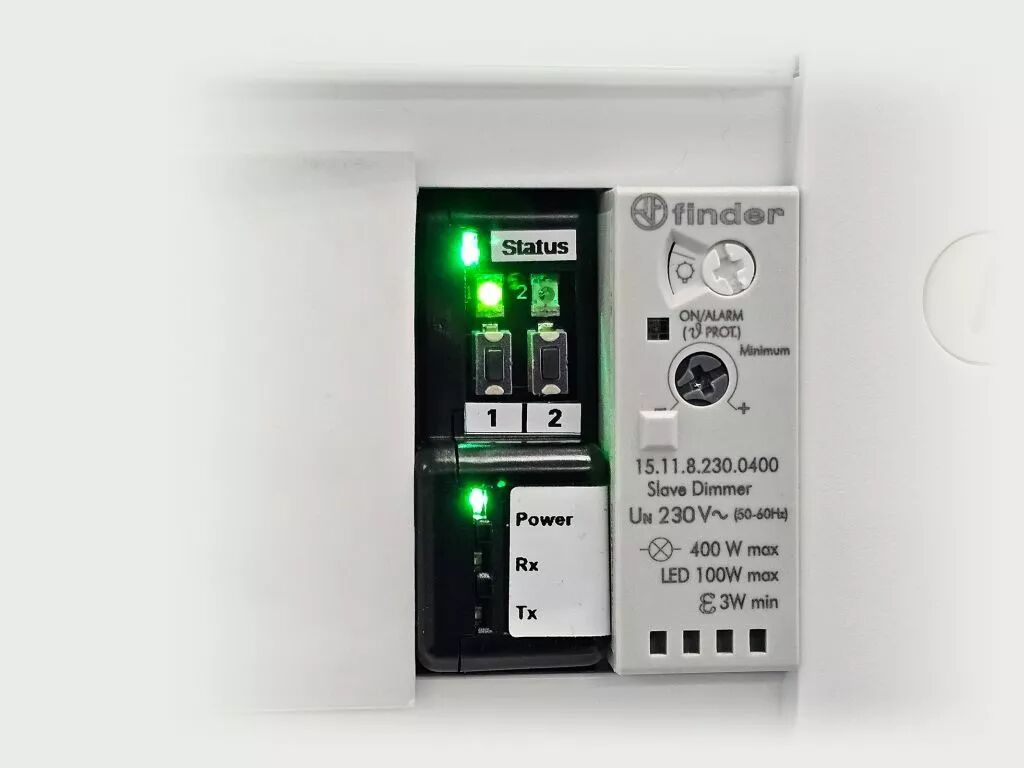

Lorsqu'il est combiné avec le variateur esclave Finder FIN15.11.8.230.0400, le VMB2DC-20 devient une solution complète pour la gradation des lumières 230 V (halogène, LED,...). Cette combinaison constitue le remplacement idéal des anciens modules VMBDMI(-R) : même espace d'armoire, mais avec les avantages d'un contrôle moderne 0/1-10 V et une compatibilité plus large avec l'éclairage LED à intensité variable.
firmware évolutif via le système Velbus
- différents modes de fonctionnement : contrôle momentané, contrôle marche/arrêt, minuteries, allumage/extinction lent, gradation, ambiances...
Caractéristiques
Caractéristiques physiques
- Nombre de canaux : 2
- Largeur modules DIN : 1
Données électriques
- Consommation de courant maximale : 50 mA
- Consommation de courant en mode veille : 35 mA
- Courant de sortie maximum par canal : 10 mA
Données techniques
- Type de montage : Rail DIN
- Rail DIN : Oui
- Protocole : 0-10 V, 1-10 V, Bouton-poussoir, Velbus CANbus (Molex)
- Fonctions de temporisation programmables : Oui
Caractéristiques de fonctionnement
- Langues du manuel d'instructions : néerlandais, anglais, français
- Adresse possible : 250
Alimentation
- Tension d'entrée VDC Plage : 12-18 V
Informations de base sur le produit
- Couleur du produit : Noir
- Couleur supplémentaire : Blanc
- Profondeur du produit : 62 mm
- Hauteur du produit : 76 mm
- Largeur du produit : 18 mm
- Poids Produit : 50 g
- matériau : ABS
Documentation
- LED Behavior Troubleshooting
- VelbusLink (EN/NL/FR) - Dernière version
- Velbus Guide d'installation, Partie 1: Matériel et câblage
- Velbus Guide d'installation, Partie 2: Configuration
- Velbus Guide de dépannage
- Velbus actions par module
- VelbusLink 10.9.7 (EN/NL/FR) - Version antérieure
- Calculateur de consommation Velbus
